AUSWECHSELN DES KLEMMENBLOCKS

Erforderliche(s) Werkzeug(e):
• T20 Torx-Schlüssel
• T25 Torx-Schlüssel
Vorgehensweise:
1. Die Trage ganz nach oben ausfahren.
2. Den Akku entnehmen und für den Wiederaufbau
aufbewahren.

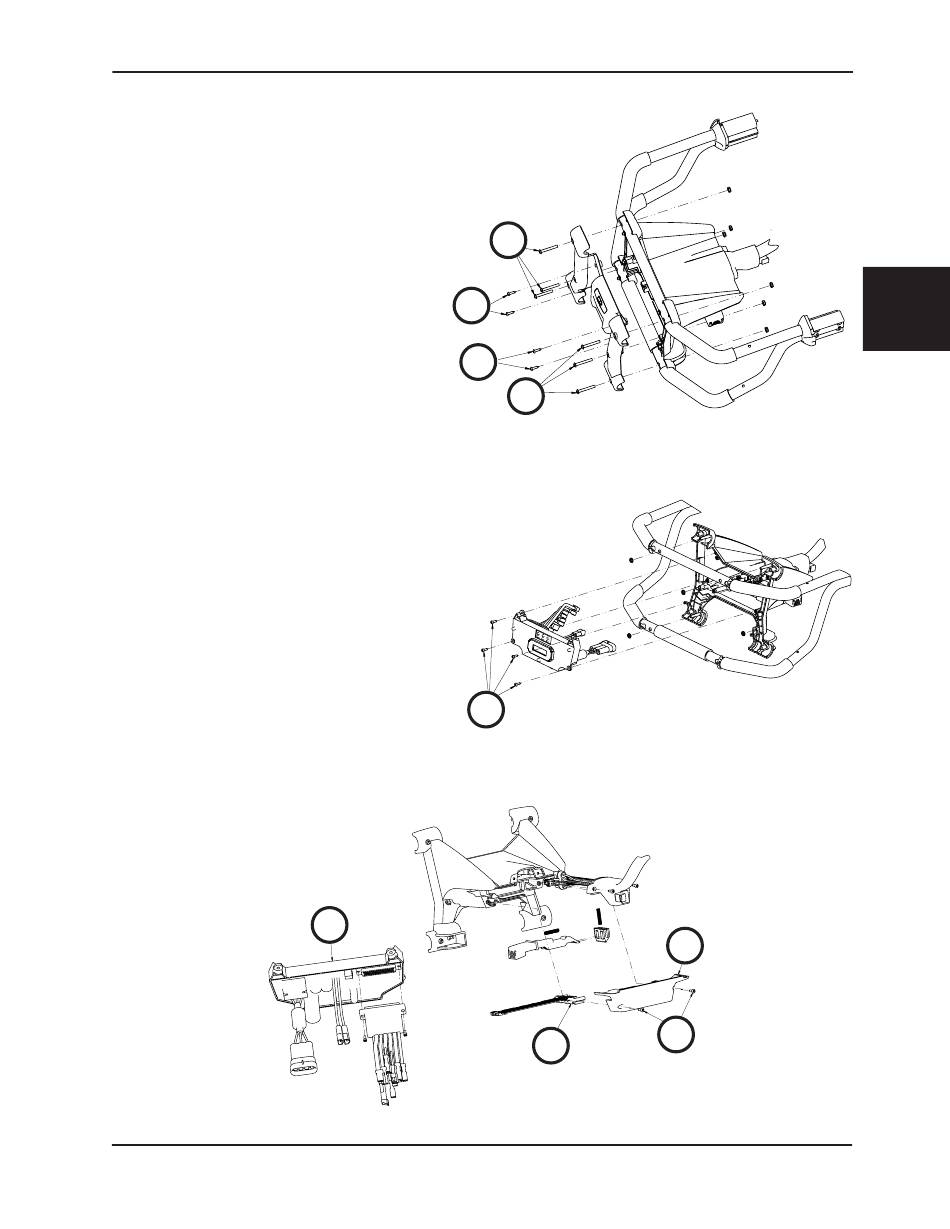

3. Mit einem T25 Torx-Schlüssel die sechs (6)
äußeren Halbrundkopfschrauben (A) von der
Frontplatte abschrauben (Abbildung 115). Alle
Schrauben für den Wiedereinbau aufbewahren.
4. Mit einem T20 Torx-Schlüssel die vier (4)
inneren Dreieckschrauben (B) von der Frontplatte
abschrauben, um die Frontplatte abnehmen zu
können (Abbildung 115). Alle Schrauben und die
Frontplatte für den Wiedereinbau aufbewahren.
5. Mit einem T20 Torx-Schlüssel
Dreieckschrauben (C) entfernen, mit denen
die Elektronikeinheit an dem Gehäuse am
Fußende befestigt wird, und die Elektronikeinheit
herausziehen (Abbildung 116). Alle Teile für den
Wiedereinbau aufbewahren.
6. Die schwarzen und roten Kabel ausstecken, welche
die Verbindungskabelbaugruppe der Trage (D) mit
der Schalttafel (E) verbinden (Abbildung 117).
7. Mit einem T20 Torx-Schlüssel die beiden (2)
Dreieckschrauben (F) von der Bodenplatte des
Gehäuses am Fußende (G) abschrauben, um das
Gehäuse abzunehmen (Abbildung 117). Alle Teile
für den Wiedereinbau aufbewahren.
8. Den Klemmenblock entfernen und entsorgen.
9. Für den Wiedereinbau die Schritte in umgekehrter
Reihenfolge vornehmen.
10. Die Trage auf einwandfreie Funktion überprüfen.
Die Trage dazu mehrere Male auf- und abbewegen.
11. Die Einheit vor dem Wiedereinsatz auf einwandfreie
Funktion überprüfen.
www.stryker.com
Wartungsinformationen
A
B
B
die vier
C
E
Abbildung 117
6506-109-005 REV F
A
Abbildung 115
Abbildung 116
G
F
D
