EINSTELLUNG DES MANUELLEN ENTRIEGELUNGSSEILZUGS

Erforderliche(s) Werkzeug(e):
• 8-mm-Kombischlüssel
• 10-mm-Kombischlüssel
• (2) Gewichte (jeweils 22,7 kg)
Vorgehensweise:
1. Die Liegefläche abstützen,
damit kein Gewicht auf
dem Basisgestell liegt.
2. Sicherstellen, dass der manuelle
Entriegelungsseilzug (A)
unversehrt ist (Abbildung 101).
3. Die Sicherungsmutter des
Seilzugs (B) mit einem
10-mm-Kombischlüssel
lösen (Abbildung 101).
4. Die Spannung des manuellen
Entriegelungsseilzugs mit
8-mm-Kombischlüssel so einstellen,
dass die Doppelzughalterung des
manuellen Entriegelungsseilzugs (C)
gerade berührt wird (Abbildung 101).
Hinweis: Die Doppelzughalterung
des manuellen Entriegelungsseilzugs darf nicht eng an den manuellen Ventilmuttern anliegen.
5. Die Sicherungsmutter des Seilzugs anziehen.
6. Auf ordnungsgemäße Einstellung prüfen. Dazu die Schritte A bis D befolgen:
A. Ein Gewicht von 22,7 kg auf die Hydraulikverkleidung legen.
B. Die Ladehöhe muss 87,6 cm bis 90,2 cm betragen.
C. Ein Gewicht von 45,4 kg auf die Hydraulikverkleidung legen, die Trage auf die volle Höhe anheben, den manuellen
Entriegelungsgriff ziehen und sicherstellen, dass die Trage nicht absinkt.
D. Das Gewicht von 45,4 kg von der Trage nehmen, die Trage auf die volle Höhe anheben, den manuellen Entriegelungsseilzug
ziehen und sicherstellen, dass die Trage absinkt.
Hinweis: Können die Schritte A bis D nicht ordnungsgemäß durchgeführt werden, Schritte 3 bis 6 wiederholen.
7. Die Einheit vor dem Wiedereinsatz auf einwandfreie Funktion überprüfen.
www.stryker.com
Wartungsinformationen
einem
6506-109-005 REV F
C
B
A

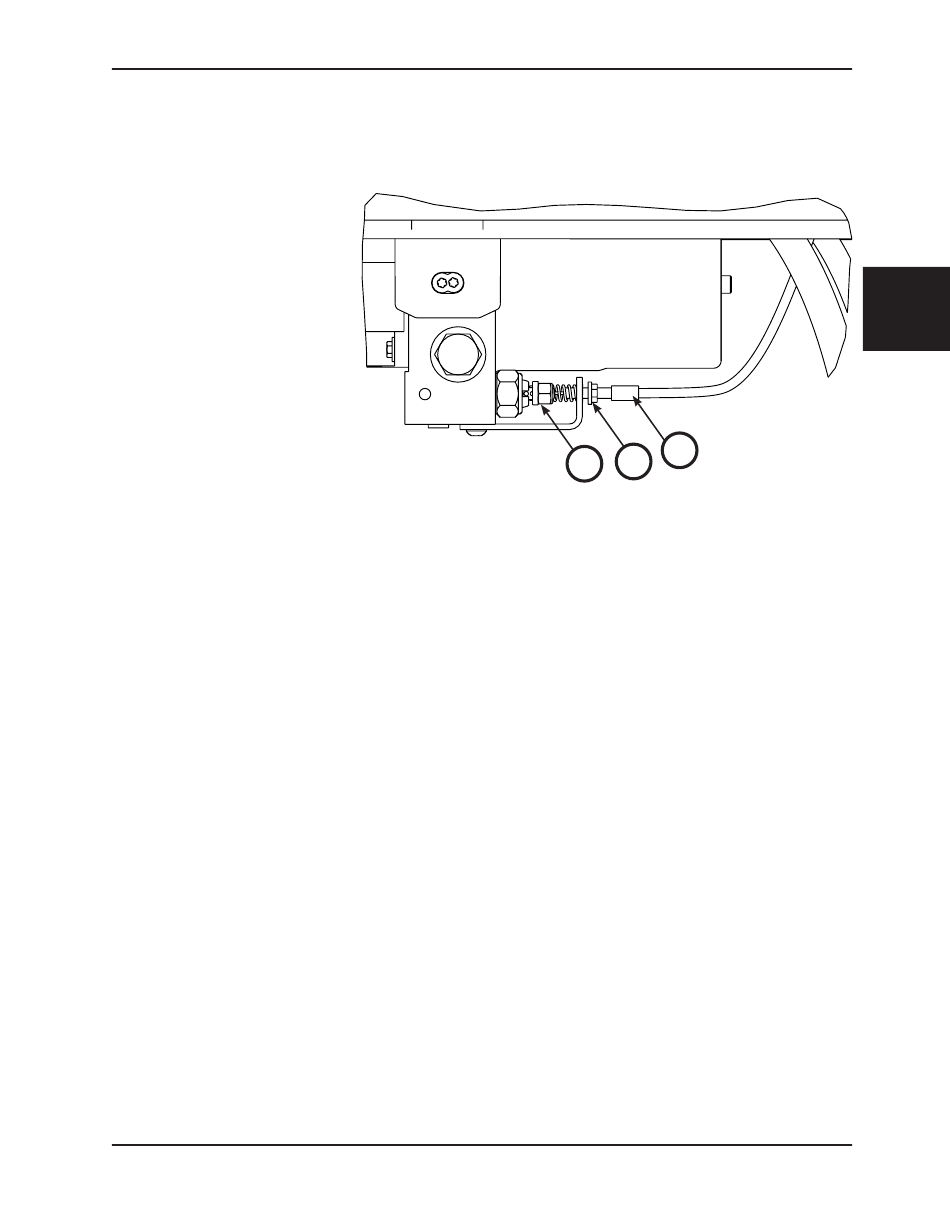

Abbildung 101
