Montering av fordonssäkerhetshaken
Obs! Dessa monteringsinstruktioner är avsedda för bårvagnar som INTE ska användas med Power-LOAD. För
bårvagnar modell 6506 med Power-LOAD-alternativ, se monterings-/användningsinstruktionerna för Power-LOAD för
monteringsinstruktioner.

FORDONSKONFIGURATION

Enligt federala förordningar (USA, referens KKK-A-1822) ska fordonets kofångarhöjd monteras ekvidistant
fordonets golv till marknivå, vilket definieras som fordonets planhöjd. Kofångarsteget ska ha ett djup på minst 13 cm och
högst 25 cm. Om kofångarens djup överstiger 18 cm måste den vara fällbar. Installation av säkerhetshaken i ett fordon
som överensstämmer med denna federala specifikation ger ett tillräckligt fritt utrymme för sänkning av bårvagnsbasen
till fullständigt utsträckt läge. Bårvagnen är kompatibel med alla fordonsplanhöjder (se specifikationerna för max.
lasthöjd) så länge fordonet uppfyller de federala specifikationerna enligt KKK-A-1822.

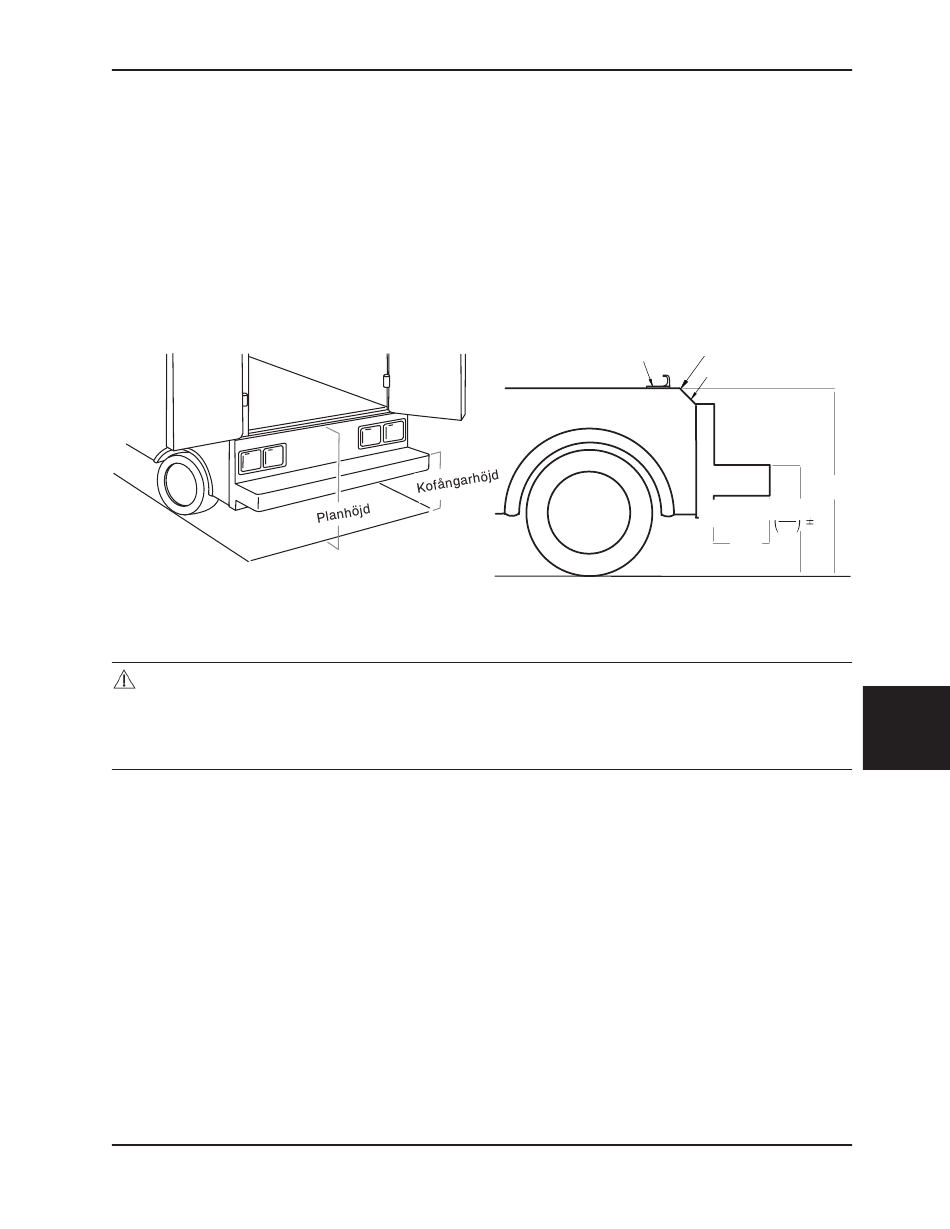

Figur 14
FÖRSIKTIGHET!
• Ställ in bårvagnens lasthöjd på lämpligt stopp före användning.
• Montering av säkerhetshaken bör utföras av en behörig mekaniker som är förtrogen med ambulanskonstruktion.
Rådfråga fordonstillverkaren före montering av säkerhetshaken och säkerställ att montering av säkerhetshaken inte
skadar eller stör fordonets bromsledningar, syrgasledningar, bränsleledningar, bränsletank eller elektriska system.
FÄSTELEMENT SOM KRÄVS FÖR INSTALLATION AV SÄKERHETSHAKEN (MEDFÖLJER EJ)
(2) insexskruvar* av kvalitet 5, 1/4"-20 för den korta eller långa säkerhetshaken
(2) insexskruvar* med plant huvud av kvalitet 5, minst 1/4"-20 för haken av J-typ
(2) planbrickor
(2) låsbrickor
(2) 1/4"-20 muttrar
* Insexskruvarnas längd beror på fordonsgolvets tjocklek. Använd skruvar som är tillräckligt långa, så de räcker hela
vägen genom golvet i patientutrymmet, brickan och muttern med minst två fullständiga gängor.
