Informações sobre actividades de manutenção

AJUSTE DO CABO DE DESENGATE MANUAL

Ferramentas necessárias:
• Chave combinada de 8 mm
• Chave combinada de 10 mm
• (2) Peso (22,7 kg cada)
Procedimento:
1. Apoiar a cama de forma a que não
esteja nenhum peso na base.
2. Garantir que o cabo de desengate
manual está intacto (A) (Figura 101).
3. Com uma chave combinada de
10 mm, desapertar a porca de
bloqueio do cabo (B) (Figura 101).
4. Com uma chave combinada de 8
mm, ajustar a tensão no cabo de
desengate manual para que comece
a tocar no suporte de tracção duplo
de desengate manual (C) (Figura 101).
Nota: O suporte de tracção duplo de
desengate manual não deve estar apertado contra as porcas da válvula manual.
5. Apertar a porca de bloqueio do cabo.
6. Testar o ajuste correcto seguindo os passos A-D:
A. Colocar 22,7 kg de peso na pele hidráulica.
B. A altura de carga deve estar entre 87,6 cm e 90,2 cm.
C. Colocar 45,4 kg de peso na pele hidráulica, levantar a maca até à sua altura máxima, puxar a pega de desengate manual
e certificar-se de que a maca não cai.
D. Retirar 45,4 kg de peso, levantar a maca até à sua altura máxima, puxar a pega de desengate manual e certificar-se de que
a maca não cai.
Nota: Se os passos A-D não funcionarem correctamente, repetir os passos 3-6.
7. Verificar se a unidade está a funcionar correctamente antes de voltar a utilizá-la.
www.stryker.com
A

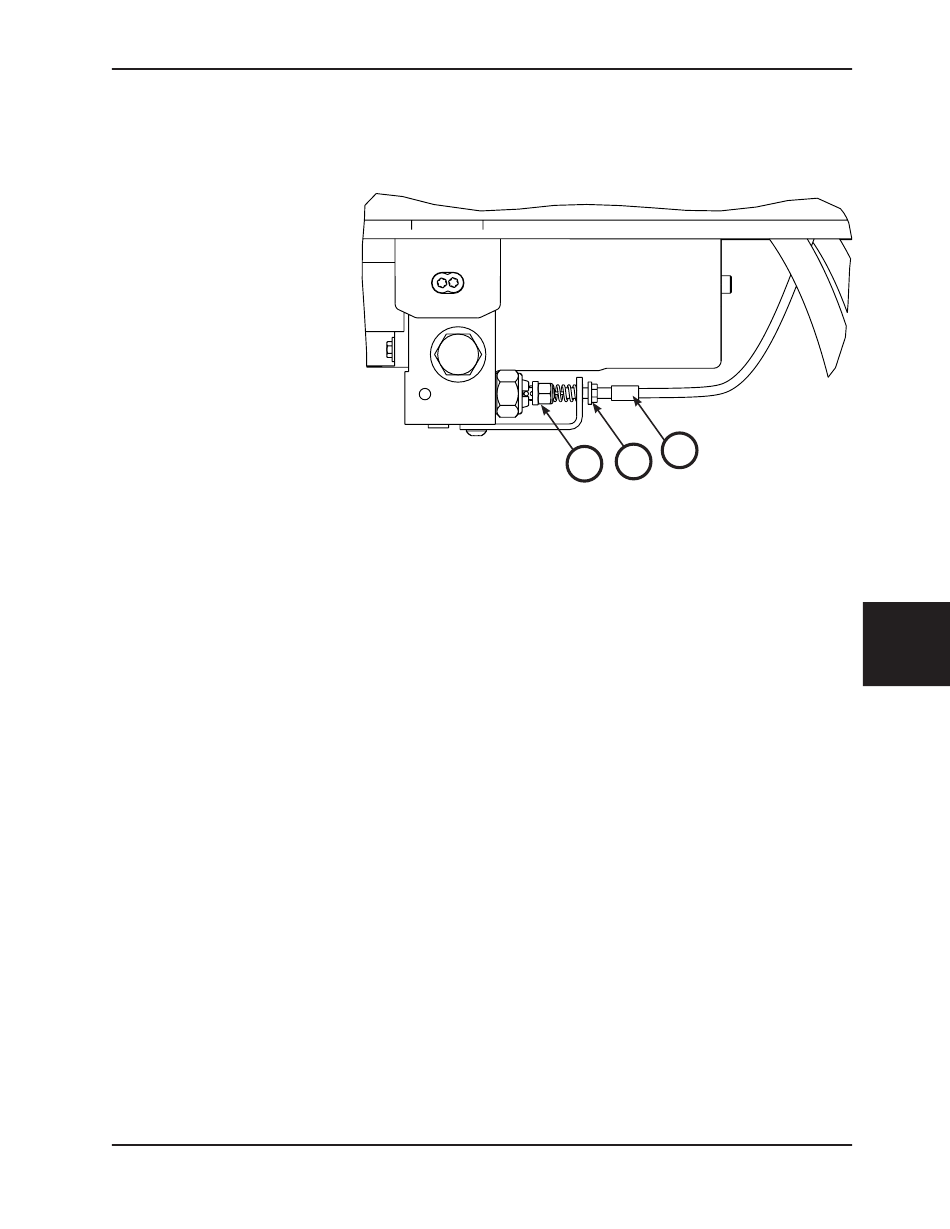

Figura 101
6506-109-005 REV F
C
B
Voltar ao índice
Português
7-101
