SOSTITUZIONE DEL PERNO DI FISSAGGIO
DELLA BARELLA
Attrezzi necessari:
• Cacciavite Torx T30
• Chiave esagonale da 5/32"
• Chiave dinamometrica (N·m)
Procedura:
1. Sollevare la barella in posizione completamente
verticale.
2. Girare la barella sul lato sinistro del paziente.
Nota: individuare la freccia o la scanalatura situata
sulla parte inferiore della staffa. Per la sostituzione
della staffa del perno di fissaggio è necessario
rispettare lo stesso orientamento nel riassemblare.
3. Con un cacciavite Torx T30, rimuovere le due viti a testa cava esagonale (A) che fissano il perno di fissaggio ai al
tubo base (B) (Figura 107). Eliminare le viti e il perno di fissaggio della barella.
Italiano
4. Inserire la vite a testa tonda stretta (C) attraverso il tappo (D) e il tubo (E) del perno di fissaggio, fin dentro la staffa
perno superiore (F) (Figura 107).
5. Con una chiave esagonale da 5/32" serrare fino in fondo la vite a testa tonda stretta (C) per fissare il tappo (D) e il
tubo (E) del perno di fissaggio alla staffa perno superiore (F) (Figura 107). Con una chiave dinamometrica serrare
la vite a 11,3 – 15,8 Nm (100 – 140 in‑lb).
6. Assemblare il perno di fissaggio della barella attraverso il tubo base. Allineare i fori delle staffe e inserire due viti
a testa conica piatta (A) nei fori filettati della staffa inferiore (G) (Figura 107).
7. Con un cacciavite Torx T30 serrare fino in fondo le due viti a testa cava esagonale.
8. Verificare che l ' unità funzioni correttamente prima di rimetterla in servizio.
Nota: può rendersi necessaria la regolazione del gruppo del morsetto della barra allo scopo di compensare le eventuali
variazioni nella posizione del perno di fissaggio della barella, a seconda del fabbricante della barella autocaricante e del
numero di modello.

SOSTITUZIONE DELLA VITE DEL PERNO DI FISSAGGIO DELLA BARELLA

Attrezzi necessari:
• Cacciavite Torx T25
• Chiave esagonale da 5/32"
• Chiave dinamometrica (N·m)
Procedura:
1. Con un cacciavite Torx T25 oppure una chiave esagonale da 5/32", rimuovere la vite a testa tonda stretta che fissa
il perno di fissaggio e il tubo alla staffa perno superiore. Eliminare la vite.
2. Con una chiave esagonale da 5/32", installare e serrare fino in fondo la vite a testa tonda stretta (0004‑503‑000) per
fissare il tappo e il tubo del perno di fissaggio alla parte superiore del gruppo perno di fissaggio. Con una chiave
dinamometrica serrare la vite a 11,3 – 15,8 Nm (100 – 140 in‑lb).
Nota: se non è possibile serrare la vite a 11,3 – 15,8 Nm (100 – 140 in‑lb), sostituire l ' intero perno di fissaggio della
barella. Vedere "Sostituzione del perno di fissaggio della barella".
3. Verificare che l ' unità funzioni correttamente prima di rimetterla in servizio.
Ritorna all'indice
5-106
Informazioni sulla manutenzione
6506-109-005 REV F
C
D
E
F
B
G
A

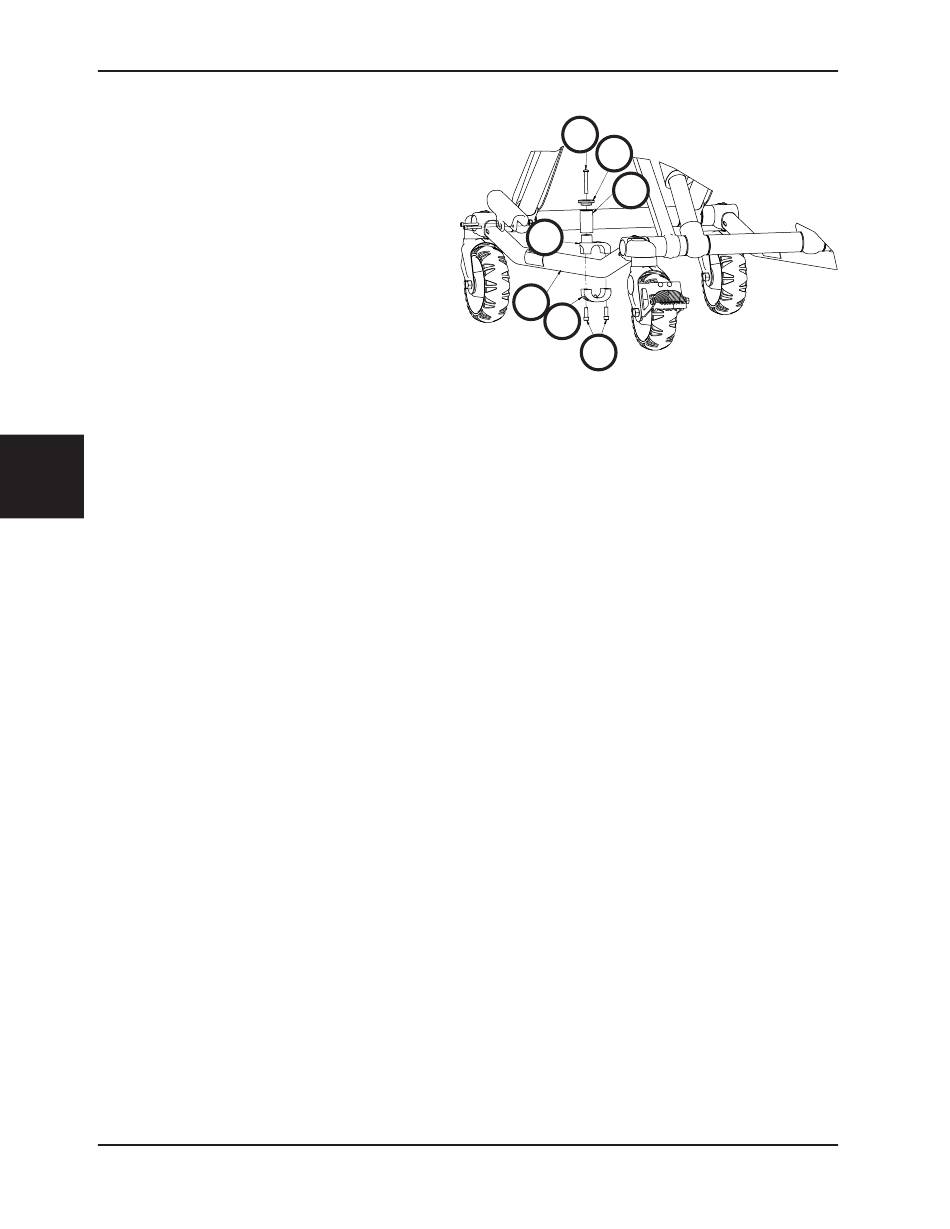

Figura 107
