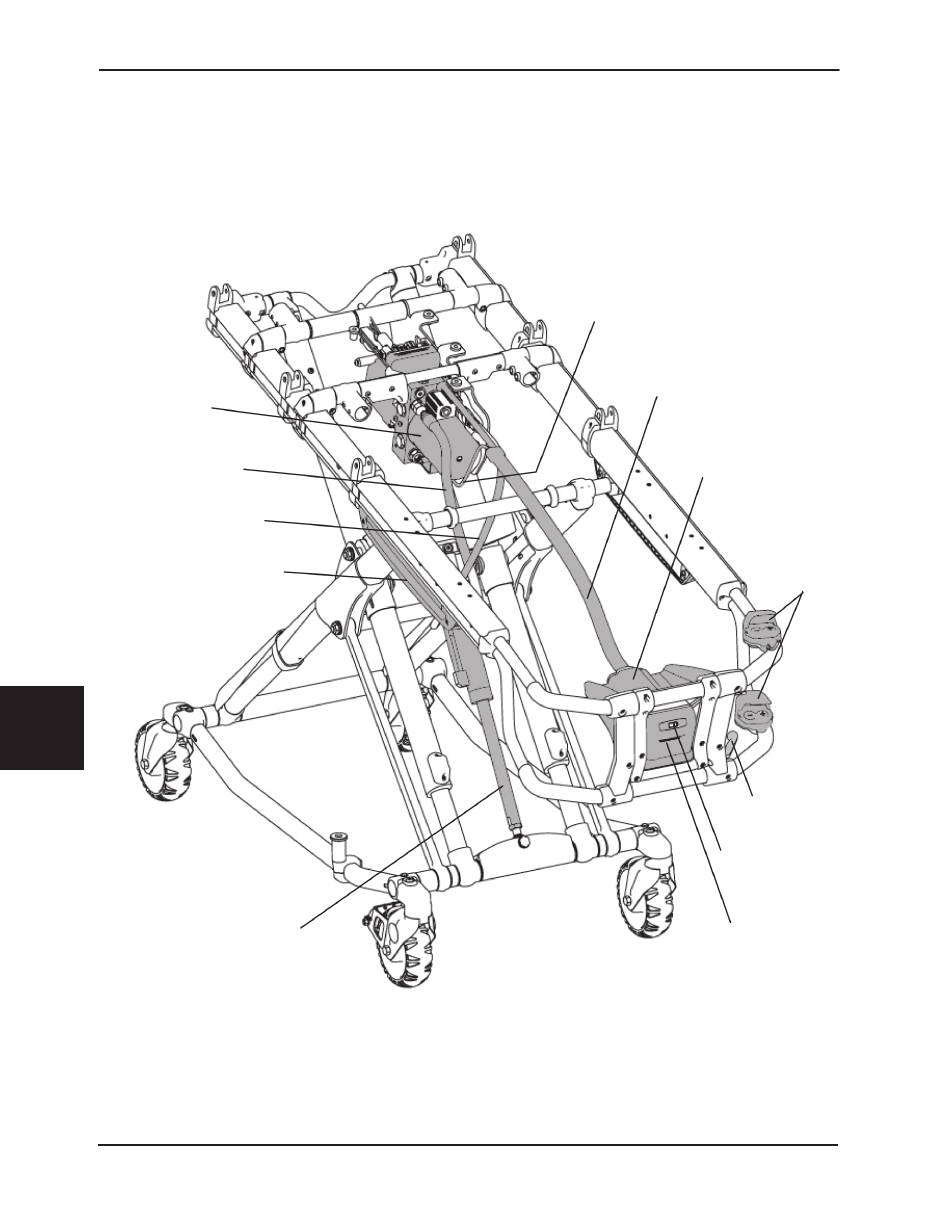

LOKALISERING AV ELEKTRONIK OCH HYDRAULIK

Obs! Vissa komponenter har för tydlighet tagits bort.
Hydraulsamlingsrör
Hydraulslang på hylssidan
Hydraulslang på stångsidan
Sensorhållare
(Halleffektsensor inuti)
Svenska
Tillbaka till innehållsförteckningen
8-86
Hydraulcylinder
Felsökning
Figur 93
6506-109-005 REV F
Manuell frigöringskabel
Huvudkabel
Elektroniskt skydd
(styrkrets inuti)
Manuellt
reservfrigöringshandtag
Strömindikator
Lysdiod
LCD-skärm
