DE OPSLUITSTANDER VAN DE BRANCARD
VERVANGEN
Benodigd gereedschap:
• T30 Torx-schroevendraaier
• 5/32 inch inbussleutel
• Momentsleutel (Nm [in-lb])
Procedure:
1. Breng de brancard volledig omhoog.
2. Kantel de brancard op de linkerzijde van de patiënt.
Opmerking: Zoek de pijl of groef op de onderste
Nederlands
beugel. De vervangende beugel moet in dezelfde
richting worden gemonteerd.
3. Verwijder met een T30 Torx-schroevendraaier de twee bolkopbouten (A) waarmee de huidige opsluitstander van de
brancard aan de onderstelbuis (B) is bevestigd (Afbeelding 107). Werp de bouten en de opsluitstander weg.
4. Steek de bolkopbout (C) door de dop van de opsluitstander (D) en de opsluitstanderbuis (E) en vervolgens in de
bovenste penbeugel (F) (Afbeelding 107).
5. Draai met een 5/32-inch inbussleutel de bolkopbout (C) geheel vast om de dop van de opsluitstander (D) en de
opsluitstanderbuis (E) te bevestigen aan de bovenste penbeugel (F) (Afbeelding 107). Draai de bout met een
momentsleutel vast tot een aanhaalmoment van 11,3 – 15,8 Nm (100 – 140 in-lb).
6. Monteer de opsluitstander van de brancard op de onderstelbuis. Lijn de gaten van de beugels uit en steek de twee
bolkopbouten (A) in de draadgaten van de onderste penbeugel (G) (Afbeelding 107).
7. Draai met een T30 Torx-schroevendraaier de twee bolkopbouten volledig vast.
8. Controleer of de eenheid naar behoren werkt alvorens deze weer in gebruik te nemen.
Opmerking: Mogelijk moet het railklemsamenstel worden bijgesteld om te compenseren voor variaties in de stand van
de opsluitstander van de brancard, afhankelijk van de fabrikant van de ambulancebrancard en het modelnummer.

BOUT VAN DE OPSLUITSTANDER VAN DE BRANCARD VERVANGEN

Benodigd gereedschap:
• T25 Torx-schroevendraaier
• 5/32 inch inbussleutel
• Momentsleutel (Nm [in-lb])
Procedure:
1. Verwijder met een T25 Torx-schroevendraaier of 5/32 inch inbussleutel de bolkopbout waarmee de dop van de
opsluitstander en de opsluitstanderbuis aan de bovenste penbeugel zijn bevestigd. Werp de bout weg.
2. Draai met een 5/32 inch inbussleutel de bolkopbout (0004-503-000) volledig vast om de dop van de opsluitstander
en de opsluitstanderbuis aan het bovenste gedeelte van de opsluitstandereenheid te bevestigen. Draai de bout met
een momentsleutel vast tot een aanhaalmoment van 11,3 – 15,8 Nm (100 – 140 in-lb).
Opmerking: Als de bout niet met 11,3 – 15,8 Nm (100 – 140 in-lb) kan worden vastgezet, moet de opsluitstander
als geheel worden vervangen. Zie 'De opsluitstander van de brancard vervangen'.
3. Controleer of de eenheid naar behoren werkt alvorens deze weer in gebruik te nemen.
Terug naar de inhoudsopgave
4-106
Onderhoudsinformatie
6506-109-005 REV F
C
D
E
F
B
G
A

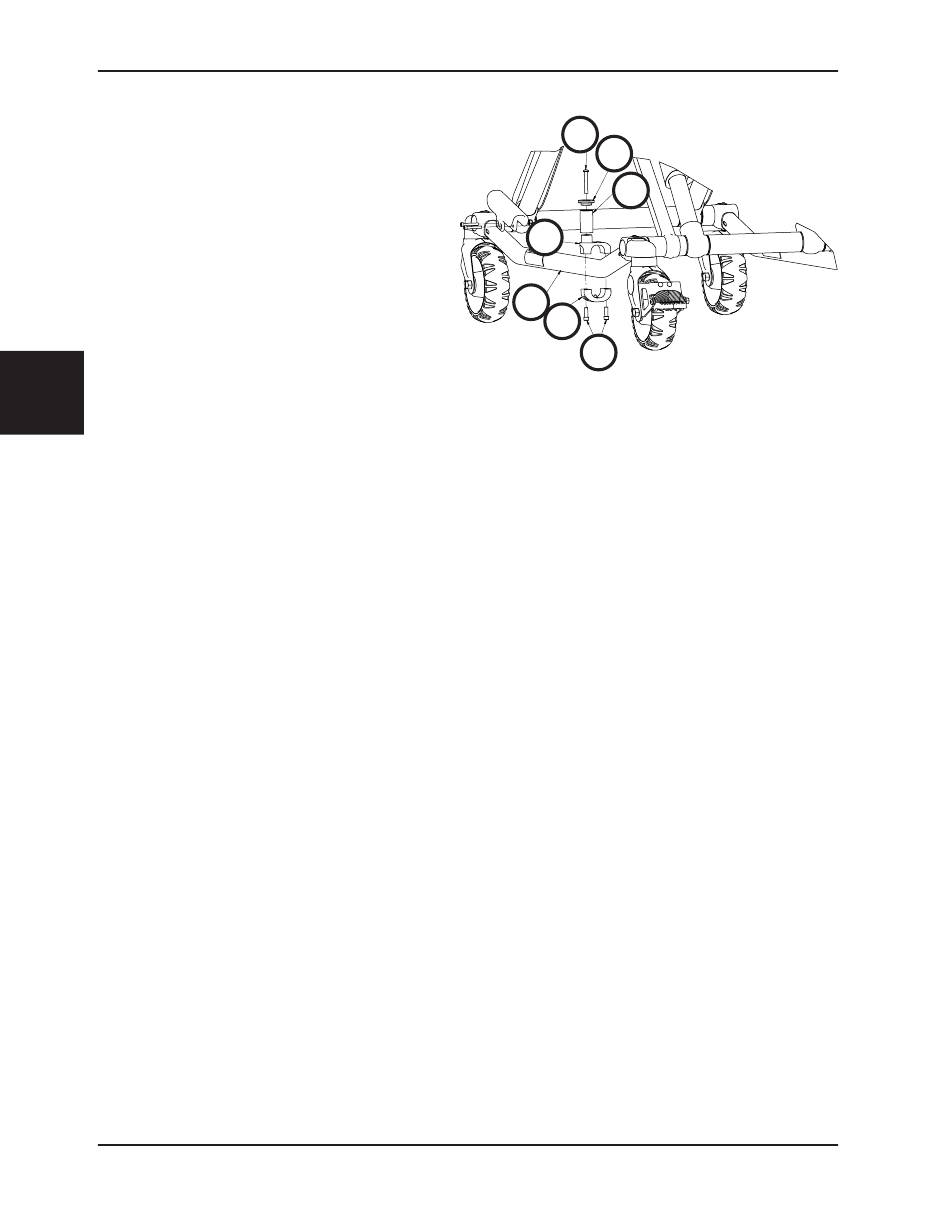

Afbeelding 107
