AUSTAUSCH DES KOPFTEILS

Erforderliche(s) Werkzeug(e):
• 7/16-Zoll-Kombischlüssel
• 3/16 Zoll-Sechskantschlüssel
Vorgehensweise:
1. Die Trage und die Rückenlehne in die vollständig
aufrechte Position anheben.
2. Mit einem 7/16-Zoll-Kombischlüssel und einem
Deutsch
3/16-Zoll-Sechskantsteckschlüssel
Schrauben (A), mit denen die Deckellager am
Verbindungsbügel von Grundgestell und Liegefläche
befestigt sind (an jeder Seite eine), herausnehmen
(Abbildung 99).
3. Auf die Entriegelungsgriffe am Kopfende drücken und
die Kopfteil-Baugruppe langsam abnehmen.
4. Für den Wiedereinbau die Schritte in umgekehrter
Reihenfolge vornehmen.
5. Die Einheit vor dem Wiedereinsatz auf einwandfreie
Funktion überprüfen.
AUSTAUSCH DES GASZYLINDERS DER
RÜCKENLEHNE
Erforderliche(s) Werkzeug(e):
• 3/32-Zoll-Sechskantschlüssel
• Schlitzschraubendreher
Vorgehensweise:
1. Die Trage und die Rückenlehne in die vollständig
aufrechte Position anheben.
2. Mit einem
Einstellschraube (A) lösen, mit der der Gaszylinderschaft
am Gabelstück befestigt ist (Abbildung 100).
3. Die Sicherungsscheibe
Schlitzschraubenzieher
herausdrehen, der den Boden des Gaszylinders hält.
4. Den Gaszylinderschaft vom Gabelstück abschrauben.
5. Zur Installation des neuen Gaszylinders den oben
beschriebenen
wiederholen. Siehe „Justieren der Rückenlehne" auf
Seite 3-99.
6. Die Einheit vor dem Wiedereinsatz auf einwandfreie
Funktion überprüfen.
Zurück zum Inhaltsverzeichnis
3-100
Wartungsinformationen
die beiden
3/32-Zoll-Sechskantschlüssel
mit
aus dem Gabelstift
Vorgang in umgekehrter
die
einem
A
Folge
6506-109-005 REV F
A

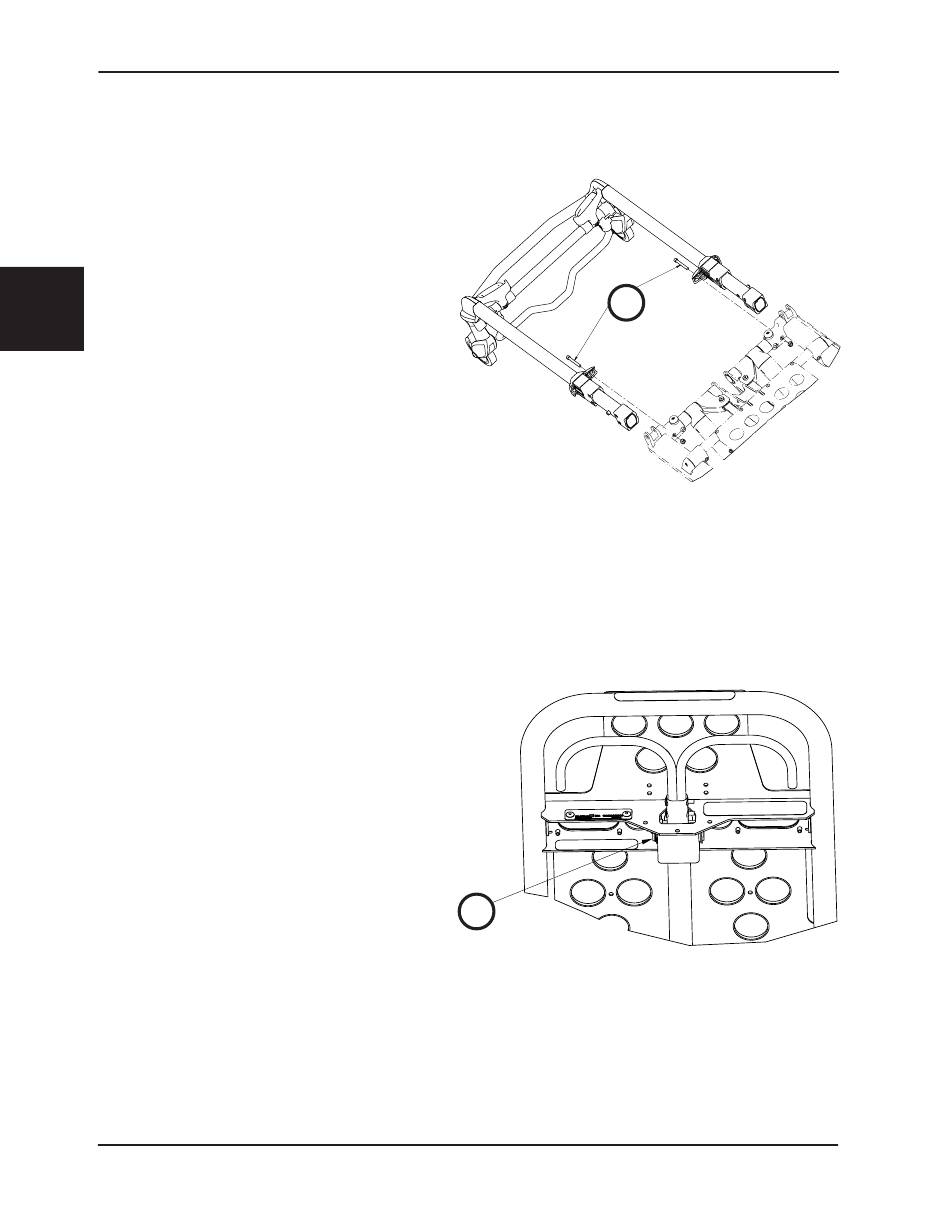

Abbildung 99
Abbildung 100
