SUSTITUCIÓN DEL CONJUNTO DE LA MANIJA DE LIBERACIÓN (OPCIÓN XPS)
Herramientas necesarias:
• Llave hexagonal de 3/32"
• Destornillador plano pequeño
Procedimiento:
1. Levante la camilla y el respaldo Fowler hasta la posición vertical.
2. Levante la barra lateral hasta la posición superior bloqueada.
3. Con una llave hexagonal de 3/32", retire los cuatro tornillos (A) que fijan la cubierta de liberación (B) al conjunto sobremoldeado
para extraerla (Figura 121).
4. Con un destornillador plano pequeño, saque el resorte de retorno de la manija de liberación (C) para retirarlo (Figura 121).
5. Agarre el conjunto de la manija de liberación (D) y muévalo hacia arriba por el lado del resorte para retirarlo de la cubierta
(Figura 121).
6. Para volver a instalar repita los pasos anteriores en orden inverso.
7. Compruebe que la unidad funciona correctamente antes de volver a ponerla en servicio.
SUSTITUCIÓN DEL CONJUNTO DE LA MANIJA
DEL RESORTE (OPCIÓN XPS)
Herramientas necesarias:
• Llave hexagonal de 3/32"
• Destornillador plano pequeño
Procedimiento:
1. Levante la camilla y el respaldo Fowler hasta la posición
vertical.
2. Levante la barra lateral hasta la posición superior bloqueada.
3. Con una llave hexagonal de 3/32", retire los cuatro tornillos (A) que fijan la cubierta de liberación (B) al conjunto sobremoldeado
para extraerla (Figura 121).
4. Con un destornillador plano pequeño, saque el resorte de retorno de la manija de liberación (C) para retirarlo (Figura 121).
5. Para volver a instalar repita los pasos anteriores en orden inverso.
6. Compruebe que la unidad funciona correctamente antes de volver a ponerla en servicio.
www.stryker.com
Información de reparaciones
6506-109-005 REV F
B
D
C
A
A

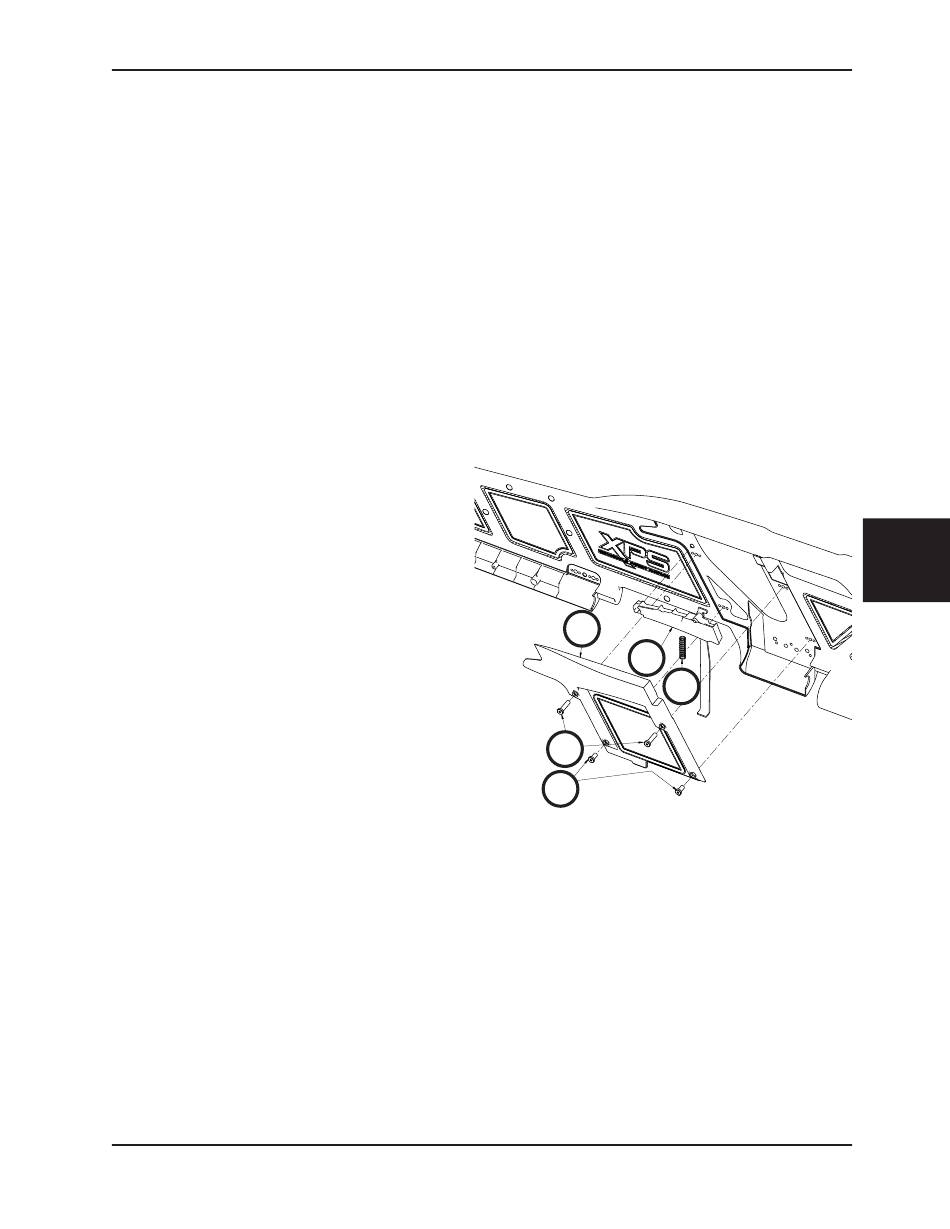

Figura 121
Español
Se muestra
el lado derecho
