AUSWECHSELN VOM A- ODER B-HYDRAULIKVENTIL

Erforderliche(s) Werkzeug(e):
• T25 Torx-Schlüssel
• 3/4-Zoll-Kombischlüssel
• 7/8-Zoll-Kombischlüssel
• (2) Sägeböcke
Vorgehensweise:
1. Die Trage in die vollständig aufrechte Position anheben.
2. Die Liegefläche auf die zwei Sägeböcke auflegen und den manuellen Entriegelungsgriff betätigen, um den Druck des
Hydrauliköls zu verringern.
3. Mit einem T25 Torx-Schlüssel die Sitzschale von der Liegefläche abmontieren, um den Hydraulikblock freizulegen.
4. Alle Anschlüsse zur Hauptkabelgruppe trennen.
5. Mit einem 3/4 Zoll-Kombischlüssel die Mutter entfernen, die das Magnetventil am A- (A) oder B-Ventil (B) sichert
(Abbildung 108). Die Mutter für den Wiedereinbau aufbewahren.
6. Das Magnetventil vom Ventil entfernen. Das Magnetventil für den Wiedereinbau aufbewahren.
7. Mit einem 7/8 Zoll-Kombischlüssel das Ventil A oder B aus der Hydraulik-Unterbaugruppe entfernen.
Hinweis: Aus dem Ventil und dem Verteiler läuft Hydrauliköl heraus. Handtücher bereitlegen, um Flüssigkeiten aufzufangen.
8. Für den Wiedereinbau die Schritte in umgekehrter Reihenfolge vornehmen.
9. Die Trage auf einwandfreie Funktion überprüfen. Die Trage dazu mehrere Male auf- und abbewegen. Gegebenenfalls
Hydrauliköl nachfüllen. Siehe „Auffüllen des Hydraulikblockreservoirs" auf
10. Die Einheit vor dem Wiedereinsatz auf einwandfreie Funktion überprüfen.
www.stryker.com
Wartungsinformationen
B
A

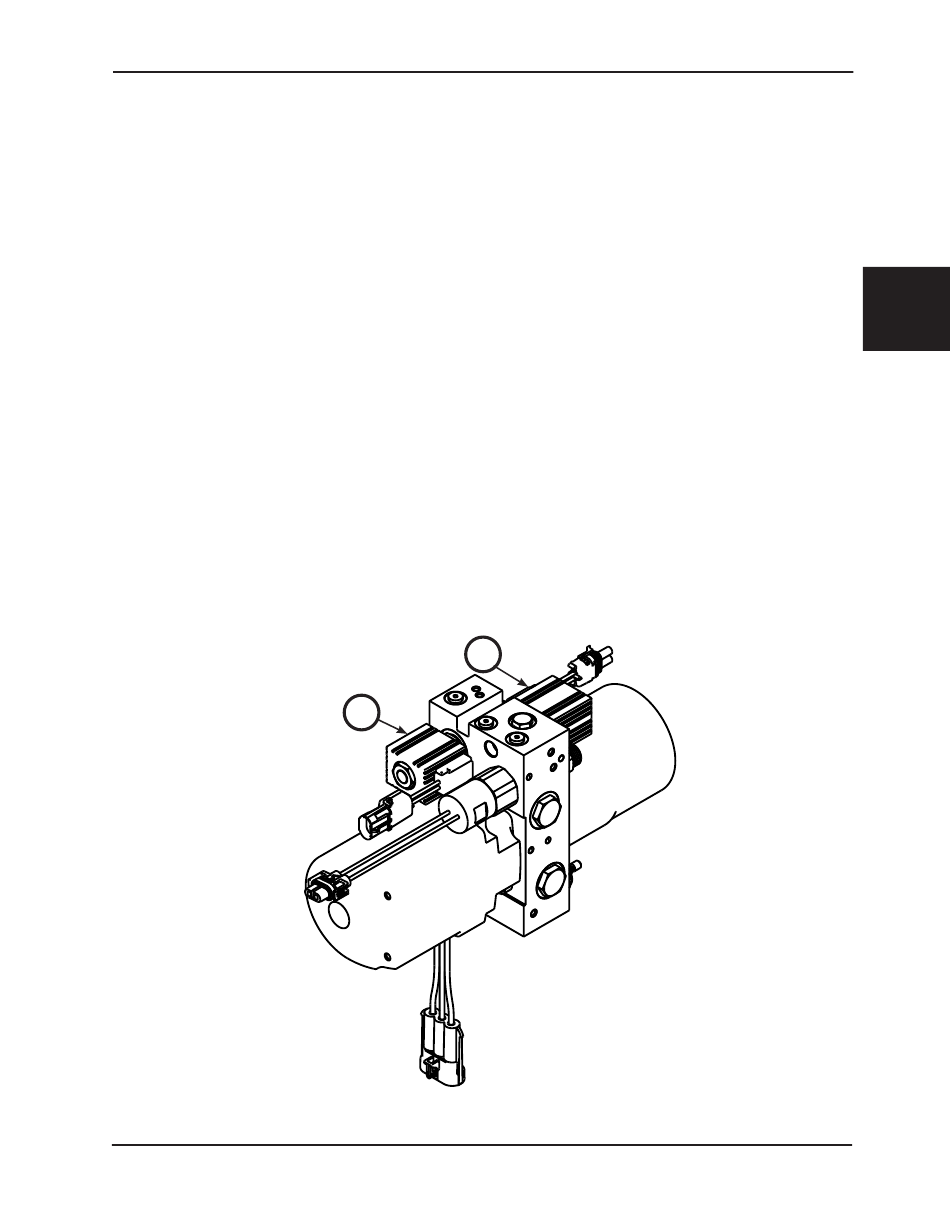

Abbildung 108
