DE RUGSTEUN AFSTELLEN

Benodigd gereedschap:
• 1/2-inch combinatietang
• 5/32-inch inbussleutel
• 3/32-inch zeskantsleutel
• Kleine platte schroevendraaier
Procedure:
1. Plaats de rugsteun in een hoek van 73 graden voor
een verbeterde toegang.
Opmerking: Controleer alvorens verder te gaan met de
rugsteunafstelling of de cilinder (A) volledig in het juk
(B) is gedraaid, zodat er geen schroefdraad zichtbaar
is op de cilinderstang. Als er schroefdraad zichtbaar
is, verwijder dan met een 3/32-inch inbussleutel de
stelschroef (C) in het midden van het juk. Verwijder met
een kleine platte schroevendraaier de e-klem en de pen
(D en E) waarmee de onderzijde van de hydraulische
cilinder is bevestigd. Draai de cilinderstang (A) volledig
in het juk (B). Vervang de e-klem en de pen (D en
E). Vervang de stelschroef (C) en breng deze aan met

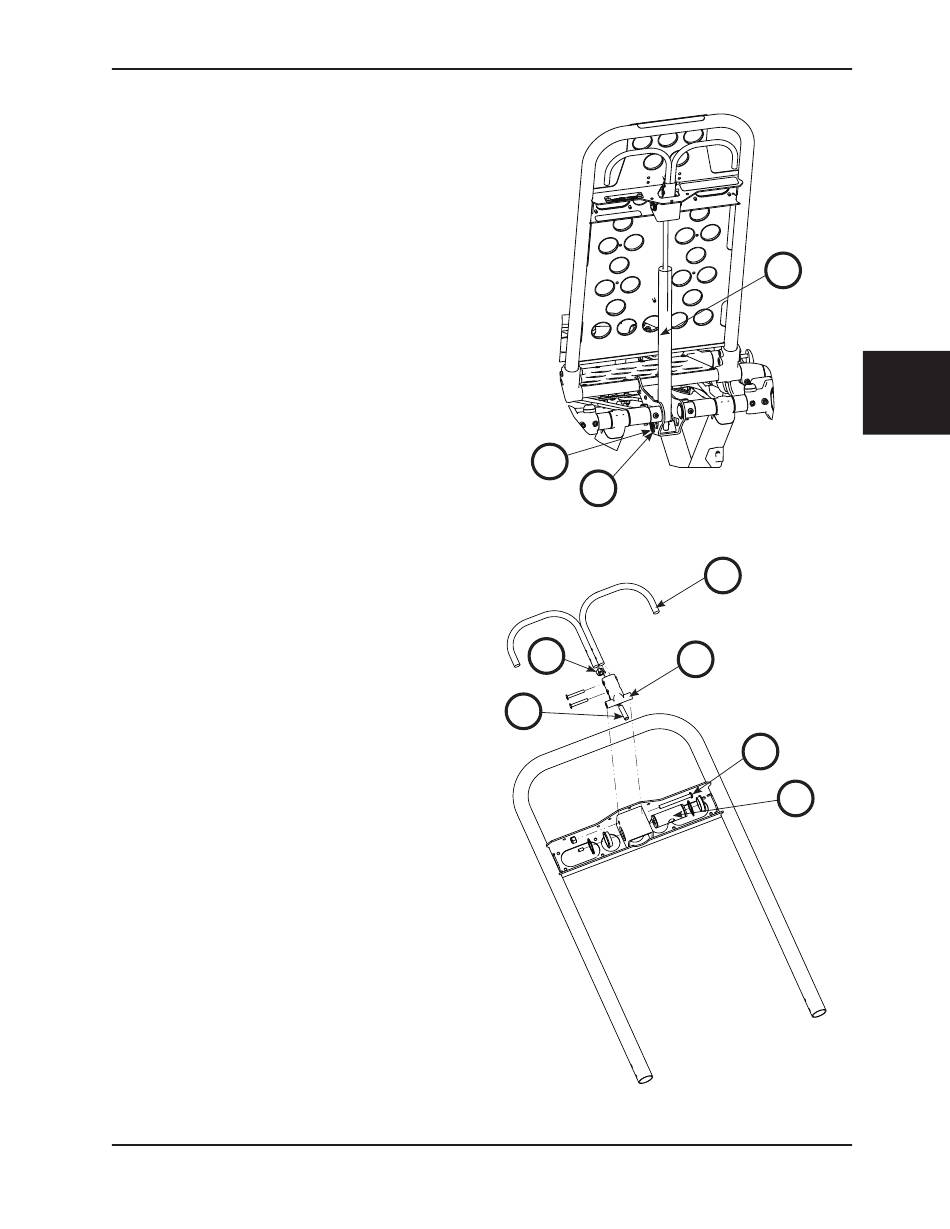

Loctite ® . (Afbeelding 97 en Afbeelding 98)
2. Draai met een 1/2-inch
zeskantmoer (F) op de rugsteunscharnier (J) terug
terwijl u de stelschroef (H) in de scharnier tegenhoudt
(Afbeelding 98).
3. Draai de stelschroef (H) met een 5/32-inch inbussleutel
totdat er geen speling meer is tussen de vrijgavehendel
van de rugsteun (K) en de vrijgaveknop van de
pneumatische cilinder (Afbeelding 98).
Opmerking: Controleer of de rugsteun een bereik heeft
van horizontaal tot minimaal 73 graden. Draai als dat niet
het geval is de stelschroef 1/2 slag rechtsom. Herhaal
deze procedure tot het bereik minimaal 73 graden is.
4. Plaats de rugsteun onder een hoek van 5 – 10 graden
en zet de hendel vrij. Oefen een neerwaartse kracht van
ongeveer 22,7 kg uit op het uiteinde van de rugsteun.
Draai als de rugsteun omlaag beweegt de stelschroef
linksom. Herhaal deze procedure totdat de rugsteun
niet meer omlaag beweegt.
5. Draai met de 1/2-inch combinatiesleutel de zeskantmoer
(F) vast terwijl u de stelschroef (H) in de scharnier
tegenhoudt (Afbeelding 98).
6. Controleer of de eenheid naar behoren werkt alvorens
deze weer in gebruik te nemen.
