AUSWECHSELN DER SEITENGITTER-BAUGRUPPE (XPS-OPTION)

Erforderliche(s) Werkzeug(e):
• T25 Torx-Schlüssel
• 1/4 Zoll-Sechskantschlüssel
• 3/16 Zoll-Sechskantschlüssel
• Schlitzschraubendreher
• Rückschlagfreier Hammer
• Drehmomentschlüssel (N·m (ft-lb))
Vorgehensweise:
1. Die Trage und die Rückenlehne (Fowler) in die vollständig
aufrechte Position anheben.
2. Die Matratze abnehmen.
3. Mit einem T25 Torx-Schlüssel die Halbrundkopfschraube (A)
und den schwarzen Puffer (B) von der Seite, auf der
das Seitengitter ausgewechselt werden soll, entfernen

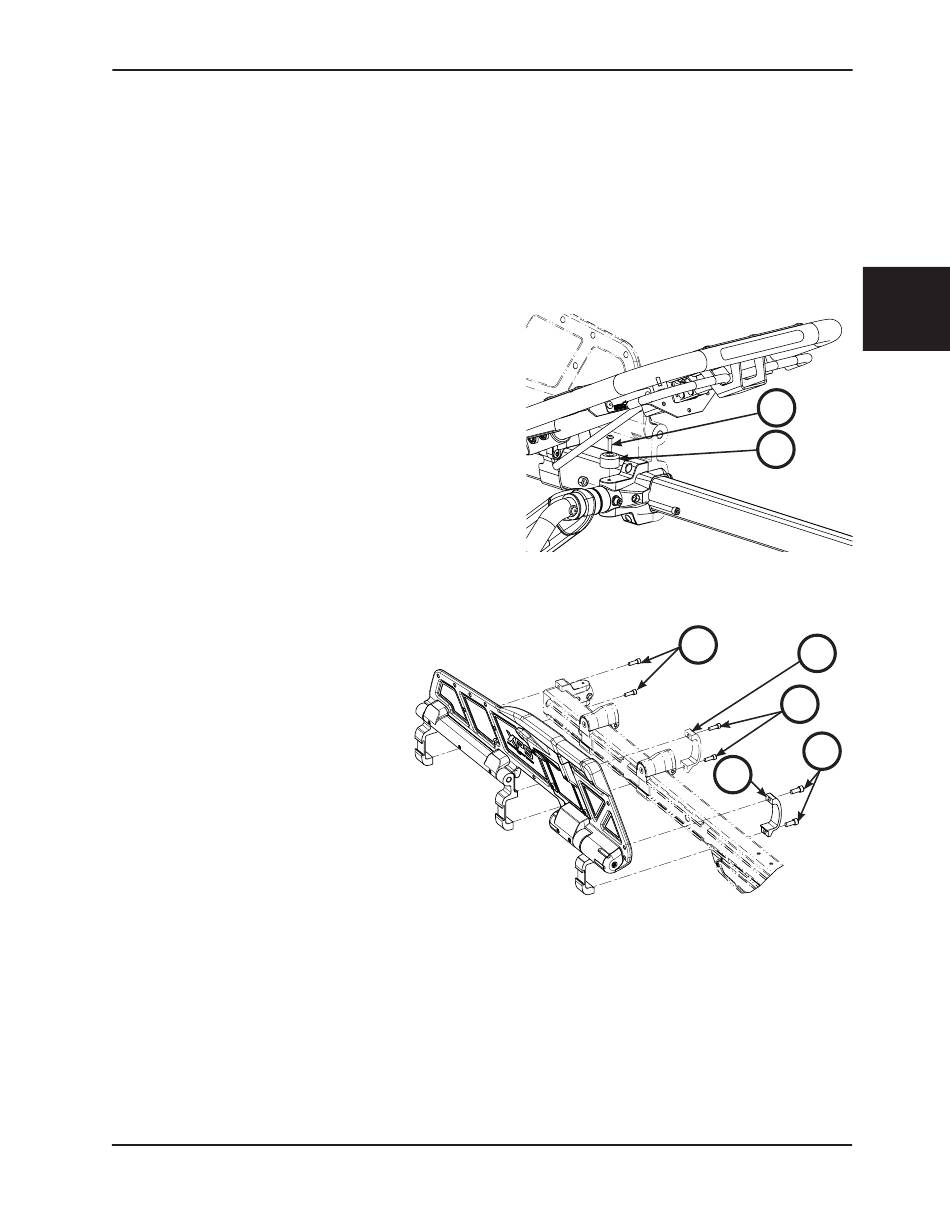

(Abbildung 118). Die Schraube und den Puffer für den
Wiedereinbau aufbewahren.
4. Mit einem Schlitzschraubendreher den Stoßfänger an der
Außenschiene entfernen.
Hinweis: Beim Entfernen des Stoßfängers an der Außenschiene
die Seitengitter-Hauptbaugruppe festhalten, damit sie nicht
herunterfällt. Außerdem beachten, dass die Knäufe an Kopfende
und Seitengittermitte möglicherweise locker sind und von der
Hauptbaugruppe abfallen könnten.
5. Mit einem 1/4-Zoll-Sechskantschlüssel die
Innensechskantschrauben (C) entfernen,
mit denen die Seitengitterklemme (D)
an der Klinkenfeder-Baugruppe
Fußende der Hauptbaugruppe befestigt ist
(Abbildung 119). Beim Einbau die beiden
neuen Schrauben mit einem Drehmoment
von 29,83 ± 4,4 N·m (22 ± 3,3 ft-lb)
festziehen.
Hinweis: Das Seitengitter ist nun locker.
Dieses daher nicht bedienen oder daran
ziehen.
6. Mit einem 3/16-Zoll-Sechskantschlüssel
die beiden Innensechskantschrauben (E)
entfernen, mit denen
Seitengitterklemme (F)
Außenschienen-Baugruppe
(Abbildung 119).
7. Mit einem 3/16-Zoll-Sechskantschlüssel die beiden Innensechskantschrauben (G) entfernen, mit denen der obere und untere
Verbindungsbügel von Grundgestell und Liegefläche an der Außenschienen-Baugruppe befestigt ist (Abbildung 119).
8. Für den Wiedereinbau die Schritte in umgekehrter Reihenfolge durchführen. Den Stoßfänger an der Außenschiene mithilfe
eines rückschlagfreien Hammers wieder einsetzen.
9. Die Einheit vor dem Wiedereinsatz auf einwandfreie Funktion überprüfen.
www.stryker.com
Wartungsinformationen
Abbildung zeigt
rechte Seite
am
die mittlere
an der
befestigt ist
6506-109-005 REV F
Abbildung 118
G
D
Abbildung 119
Zurück zum Inhaltsverzeichnis
Deutsch
A
B
F
E
C
Fußbereich-
ende
3-113
