ONRUSTHEKEENHEID VERVANGEN (XPS-OPTIE)

Benodigd gereedschap:
• T25 Torx-schroevendraaier
• 1/4 inch-inbussleutel
• 3/16 inch inbussleutel
• Platte schroevendraaier
• Terugslaghamer
• Momentsleutel (Nm/ft-lb)
Procedure:
1. Breng de brancard omhoog en zet de Fowler-rugsteun
geheel rechtop.
2. Verwijder de matras.

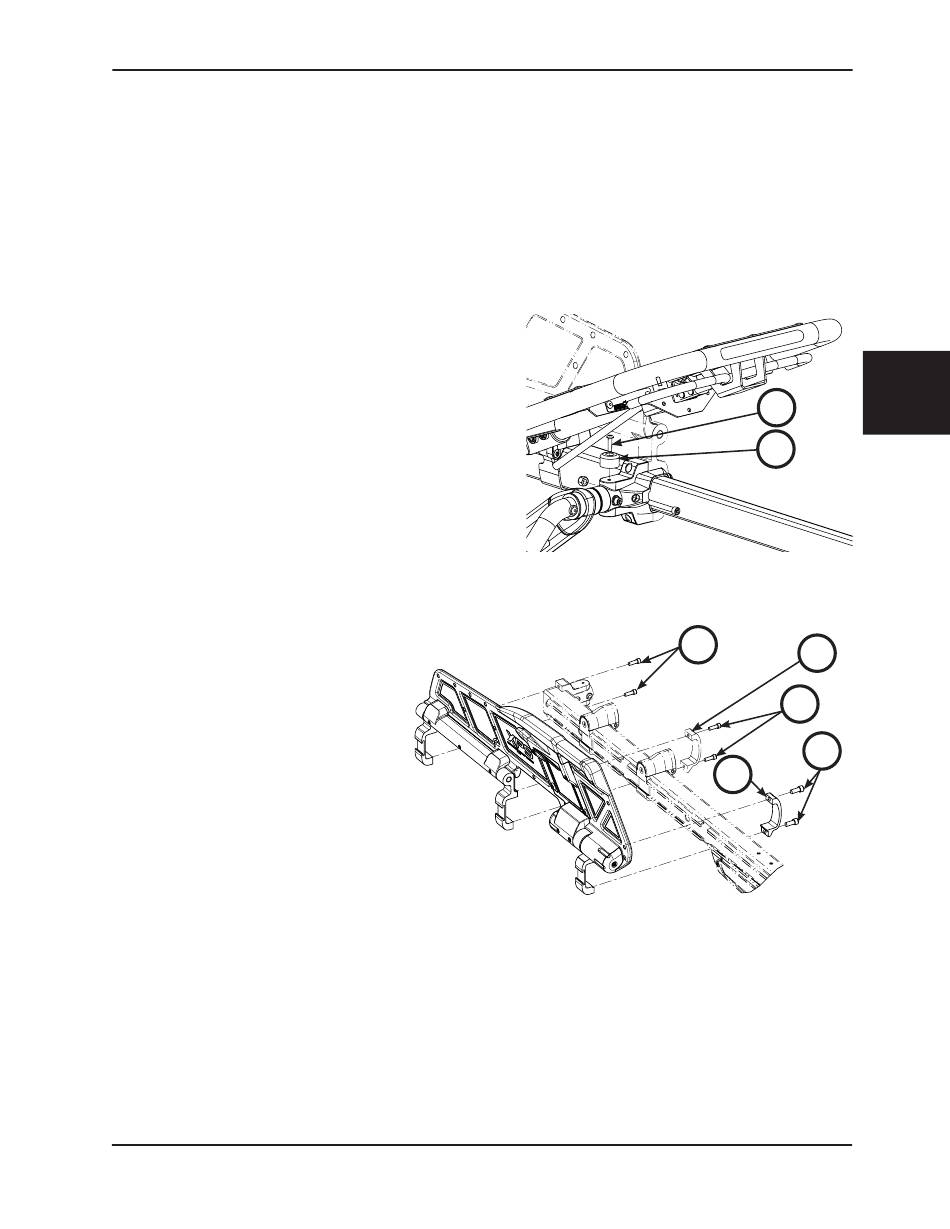

3. Verwijder met een T25-Torx-schroevendraaier de bolkopbout
(A) en de zwarte bumper (B) aan de zijde waar u het
onrusthek gaat vervangen (Afbeelding 118). Bewaar de bout
en bumper voor het terugplaatsen.
4. Verwijder met een platte schroevendraaier de bumper van
de buitenste rail.
Opmerking: Houd de hoofdonrusthekeenheid vast wanneer
u de bumper van de buitenste rail verwijdert, zodat de
eenheid er niet af valt. Denk er ook aan dat de scharnieren
van de onrusthekken aan het hoofdeinde en in het midden
los kunnen zijn en van de hoofdeenheid af kunnen vallen.
5. Verwijder met 1/4-inch inbussleutel de
inbusschroeven (C) waarmee de klem van
het onrusthek (D) aan de rateleenheid
aan het voeteneinde van de hoofdeenheid
is bevestigd (Afbeelding 119). Zet bij het
monteren beide nieuwe schroeven vast
met 17,6 ± 4,1 Nm (22 ± 3,3 ft-lb).
Opmerking: Het onrusthek is los, dus
gebruik het onrusthek niet en trek niet
aan het onrusthek.
6. Verwijder met een 3/16-inch inbussleutel
de twee inbusschroeven (E) waarmee
de klem van het middelste onrusthek (F)
aan de buitenste-railmontage is bevestigd
(Afbeelding 119).
7. Verwijder met een 3/16-inch inbussleutel de twee inbusschroeven (G) waarmee de boven- en onderzijde van de
steunen op het bed aan de buitenste-railmontage is bevestigd (Afbeelding 119).
8. Volg de stappen in omgekeerde volgorde om weer te installeren. Gebruik een doorslaghamer om de bumper van de
buitenste rail opnieuw te bevestigen.
9. Controleer of de brancard naar behoren werkt alvorens deze weer in gebruik te nemen.
www.stryker.com
Onderhoudsinformatie
Rechter-
zijde weergegeven
6506-109-005 REV F
Afbeelding 118
G
D
Afbeelding 119
Terug naar de inhoudsopgave
Nederlands
A
B
F
E
C
Voeten-
einde
4-113
