REGOLAZIONE DELLO SCHIENALE
Attrezzi necessari:
• Chiave combinata da 1/2"
• Chiave esagonale da 5/32"
• Chiave esagonale da 3/32"
• Cacciavite a intaglio piccolo
Procedura:
1.
Per un più facile accesso, spostare lo schienale
a 73 gradi.
Nota: prima di proseguire con la procedura di
regolazione dello schienale, accertarsi che il cilindro (A)
sia completamente avvitato nel bilanciere (B) in modo
che nessuna filettatura sia visibile sull ' albero del cilindro.
Se la filettatura è visibile, con una chiave esagonale
da 3/32" rimuovere la vite di fermo (C) al centro del
bilanciere. Con un cacciavite a intaglio piccolo rimuovere
il morsetto a "E" e il perno (D e E) che reggono la base
del cilindro idraulico. Avvitare l ' albero del cilindro (A)
completamente nel bilanciere (B). Sostituire il morsetto
a E e il perno (D & E) e anche la vite di fermo (C)
utilizzando Loctite
®

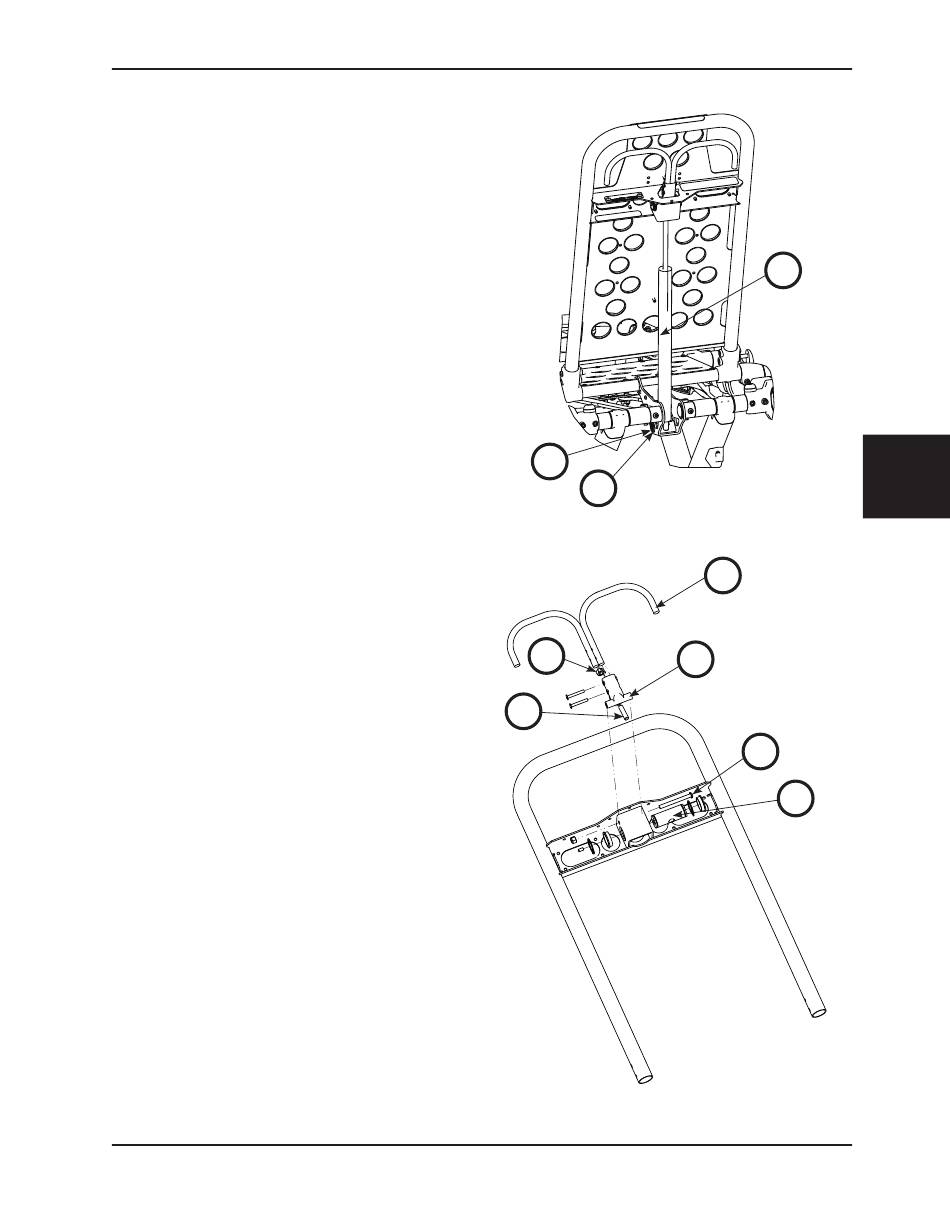

. (Figura 97 e Figura 98)
2.
Con una chiave combinata da 1/2" allentare il dado
esagonale (F) sull ' alberino dello schienale (J)
tenendo la vite di fermo (H) fissa nell ' alberino stesso
(Figura 98).
3.
Con una chiave esagonale da 5/32" girare la vite di
fermo (H) fino a quando non vi è più alcun gioco tra la
maniglia di rilascio dello schienale (K) e il pulsante di
rilascio del cilindro pneumatico (Figura 98).
Nota: accertarsi che lo schienale si sposti dalla
posizione piana ad almeno 73 gradi. Se ciò non
avviene, girare la vite in senso orario di 1/2 giro.
Ripetere l ' operazione fino a raggiungere almeno
73 gradi di corsa.
4.
Abbassare lo schienale a un ' inclinazione di 5‑10
gradi e rilasciare la maniglia. Spingere lo schienale
in basso applicando all ' estremità di esso una forza di
circa 22,7 kg. Se lo schienale si abbassa lentamente
da solo, girare la vite di fermo in senso antiorario.
Ripetere l ' operazione fino a quando lo schienale non
scivola più verso il basso.
5.
Con una chiave combinata da 1/2" serrare il
dado esagonale (F) tenendo la vite di fermo fissa
nell ' alberino stesso (Figura 98).
6.
Verificare che l ' unità funzioni correttamente prima di
rimetterla in servizio.
