SUSTITUCIÓN DE LA SECCIÓN SUPERIOR
Herramientas necesarias:
• Llave combinada de 7/16"
• Llave hexagonal de 3/16"
Procedimiento:
1. Levante la camilla y el respaldo hasta la posición vertical.
2. Con una llave combinada de 7/16" y una llave hexagonal
de 3/16", extraiga los dos tornillos (A) que fijan la tapa del
rodamiento al soporte base de la interfaz de la plataforma

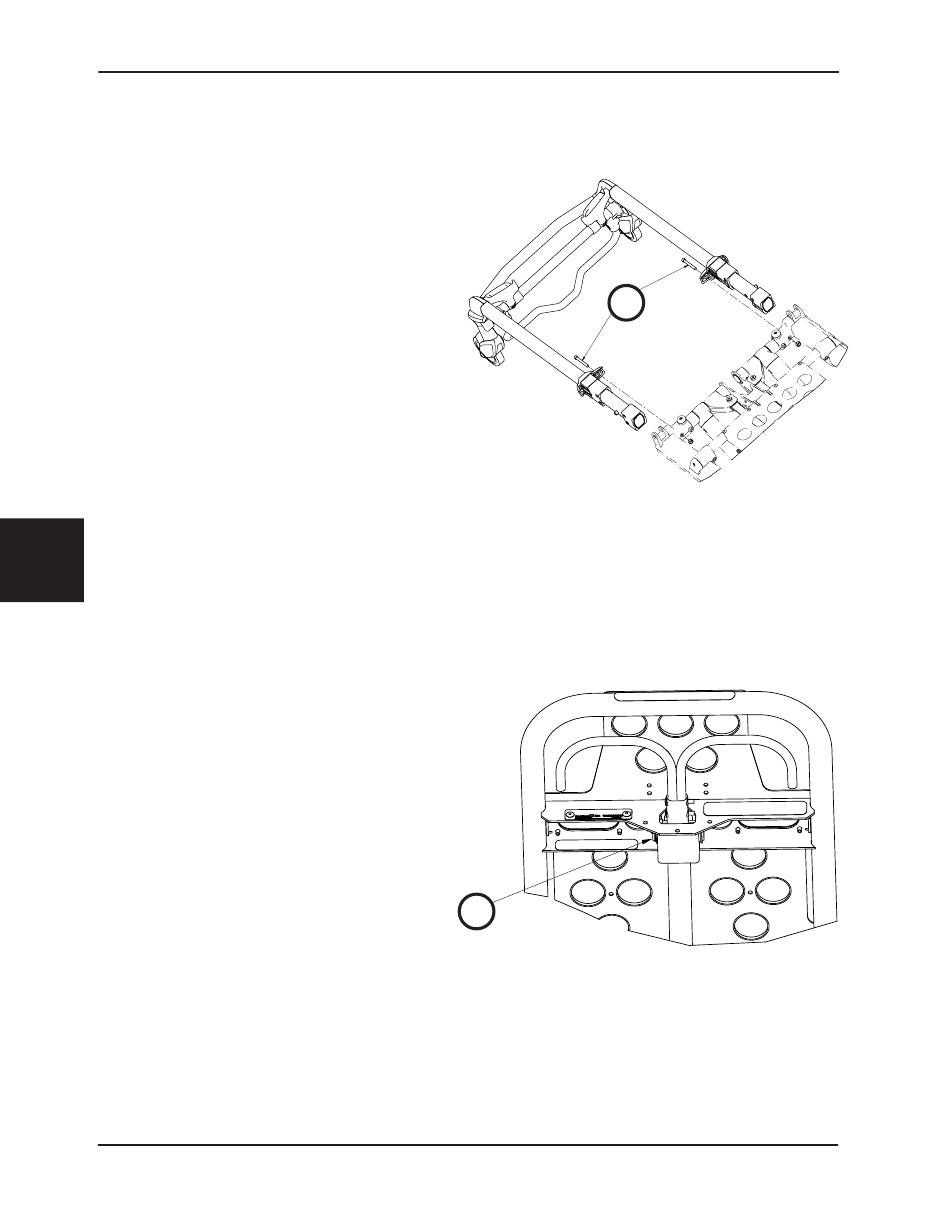

de la camilla (uno en cada lado) (Figura 99).
3. Presione las manijas de desbloqueo de la parte superior
y extraiga lentamente el conjunto de la sección superior.
4. Para volver a instalar repita los pasos anteriores en orden
inverso.
5. Compruebe que la unidad funciona correctamente antes
de volver a ponerla en servicio.
Español
SUSTITUCIÓN DEL CILINDRO DE GAS DEL
RESPALDO
Herramientas necesarias:
• Llave hexagonal de 3/32"
• Destornillador plano
Procedimiento:
1. Levante la camilla y el respaldo hasta la posición vertical.
2. Con una llave hexagonal de 3/32", afloje el tornillo de fija-
ción (A) que sujeta el eje del gas en el yugo (Figura 100).
3. Con un destornillador ranurado, extraiga el gancho del
pasador de horquilla que fija la parte inferior del cilindro
de gas.
4. Desenrosque el eje del cilindro de gas del yugo.
5. Repita los procedimientos anteriores en orden inverso
para instalar un cilindro de gas nuevo. Consulte "Ajuste
del respaldo" en la
6. Compruebe que la unidad funciona correctamente antes
de volver a ponerla en servicio.
Volver al índice
6-100
Información de reparaciones
página 6-99.
A
6506-109-005 REV F
A
Figura 99
Figura 100
