HYDRAULISEN KÄSIKÄYTTÖISEN VAPAUTUSVENTTIILIN VAIHTAMINEN
Tarvittavat työkalut:
• T27 Torx -ruuvimeisseli
• 7/16 tuuman yhdistelmäavain
• 1/8 tuuman kuusiokoloavain
• 7/8 tuuman kuusiokoloavain
• (2) sahapukkia
Menettely:
1. Nosta paarit kokonaan pystyasentoon.
2. Tue vuodetukea kahdella sahapukilla. Aktivoi käsikäyttöinen vapautuskahva, jolloin mahdollinen hydrauliöljyn paine
alenee.

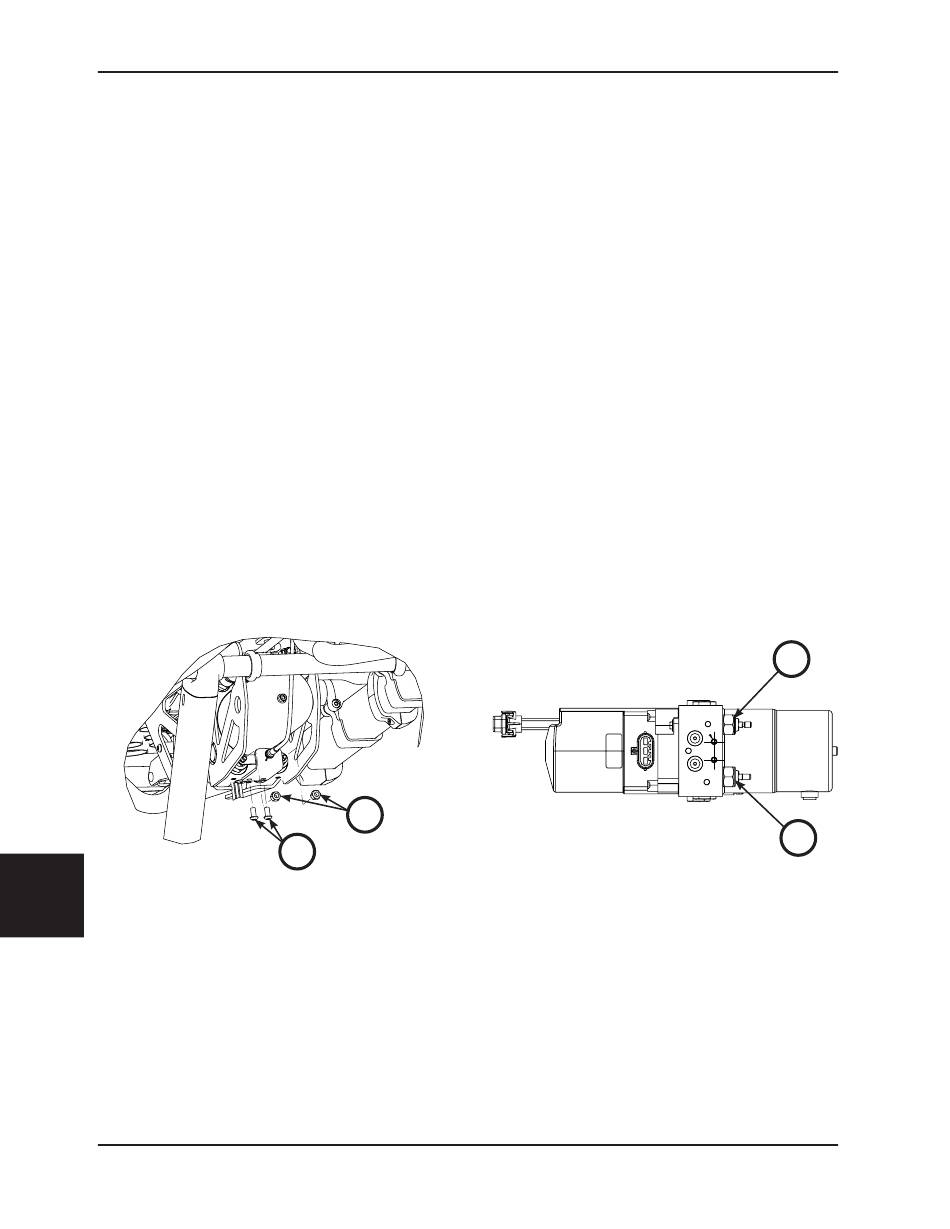

3. Käytä T27 Torx -ruuvimeisseliä. Poista kaksi kupukantaruuvia (A), jotka kiinnittävät manuaalisen vapautusvaijerin
pidikkeen hydraulisen osakokoonpanon pohjaan (Kuva 109).
4. Käytä 1/8 tuuman kuusiokoloavainta. Aseta kuusiokoloavain venttiilin rungon uran tyven läpi, jotta venttiilin varsi
pysyy paikallaan.
5. Käytä 7/16 tuuman yhdistelmäavainta. Poista Nylock-kuusiomutteri (B) jokaisesta venttiilin varresta (Kuva 109).
6. Käytä 7/8 tuuman yhdistelmäavainta. Poista vaihdettava venttiili (C tai D) (Kuva 110).
7. Takaisin asentaminen tapahtuu tekemällä vaiheet käänteisessä järjestyksessä.
8. Tarkasta toiminta viemällä ambulanssipaarit ylös ja alas useita kertoja. Lisää hydrauliöljyä tarvittaessa.
Ks. "Hydraulisen yksikön säiliön täyttäminen"
9. Varmista yksikön oikea toiminta ennen sen palauttamista käyttöön.
Suomi
Takaisin sisällysluetteloon
10-108
Huoltotiedot
sivulla
B
A
Kuva 109
6506-109-005 REV F
10-102.
Kuva 110
C
D
