VÝMĚNA UVOLŇOVACÍHO MADLA (XPS)
Potřebné nástroje:
• Šestihranný klíč 3/32"
• Malý plochý šroubovák
Postup:
1. Zvedněte lůžko a opěrku do zcela vzpřímené polohy.
2. Zvedněte boční hrazení do horní, zajištěné polohy.
3. Šestihranným klíčem 3/32" vyšroubujte čtyři šrouby (A) upevňující madlo (F) k nosné části a sundejte kryt madla
(Obrázek 121).
4. Malým plochým šroubovákem vypačte vratnou pružinu madla (C) nahoru a vysuňte (Obrázek 121).
5. Uchopte madlo (D) a vytáčením nahoru jej vysaďte z krytu (Obrázek 121).
6. Při montáži postupujte v opačném sledu uvedených kroků.
7. Před uvedením zařízení do chodu zkontrolujte jeho funkčnost.
VÝMĚNA PRUŽÍCÍHO MADLA (XPS)
Potřebné nástroje:
• Šestihranný klíč 3/32"
• Malý plochý šroubovák
Postup:
1. Zvedněte lůžko a opěrku do zcela vzpřímené polohy.
2. Zvedněte boční hrazení do horní, zajištěné polohy.
3. Šestihranným klíčem 3/32" vyšroubujte čtyři šrouby (A) upevňující madlo (F) k nosné části a sundejte kryt madla
(Obrázek 121).
4. Malým plochým šroubovákem vypačte vratnou pružinu madla (C) nahoru a vysuňte (Obrázek 121).
5. Při montáži postupujte v opačném sledu uvedených kroků.
6. Před uvedením zařízení do chodu zkontrolujte jeho funkčnost.
www.stryker.com
Informace o servisu
6506-109-005 REV F
B
D
C
A
A

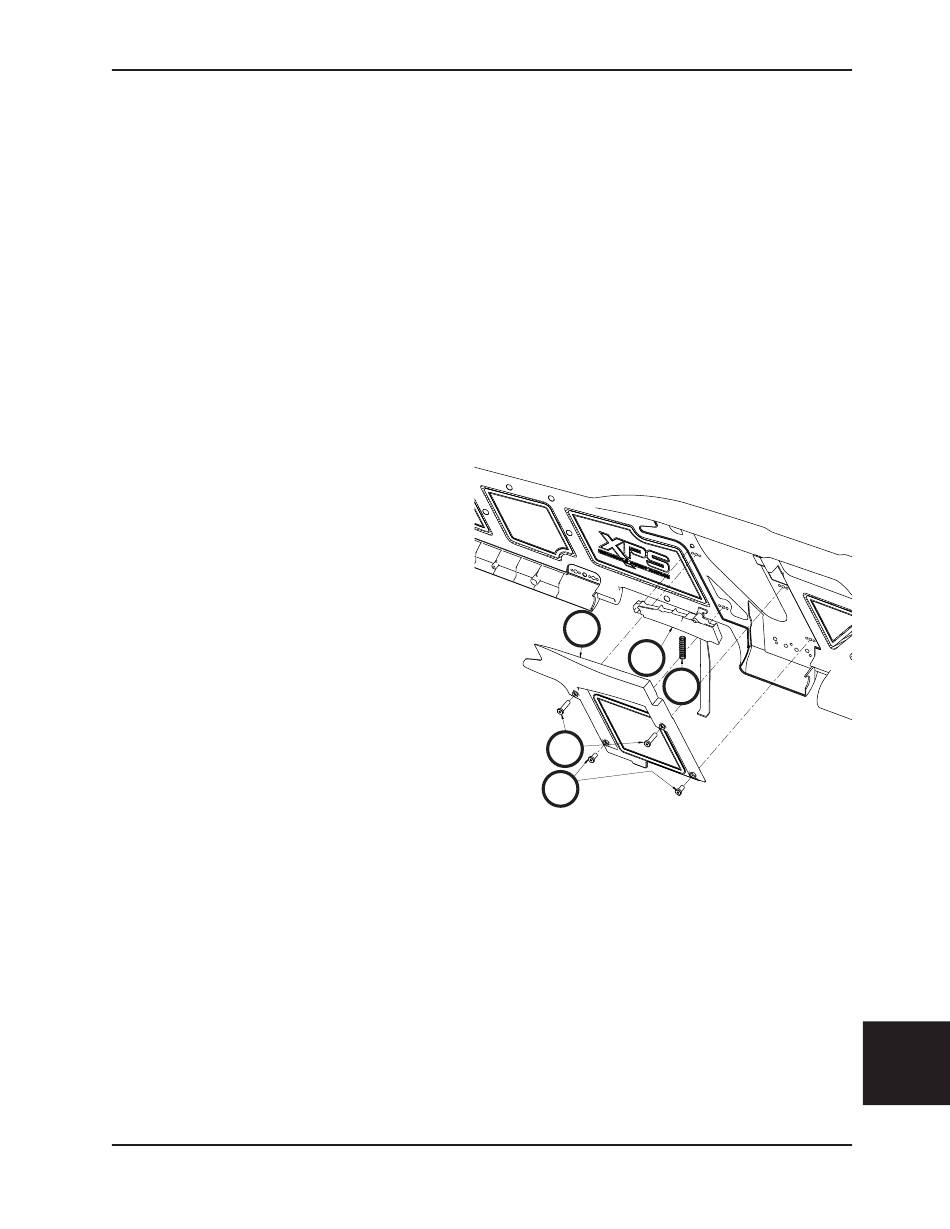

Obrázek 121
