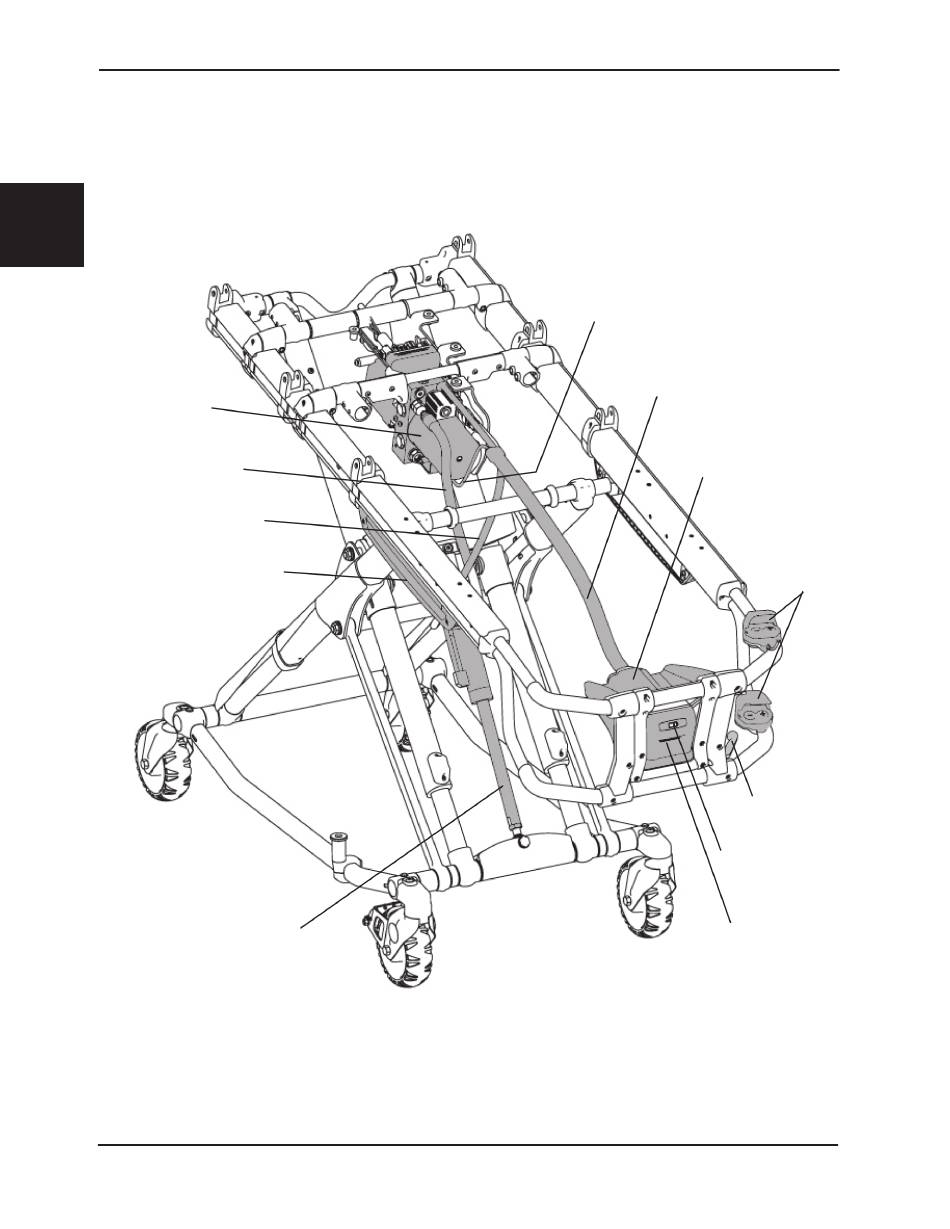

EMPLACEMENT DES COMPOSANTS ÉLECTRONIQUES ET HYDRAULIQUES
Remarque : Certains composants ont été retirés par souci de clarté.
Français
Ensemble collecteur
hydraulique
Tuyau hydraulique côté bouchon
Tuyau hydraulique côté piston
Boîtier des détecteurs
(contient un capteur à Effet Hall)
Vérin hydraulique
Retour à la table des matières
2-86
Guide de dépannage
Figure 93
6506-109-005 REV F
Câble de libération manuelle
Câble principal
Boîtier électronique
(contient la carte de
commande)
Poignée de libération
manuelle
Voyant
d'alimentation
à DEL
Écran LCD
