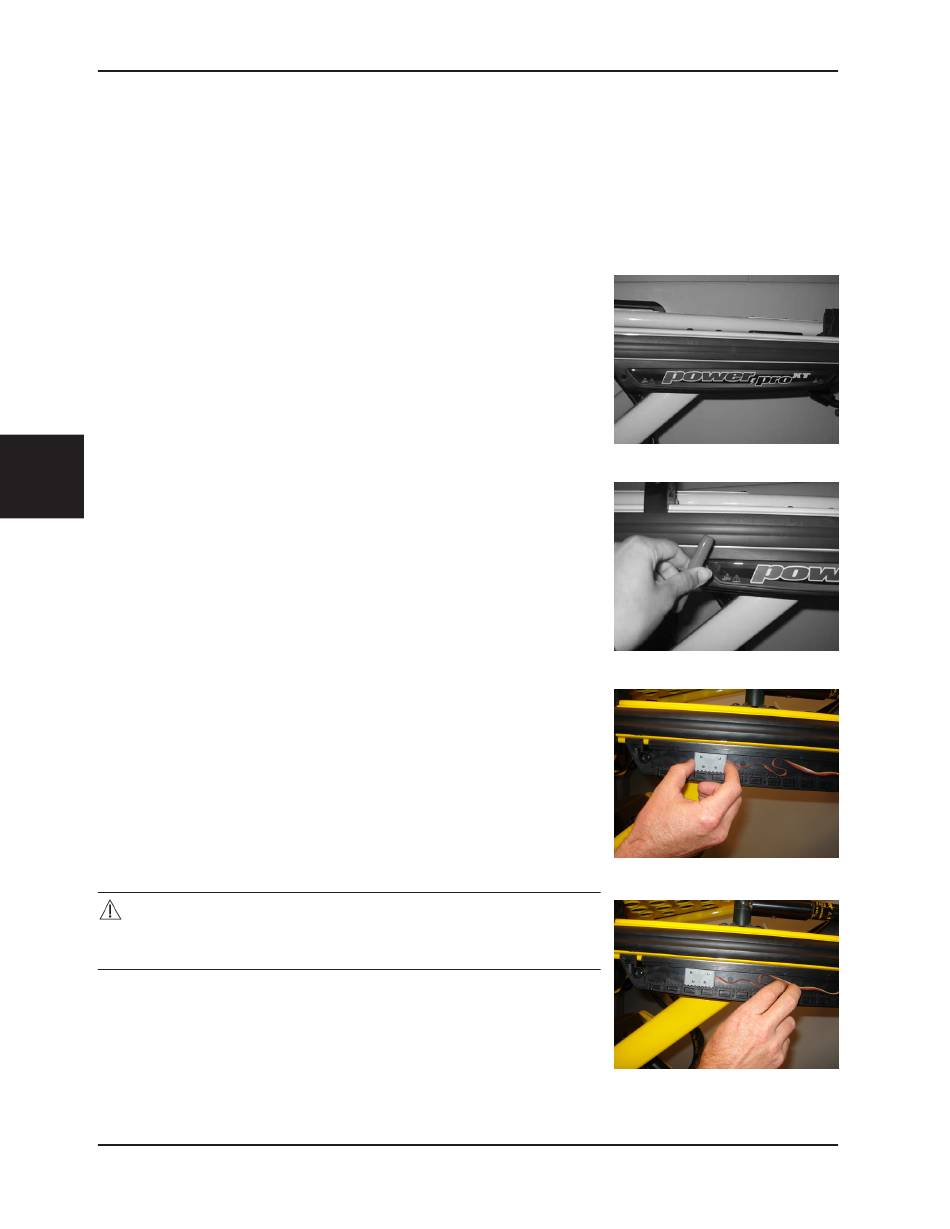

IMPOSTAZIONE DELL'ALTEZZA DI CARICAMENTO DELLA BARELLA E FUNZIONE "A SCATTI"
Il meccanismo di controllo della barella utilizza sensori dell ' altezza per impostare l ' arresto dell ' altezza di caricamento
per la barella stessa. Questi sensori fanno corrispondere l ' altezza delle ruote di caricamento con l ' altezza specifica del
piano di calpestio dell ' ambulanza.
L ' altezza di caricamento può essere impostata tra 66 cm e 91 cm misurati dal suolo alla base della ruota di caricamento.
Prima di mettere in servizio la barella, determinare l ' altezza di caricamento. L ' altezza di caricamento può essere modificata
in qualsiasi momento; in ogni caso, è necessario determinare e impostare tale
altezza prima di mettere in servizio la barella.
Impostazione dell ' altezza di caricamento della barella
1.
Individuare l ' alloggiamento del sensore sul lato della barella a destra del
paziente come mostrato in Figura 5.
2.
Con una cacciavite Torx T27 rimuovere il coperchio dell ' alloggiamento del
sensore allentando le due (2) viti (una a ogni estremo) come mostrato in
Figura 6.
3.
Regolare il sensore dell ' altezza sinistro, come mostrato in Figura 7.
a.
Spostare il sensore a sinistra per aumentare l ' altezza di caricamento
impostata o spostare il
Italiano
il sensore a sinistra per diminuire l ' altezza di caricamento impostata
b.
Premere il pulsante di retrazione (–) per abbassare la barella alla
posizione più bassa, quindi premere il pulsante di estensione (+) per
alzarla alla massima altezza di caricamento impostata.
c.
Misurare l ' altezza della barella dalla base delle ruote di caricamento al
suolo.
Nota: aggiungere altri 1,3 cm alla misura dell ' altezza del piano del
veicolo per compensare le variazioni di altezza del paziente e delle
apparecchiature aggiunte alla barella.
d.
Ripetere i passaggi 3a e 3b fino ad aver ottenuto l ' altezza di caricamento
desiderata.
4.
Una volta impostata l ' altezza opportuna delle ruote di caricamento, accertarsi
che tutti i cavi del sensore dell ' altezza siano fissati correttamente e siano
disposti ordinatamente all ' interno dell ' alloggiamento tra i sensori come
mostrato in Figura 8.
5.
Con una cacciavite Torx T27 riposizionare il coperchio dell ' alloggiamento del
sensore reinstallando le due viti rimosse al punto 2.
6.
Dopo aver completato la regolazione del sensore dell ' altezza, verificare che
la barella si innesti correttamente sul gancio di sicurezza.
ATTENZIONE
La barella può essere collocata a qualsiasi altezza per il caricamento. Prima di
mettere in servizio la barella, stabilire l ' altezza di caricamento necessaria.
Ritorna all'indice
5-22
Procedure di approntamento
6506-109-005 REV F
Figura 5
Figura 6
Figura 7
Figura 8
