SUBSTITUIÇÃO DO CILINDRO HIDRÁULICO
Ferramentas necessárias:
• Chave combinada de 9/16"
• Chave combinada de 3/4"
• Chave combinada de 11/16"
• Chave combinada de 13/16"
• Chave combinada de 3/8"
• Chave sextavada de 1/8"
• (2) Cavalete
Procedimento:
1. Elevar a maca para a posição vertical máxima.
2. Com dois cavaletes, apoiar a cama e accionar a pega de
desengate manual e comprimir manualmente o batente para
remover a tensão no parafuso de ligação do tubo transversal
da base.

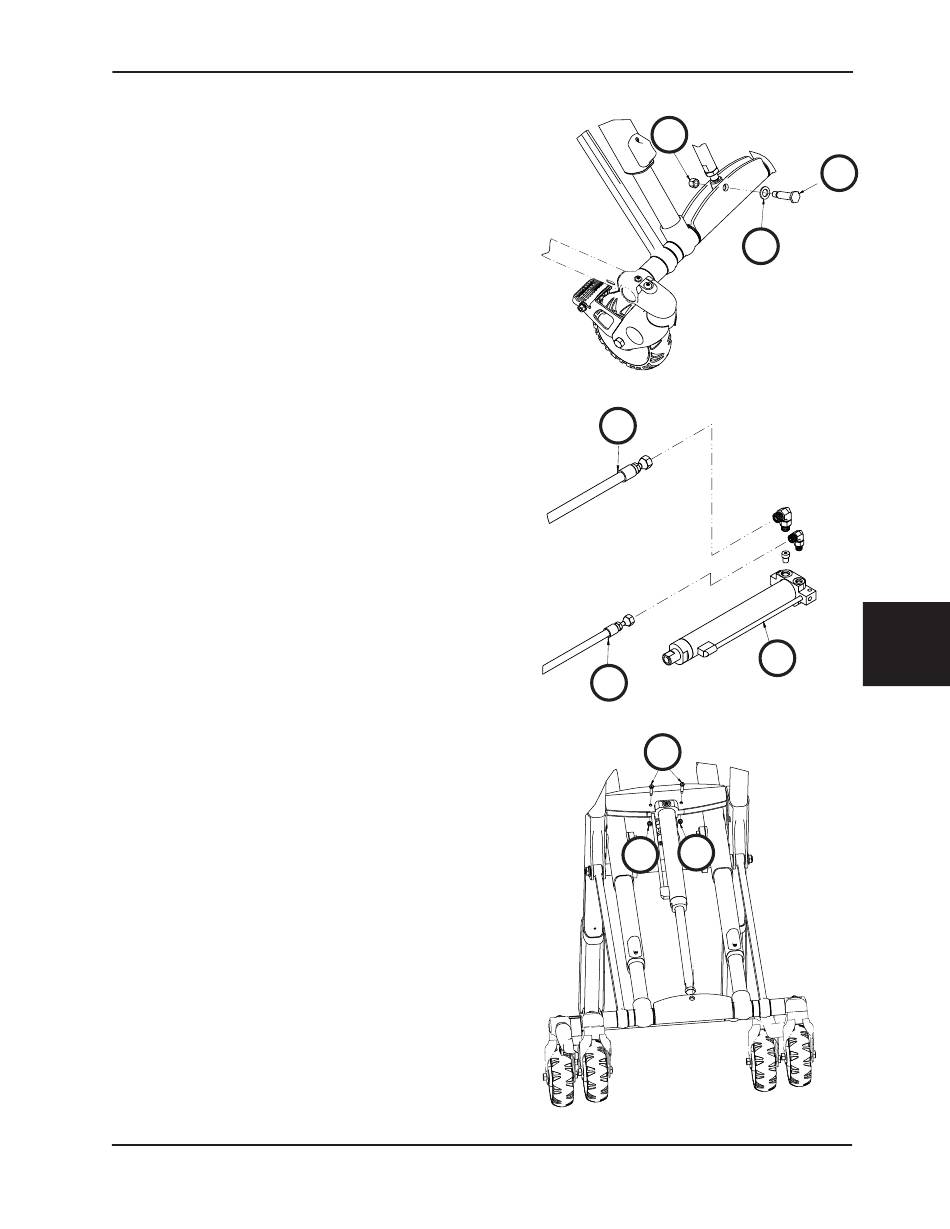

3. Com uma chave combinada de 3/4" e 9/16", retirar o pino de
fixação da haste (A), anilha (B) e porca sextavada Nylock (C)
que fixam o cilindro hidráulico à base (Figura 111).
4. Accionar a pega de desengate manual e comprimir totalmente
o cilindro hidráulico.
5. Com uma chave combinada de 11/16" e 13/16", retirar ambas as
mangueiras (D) do cilindro hidráulico (E) (Figura 112).
Nota: Sairá óleo hidráulico das mangueiras e do cilindro.
Colocar toalhas para apanhar o óleo.
6. Manter as extremidades das mangueiras elevadas e na vertical
para minimizar a quantidade de fluido perdida.
7. Com uma chave sextavada de 1/8" e uma chave combinada de
3/8", retirar os dois parafusos de pressão de cabeça sextavada
(F) e as porcas sextavadas Fiberlock (G) que fixam o cilindro
hidráulico à base (Figura 113).
8. Inverter os passos para reinstalar.
9. Verificar o funcionamento, movimentando a maca para cima
e para baixo várias vezes. Se necessário, adicionar óleo
hidráulico. Consultar Encher o reservatório do conjunto
hidráulico" na página 7-102.
10. Verificar se a unidade está a funcionar correctamente antes de
voltar a utilizá-la.
