UDSKIFTNING AF UDLØSNINGSHÅNDTAG (XPS)
Nødvendigt værktøj:
• 3/32" unbrakonøgle
• Lille skruetrækker med kærv
Procedure:
1. Bring båren og ryglænet op i opretstående stilling.
2. Hæv sidegærdet til oppe- og fastlåst position.
3. Med en 3/32" unbrakonøgle fjernes de fire skruer (A), som fæstner dækslet til udløseren til den overtrukne enhed
for at fjerne dækslet (Figur 121).
4. Løft udløserhåndtagets fjeder (C) op med en lille skruetrækker med kærv for at tage fjederen af (Figur 121).
5. Tag fat om udløserhåndtaget (D) og vip det mod fjedersiden for at fjerne det fra dækslet (Figur 121).
6. Udfør trinene i modsat rækkefølge for at genmontere.
7. Kontrollér, at enheden fungerer korrekt, inden den tages i brug igen.
UDSKIFTNING AF FJEDERHÅNDTAG (XPS)
Nødvendigt værktøj:
• 3/32" unbrakonøgle
• Lille skruetrækker med kærv
Procedure:
1. Bring båren og ryglænet op i opretstående stilling.
2. Hæv sidegærdet til oppe- og fastlåst position.
3. Med en 3/32" unbrakonøgle fjernes de fire skruer (A), som fæstner dækslet til udløseren til den overtrukne enhed
for at fjerne dækslet (Figur 121).
4. Løft udløserhåndtagets fjeder (C) op med en lille skruetrækker med kærv for at tage fjederen af (Figur 121).
5. Udfør trinene i modsat rækkefølge for at genmontere.
6. Kontrollér, at enheden fungerer korrekt, inden den tages i brug igen.
www.stryker.com
Serviceoplysninger
6506-109-005 REV F
B
D
C
A
A

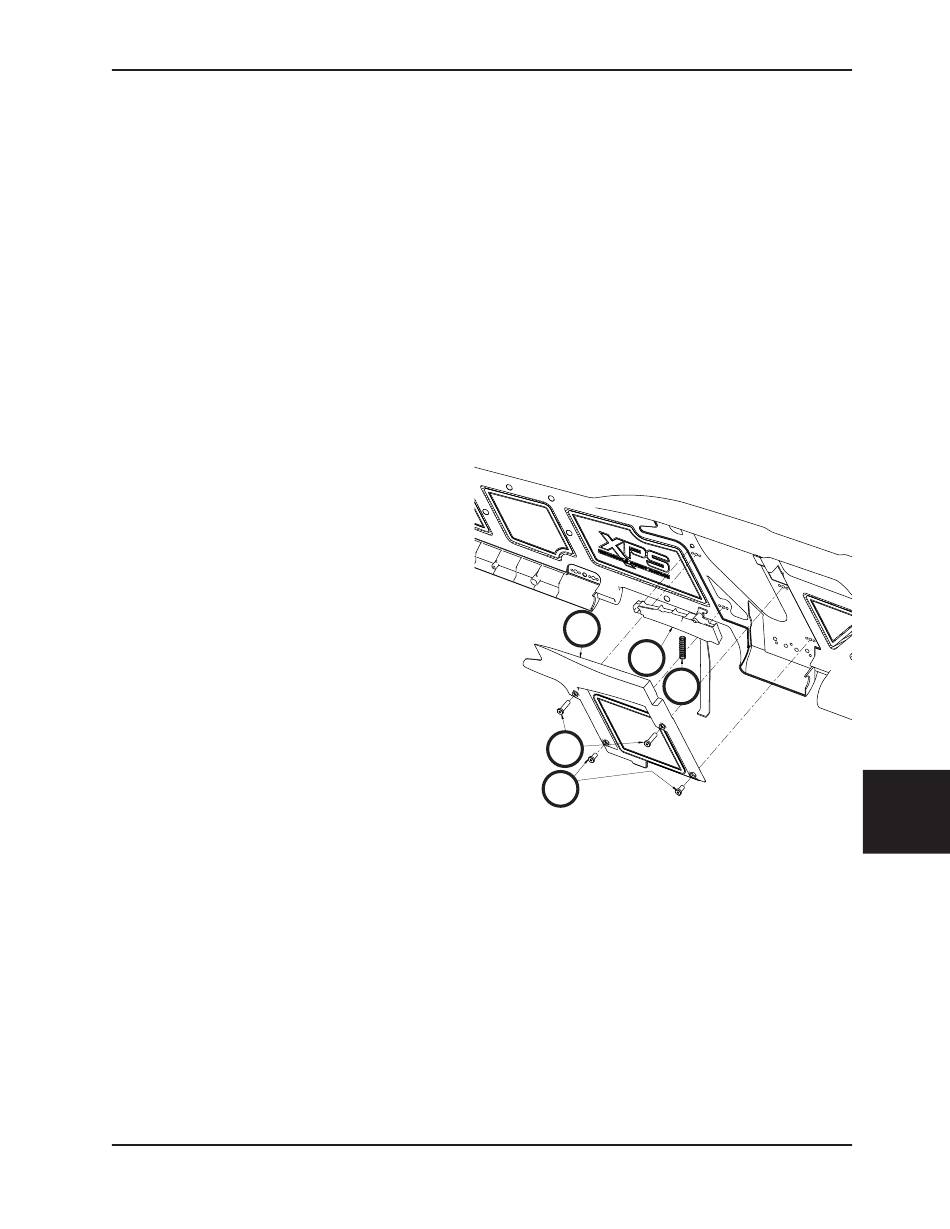

Figur 121
Vend tilbage til indholdsfortegnelsen
Højre
side vist
