WYMIANA SEGMENTU WEZGŁOWIA
Wymagane narzędzia:
• Klucz kombinowany 7/16 cala
• Klucz imbusowy 3/16 cala
Postępowanie:
1. Podnieść nosze i oparcie pleców w całkowicie pionowe
położenie.
2. Za pomocą klucza kombinowanego 7/16 cala i klucza
imbusowego 3/16 cala wykręcić dwie śruby (A) mocujące
łożyska (po jednej z każdej strony) zaślepki siłownika do
wspornika łączącego podstawy blatu noszy (rys. 99).
3. Ścisnąć uchwyty zwalniania wezgłowia i powoli wyjąć
zespół segmentu wezgłowia.
4. Ponowny montaż przeprowadzić, wykonując kroki
w odwrotnej kolejności.
5. Przed dopuszczeniem do użytkowania sprawdzić, czy
urządzenie działa prawidłowo.
WYMIANA SIŁOWNIKA PNEUMATYCZNEGO OPARCIA
PLECÓW
Wymagane narzędzia:
• Klucz imbusowy 3/32 cala
• Śrubokręt płaski
Postępowanie:
1. Podnieść nosze i oparcie pleców w całkowicie pionowe
położenie.
2. Za pomocą klucza imbusowego 3/32 cala poluzować
śrubę ustalającą
pneumatycznego do jarzma (rys. 100).
3. Za pomocą śrubokręta płaskiego zdjąć zacisk E i
sworzeń ze spłaszczonym łbem mocujący dolną część
siłownika pneumatycznego.
4. Wykręcić trzon siłownika pneumatycznego z jarzma.
5. Montaż nowego siłownika pneumatycznego przeprowadzić,
wykonując powyższe procedury w odwrotnej kolejności.
Patrz „Regulacja oparcia pleców" na
Polski
6. Przed dopuszczeniem do użytkowania sprawdzić, czy
urządzenie działa prawidłowo.
Powrót do spisu treści
11-100
Informacje dotyczące serwisowania
(A), mocującą trzon siłownika
stronie 11-99.
6506-109-005 REV F
A

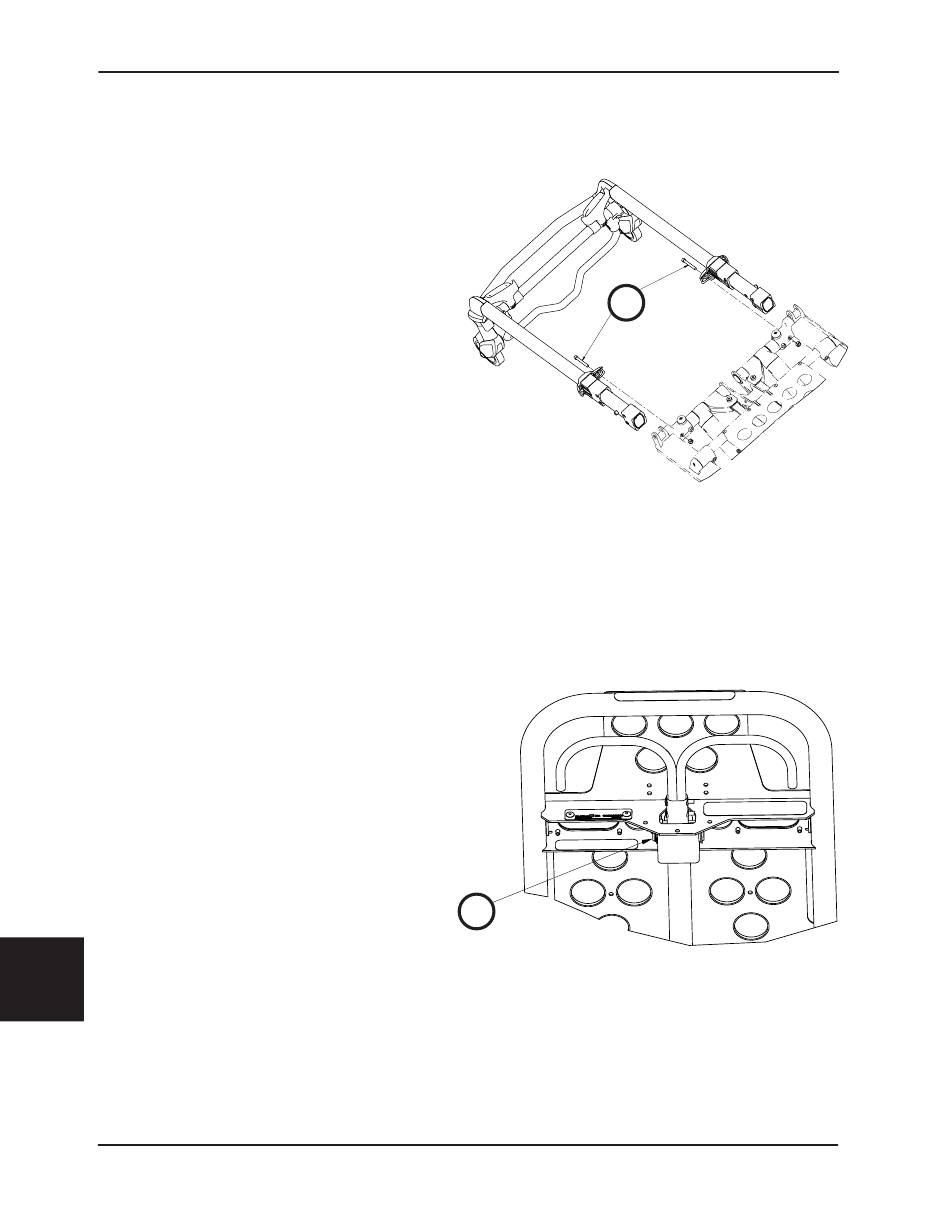

rys. 99
