JUSTERING FÖR RYGGSTÖDET
Nödvändiga verktyg:
• 1/2" kombinationsnyckel
• 5/32" insexnyckel
• 3/32" insexnyckel
• Liten spårskruvmejsel
Procedur:
1. Flytta ryggstödet till 73 grader
för att komma åt lättare.

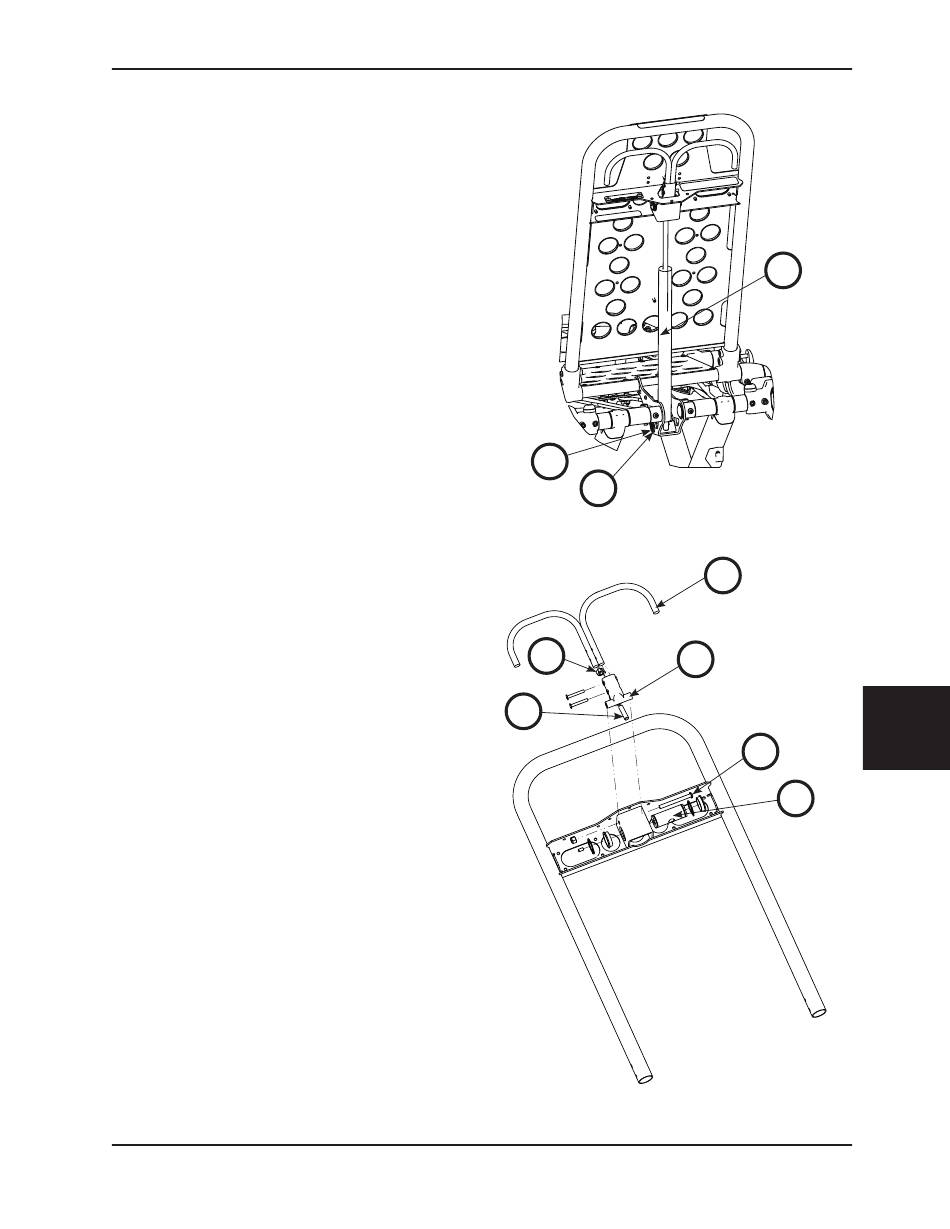

Obs! Innan du fortsätter med proceduren för att
justera ryggstödet ska du se till att cylindern (A) är
helt gängad i bryggan (B) så att inga gängor syns på
cylinderskaftet. Om gängor är synliga ska du avlägsna
stoppskruvarna (C) i mitten av bryggan med hjälp
av en 3/32" insexnyckel. Avlägsna e-clip och stiftet
(D och E) som håller botten på den pneumatiska
cylindern med hjälp av en liten spårskruvmejsel.
Gänga i cylinderskaftet (A) helt i bryggan (B). Byt ut
e-clip och stiftet (D och E) och byt ut stoppskruven
(C) med hjälp av Loctite ®
2. Lossa sexkantsmuttern (F) på ryggstödets pivåtapp
(J) medan du håller fast stoppskruven (H) som sitter
i pivåtappen med hjälp av en 1/2" kombinationsnyckel
(Figur 98).
3. Vrid stoppskruven (H) tills det inte finns något
mellanrum mellan ryggstödets frigöringshandtag (K)
och den pneumatiska cylinderns frigöringsknapp med
hjälp av en 5/32" insexnyckel (Figur 98).
Obs! Säkerställ att ryggstödet kan resas från plant
läge till minst 73 grader. Om det inte går, vrider du
stoppskruven medurs 1/2 varv. Upprepa tills du kan
resa ryggstödet minst 73 grader.
4. Sänk ryggstödet till en 5−10 graders vinkel och släpp
handtaget. Anbringa cirka 22,7 kg kraft nedåt på änden
av ryggstödet. Om ryggstödet glider nedåt vrider du
skruven moturs. Upprepa tills ryggstödet inte glider
nedåt.
5. Skruva åt sexkantsmuttern (F) medan du håller fast
stoppskruven som sitter i pivåtappen med hjälp av en
1/2" kombinationsnyckel (Figur 98).
6. Bekräfta att enheten fungerar ordentligt innan den
åter tas i drift.
www.stryker.com

Serviceinformation

. (Figur 97 och Figur 98)
6506-109-005 REV F
E
D
Figur 97
F
J
H
Figur 98
