BYTA UT BÅRVAGNENS HÅLLSTOLPE
Nödvändiga verktyg:
• T30 torxskruvmejsel
• 5/32" insexnyckel
• Momentnyckel (Nm (in-lb))
Procedur:
1. Höj bårvagnen till fullt upprätt läge.
2. Vänd över bårvagnen på patientens vänstersida.
Obs! Lokalisera pilen som sitter på det undre
fästet. Fästet för reservhållstolpen måste monteras
på samma ställe.
3. Avlägsna de två insexskruvarna (A) som håller fast
den nuvarande hållstolpen vid basröret (B) med
hjälp av en T30 torxskruvmejsel (Figur 107). Kassera skruvarna och bårvagnens hållstolpe.
4. För in insexskruvarna (C) genom hållstolpens hylsa (D) och stolprör (E) och sedan in i det övre stiftfästet (F)
(Figur 107).
5. Skruva åt insexskruvarna (C) helt för att fästa hållstolpens hylsa (D) och stolprör (E) vid det övre stiftfästet (F)
med hjälp av en 5/32" insexnyckel (Figur 107). Använd en momentnyckel för att dra åt alla skruvar till 11,3-15,8 Nm
(100–140 in-lb).
6. Montera bårvagnens hållstolpe tvärsöver basröret. Rikta in fästets hål och för in två insexskruvar (A) i de gängade
hålen i det undre stiftfästet (G) (Figur 107).
7. Skruva åt de två insexskruvarna helt med en T30 torxskruvmejsel.
8. Bekräfta att enheten fungerar ordentligt innan den åter tas i drift.
Obs! Justering av stångklämmans enhet kan krävas för att kompensera för eventuella omplaceringar av bårvagnens
hållstolpe, beroende på ambulansbårvagnens tillverkare och modellnummer.
BYTA UT SKRUVARNA I BÅRVAGNENS HÅLLSTOLPE
Svenska
Nödvändiga verktyg:
• T25 torxskruvmejsel
• 5/32" insexnyckel
• Momentnyckel (Nm (in-lb))
Procedur:
1. Avlägsna insexskruvarna som fäster hållstolpens hylsa och stolprör vid det övre stiftfästet med hjälp av en T25
torxskruvmejsel eller en 5/32" insexnyckel. Kassera skruven.
2. Montera och skruva åt insexskruvarna (0004-503-000) helt för att fästa hållstolpens hylsa och rör till den övre
delen av hållstolpen med hjälp av en 5/32" insexnyckel. Använd en momentnyckel för att dra åt alla skruvar till
11,3-15,8 Nm (100–140 in-lb).
Obs! Om du inte kan vrida skruvarna med 11,3-15,8 Nm (100–140 in-lb) måste du byta ut hela bårvagnens
hållstolpe. Se "Byta ut bårvagnens hållstolpe".
3. Bekräfta att enheten fungerar ordentligt innan den åter tas i drift.
Tillbaka till innehållsförteckningen
8-106
Serviceinformation
F
B
6506-109-005 REV F
C
D
E
G
A

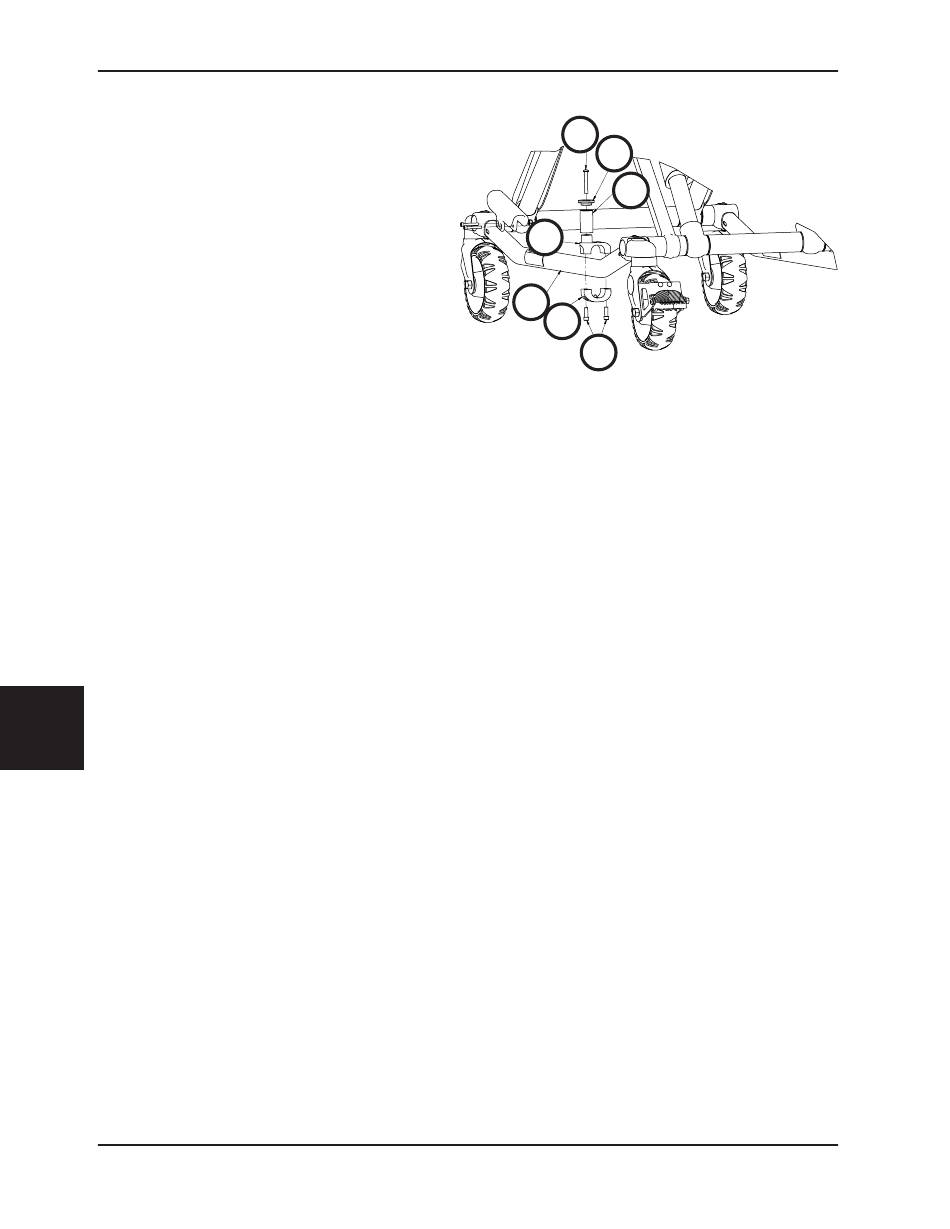

Figur 107
