RATELEENHEID VERVANGEN (XPS-OPTIE)

Benodigd gereedschap:
• 3/32 inch inbussleutel
• 1/4 inch-inbussleutel
• 3/16 inch inbussleutel
• Momentsleutel (Nm/ft-lb)
Procedure:
1. Breng de brancard omhoog en zet de Fowler-rugsteun geheel rechtop.
2. Breng het onrusthek omhoog in de vergrendelde stand.
3. Verwijder met een 3/32-inch inbussleutel de twee schroeven (A) waarmee de ratelafdekking (B) aan de rateleenheid
is bevestigd. Verwijder de afdekking (Afbeelding 120).
Nederlands
4. Verwijder met 1/4-inch inbussleutel de inbusschroeven (C) waarmee de klem van het onrusthek (D) aan de
rateleenheid aan het voeteneinde van de hoofdeenheid is bevestigd (Afbeelding 120). Zet bij het monteren beide
nieuwe schroeven vast met 17,6 ± 4,1 Nm (22 ± 3,3 ft-lb).
5. Verwijder met een 3/16-inch inbussleutel de vier schroeven (E) waarmee de rateleenheid (F) aan de buitenvorm is
bevestigd, werp de schroeven weg en verwijder vervolgens de rateleenheid (Afbeelding 120). Zet bij het monteren
die vier nieuwe schroeven vast met 17,6 ± 4,1 Nm (9,5 ± 1,5 ft-lb).
6. Pak de rateleenheid vast en drek deze richting het hoofdeinde van de brancard om de eenheid te verwijderen.
7. Volg de stappen in omgekeerde volgorde om weer te installeren.
8. Controleer of de brancard naar behoren werkt alvorens deze weer in gebruik te nemen.
Terug naar de inhoudsopgave
4-114

Onderhoudsinformatie

A
B
6506-109-005 REV F
E
F
Rechter-
zijde weergegeven

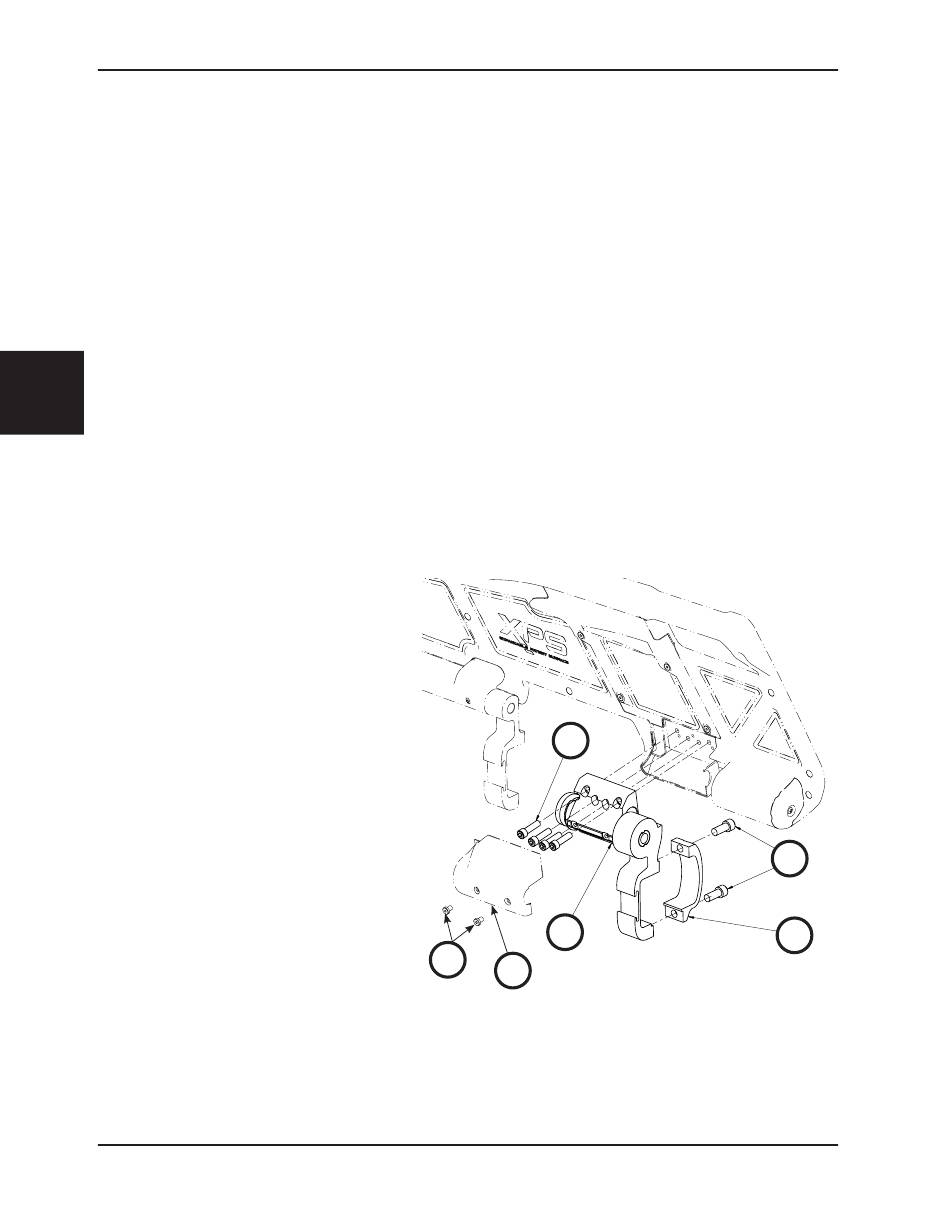

Afbeelding 120
C
D
