RÉGLAGE DU RELÈVE‑BUSTE
Outils nécessaires :
• Clé mixte de 1/2
• Clé hexagonale de 5/32"
• Clé hexagonale de 3/32"
• Petit tournevis pour écrous à fente
Procédure :
1. Pour faciliter l'accès, incliner le relève-buste de 73 degrés.
Remarque : Avant de continuer avec la procédure de réglage
du relève-buste, s'assurer que le vérin (A) est bien inséré
dans l'étrier (B) de façon à ce que le filetage ne dépasse
pas de l'axe du vérin. Si le filetage est visible, utiliser une
clé hexagonale de 3/32 pour retirer la vis de réglage (C)
présente au centre de l'étrier. A l'aide d'un petit tournevis
pour écrous à fente, retirer le « E-clip » et la goupille
(D & E) qui maintient le bas du vérin pneumatique. Visser
entièrement l'axe du vérin (A) dans l'étrier (B). Replacer le
« E-clip » et la goupille (D et E) et replacer la vis de réglage
(C) en utilisant de la Loctite
2. À l'aide d'une clé mixte de 1/2 po, desserrer le boulon
hexagonal (F) situé sur le pivot du relève-buste (J) tout
en maintenant la vis de réglage (H) présente dans le pivot
(Figure 98).
3. À l'aide d'une clé hexagonale 5/32 po, tourner la vis de
réglage (H) jusqu'à ce qu'il n'y ait plus de jeu entre la
poignée de libération manuelle du relève-buste (K) et le
bouton de libération du vérin pneumatique (Figure 98).
Remarque : S'assurer que le relève-buste peut bouger de la
position allongée à une inclinaison d'au moins 73 degrés. Si
ce n'est pas le cas, tourner la vis de réglage d'un demi-tour
dans le sens horaire. Répéter jusqu'à ce que l'inclinaison
atteigne au moins 73 degrés.
4. Abaisser le relève-buste à un angle de 5 à 10 degrés et
relâcher la poignée. Appliquer au moins 22,7 kg de pression
vers le bas sur l'extrémité du relève-buste. Si le relève-buste
s'affaisse, tourner la vis de réglage dans le sens antihoraire.
Répéter jusqu'à ce que le relève-buste ne s'affaisse plus.
5. À l'aide de la clé mixte de 1/2 po, serrer le boulon hexagonal
(F) tout en maintenant la vis de réglage présente dans le
pivot (Figure 98).
6. Vérifier que le système fonctionne correctement avant de le
remettre en service.
www.stryker.com

Informations d'entretien

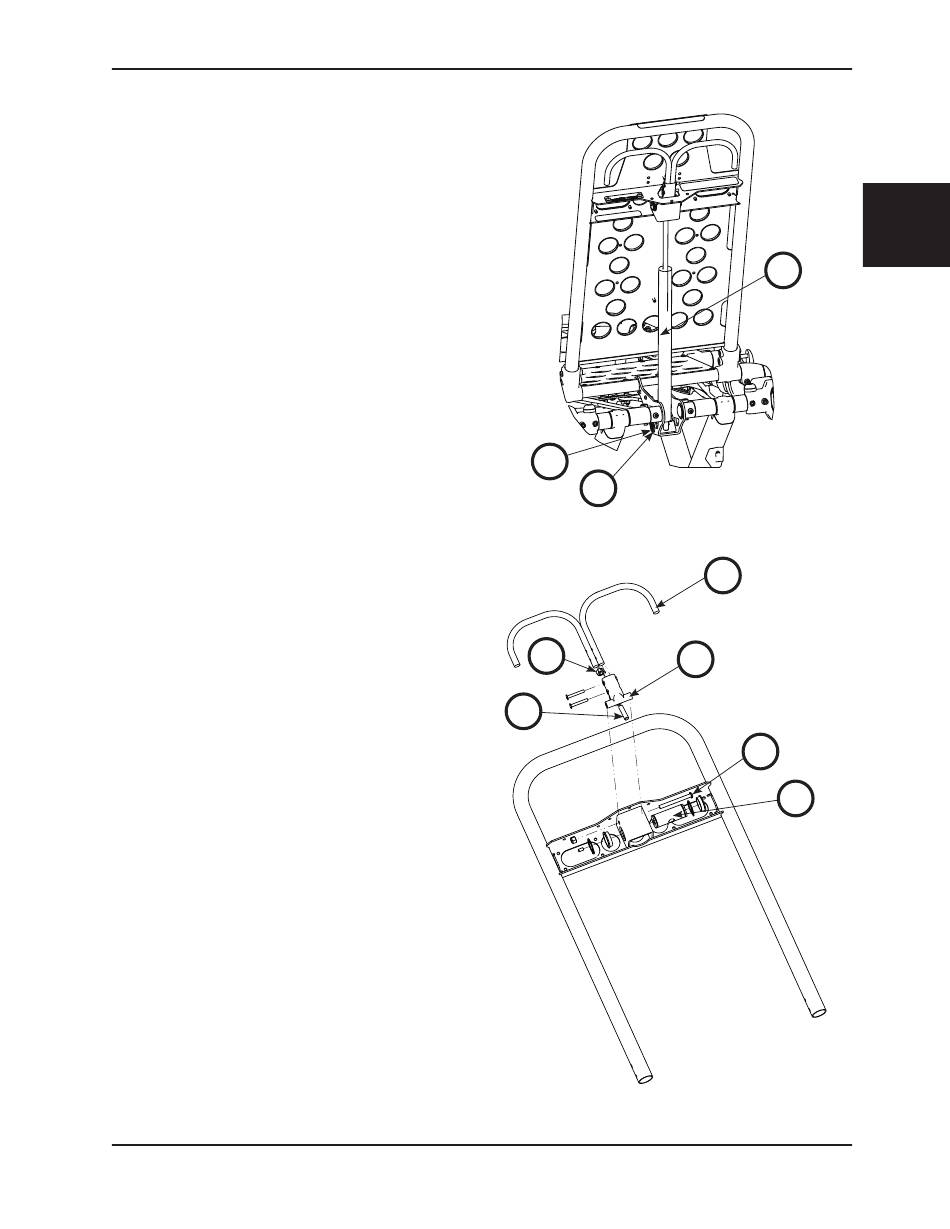

. (Figure 97 et Figure 98)
®
6506-109-005 REV F
E
D
Figure 97
F
J
H
Figure 98
A
K
C
B
