RÉGLAGE DE LA FORCE DE BLOCAGE DES ROUES
Outils nécessaires :
• Clé hexagonale de 5/32 po
• Clé mixte ou douille à six pans creux de 7/16
Procédure :
1. À l'aide de la clé hexagonale de 5/32 et la de clé mixte ou douille à six pans creux de 7/16, retirer la vis à six pans creux du
centre de la pédale de blocage. Le blocage de roue est assemblé en usine avec la pédale réglée à la force de blocage minimum.

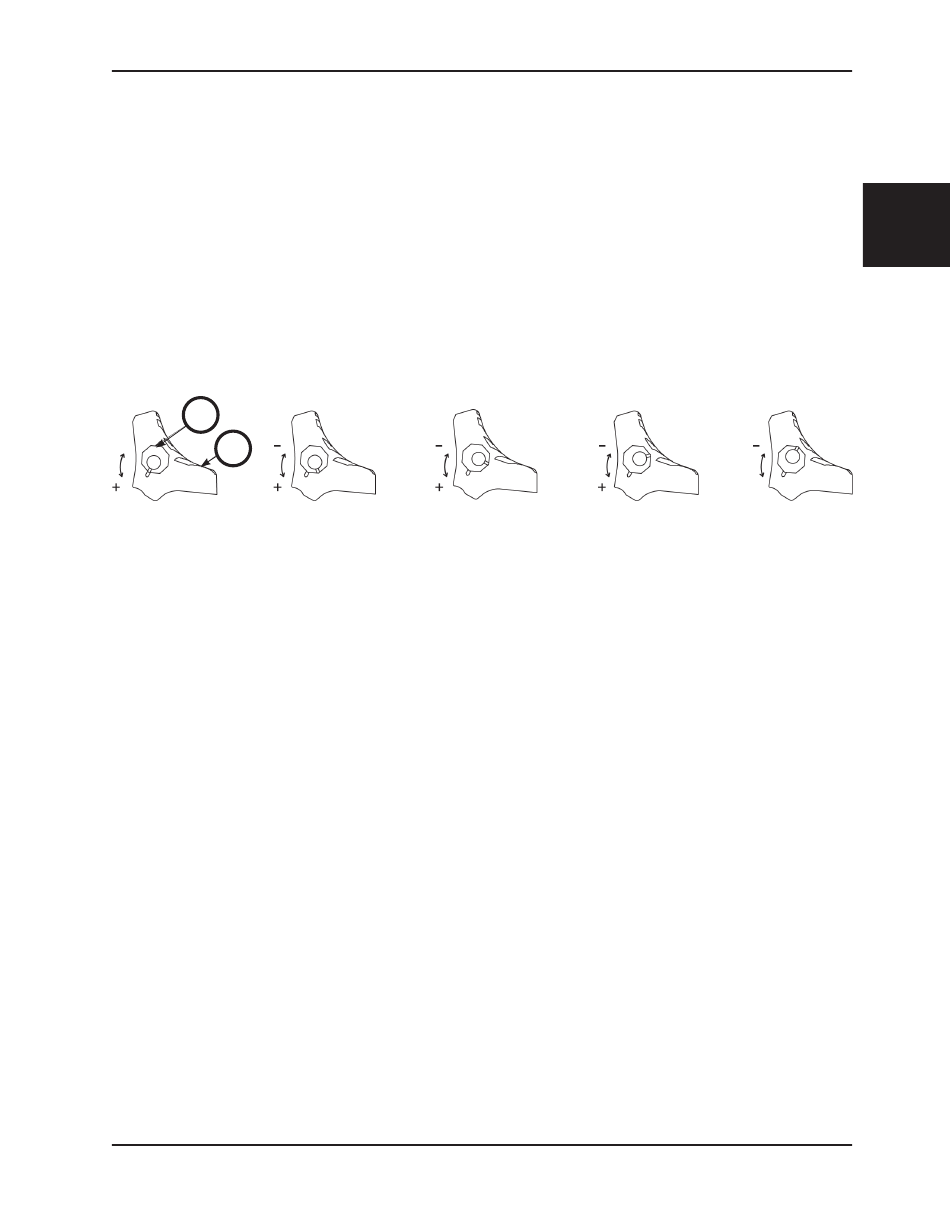

Le repère de la pédale (A) est aligné sur le repère du manchon octogonal (B) (Figure 103).
2. Retirer le manchon (B). Tourner le manchon dans le sens antihoraire pour augmenter la force de blocage de la pédale ou dans
le sens horaire pour la diminuer. Insérer le manchon dans la pédale (Figure 103).
3. À l'aide de la clé hexagonale de 5/32 et de la clé mixte ou douille à six pans creux de 7/16, réinstaller la vis à six pans creux.
4. Tester la force de blocage de la pédale et vérifier qu'elle tient correctement avant de la remettre en service.
B
A
MINIMUM
www.stryker.com
Informations d'entretien
Figure 103
6506-109-005 REV F
MAXIMUM
