De veiligheidshaak van het voertuig installeren

Opmerking: Deze installatie-instructies zijn bedoeld voor brancards die u NIET gaat gebruiken met de Power-LOAD. Zie
voor model 6506-brancards met de Power-LOAD-optie de gebruiks-/onderhoudshandleiding van de Power-LOAD voor
installatie-instructies.

CONFIGURATIE VAN HET VOERTUIG

Conform de Amerikaanse federale voorschriften (KKK-A-1822) moet de bumperhoogte van het voertuig worden
geïnstalleerd op gelijke afstand
het voertuig. De stootkussentrede moet een minimale diepte van 13 cm en een maximale diepte van 25 cm hebben.
Als de bumperdiepte meer dan 18 cm bedraagt, moet de bumper inklapbaar zijn. Installatie van de veiligheidshaak in
ambulances die aan deze Amerikaanse federale specificatie voldoen biedt voldoende vrije ruimte zodat het onderstel
van de brancard tot volledig uitgeschoven stand omlaag kan worden gebracht. De brancard is compatibel met alle
voertuigdekhoogten (zie specificaties voor de maximale laadhoogte) zolang het voertuig voldoet aan de Amerikaanse
federale specificaties in KKK-A-1822.

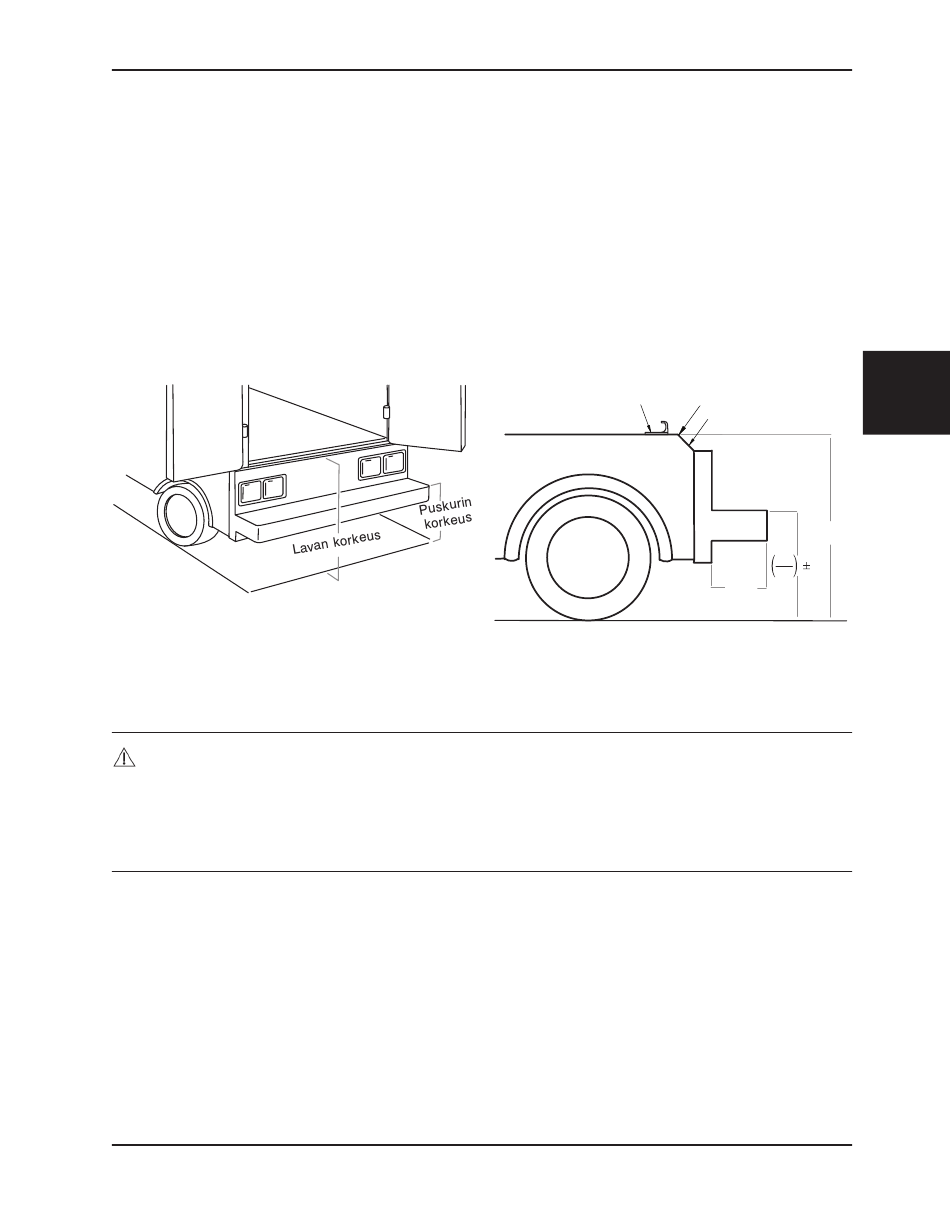

Afbeelding 14
LET OP
• Stel de laadhoogte van de brancard op de juiste stophoogte in voordat u de brancard bedient.
• De veiligheidshaak moet worden geïnstalleerd door een bevoegde monteur die vertrouwd is met de constructie
van ambulances. Raadpleeg de fabrikant van het voertuig alvorens de veiligheidshaak te installeren en zorg dat de
installatie van de veiligheidshaak de remleidingen, zuurstofleidingen, brandstofleidingen, brandstoftank en elektrische
bedrading niet beschadigt of belemmert.
VEREISTE BEVESTIGINGSMIDDELEN VOOR HET INSTALLEREN VAN DE VEILIGHEIDSHAAK (NIET
MEEGELEVERD)
(2) 1/4 inch - 20 inbusbouten*, minimaal kwaliteit 5, voor de korte of lange veiligheidshaak
(2) 1/4 inch - 20 inbusbouten met platte kop*, minimaal kwaliteit 5, voor de J-vormige veiligheidshaak
(2) Platte ringen
(2) Borgringen
(2) ¼"-20 moeren
* De lengte van de inbusbouten hangt af van de dikte van de voertuigvloer. Gebruik bouten die lang genoeg zijn om met
minstens twee schroefdraden helemaal door de vloer van het patiëntcompartiment, de ring en de moer te gaan.
