AUSWECHSELN DER KLINKENFEDER-BAUGRUPPE (XPS-OPTION)

Erforderliche(s) Werkzeug(e):
• 3/32-Zoll-Sechskantschlüssel
• 1/4-Zoll-Sechskantschlüssel
• 3/16-Zoll-Sechskantschlüssel
• Drehmomentschlüssel (N·m (ft-lb))
Vorgehensweise:
Deutsch 1. Die Trage und die Rückenlehne (Fowler) in die vollständig aufrechte Position anheben.
2. Das Seitengitter anheben und einrasten lassen.
3. Mit einem 3/32-Zoll-Sechskantschlüssel die beiden Schrauben (A) entfernen, mit denen die Klinkenfeder-Abdeckung (B)
an der Klinkenfeder-Baugruppe befestigt ist.Die Abdeckung entfernen (Abbildung 120).
4. Mit einem 1/4-Zoll-Sechskantschlüssel die Innensechskantschrauben (C) entfernen, mit denen die Seitengitterklemme (D)
an der Klinkenfeder-Baugruppe am Fußende der Hauptbaugruppe befestigt ist (Abbildung 120). Beim Einbau die beiden
neuen Schrauben mit einem Drehmoment von 29,83 ± 4,4 N·m (22 ± 3,3 ft-lb) festziehen.
5. Mit einem 3/16-Zoll-Sechskantschlüssel die vier Schrauben (E) entfernen, mit denen die Klinkenfeder-Baugruppe (F)
an der überspritzten Baugruppe befestigt ist, und entsorgen. Anschließend die Klinkenfeder-Baugruppe abnehmen
(Abbildung 120).Beim Einbau die vier neuen Schrauben mit einem Drehmoment von 12,88 ± 2 N·m (9,5 ± 1,5 ft-lb)
festziehen.
6. Die Klinkenfeder-Baugruppe greifen und durch Ziehen in Richtung des Kopfendes der Trage abnehmen.
7. Für den Wiedereinbau die Schritte in umgekehrter Reihenfolge durchführen.
8. Die Einheit vor dem Wiedereinsatz auf einwandfreie Funktion überprüfen.
Zurück zum Inhaltsverzeichnis
3-114
Wartungsinformationen
A
B
6506-109-005 REV F
E
F

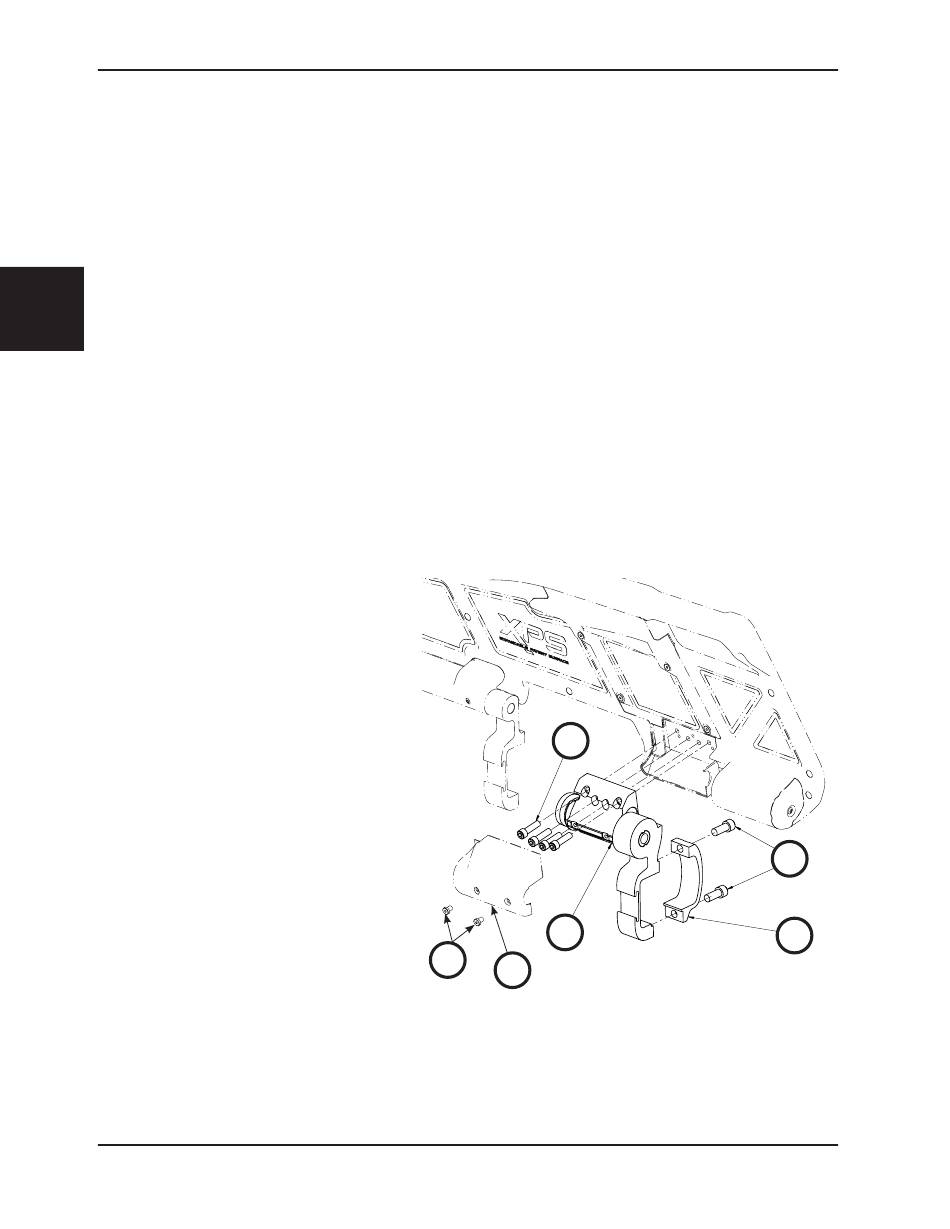

Abbildung zeigt
rechte Seite
Abbildung 120
C
D
