AUSWECHSELN DES HYDRAULISCHEN MANUELLEN ENTRIEGELUNGSVENTILS

Erforderliche(s) Werkzeug(e):
• T27 Torx-Schlüssel
• 7/16-Zoll-Kombischlüssel
• 1/8 Zoll-Sechskantschlüssel
• 7/8 Zoll-Sechskantschlüssel
• (2) Sägeböcke
Vorgehensweise:
Deutsch
1. Die Trage in die vollständig aufrechte Position anheben.
2. Die Liegefläche auf die zwei Sägeböcke auflegen und den manuellen Entriegelungsgriff betätigen, um den Druck des
Hydrauliköls zu verringern.
3. Mit einem T27 Torx-Schlüssel die zwei Halbrundkopfschrauben (A) entfernen, welche die Halterung des manuellen

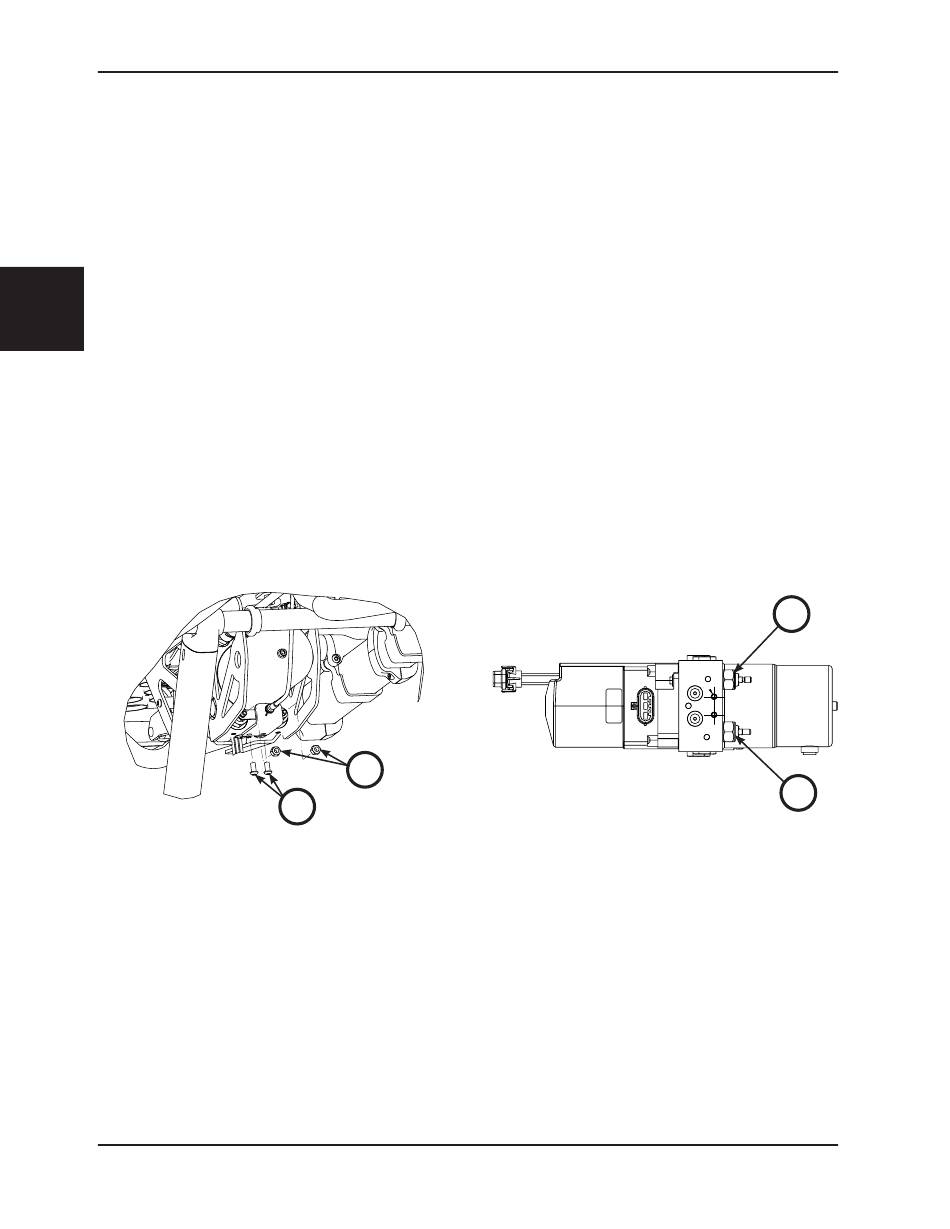

Entriegelungsseilzugs am Boden der Hydraulik-Unterbaugruppe sichern (Abbildung 109).
4. Einen 1/8 Zoll-Sechskantschlüssel durch den Ventilschaft an der Nut des Ventilkörpers platzieren, um den Ventilschaft in
der Position zu fixieren.
5. Mit einem 7/16-Zoll-Kombischlüssel die selbstsichernden Sechskantmuttern (B) von den Ventilschäften abmontieren
(Abbildung 109).
6. Mit einem 7/8-Zoll-Kombischlüssel das auszuwechselnde Ventil (C oder D) herausnehmen (Abbildung 110).
7. Für den Wiedereinbau die Schritte in umgekehrter Reihenfolge vornehmen.
8. Die Trage auf einwandfreie Funktion überprüfen. Die Trage dazu mehrere Male auf- und abbewegen. Gegebenenfalls
Hydrauliköl nachfüllen. Siehe „Auffüllen des Hydraulikblockreservoirs" auf
9. Die Einheit vor dem Wiedereinsatz auf einwandfreie Funktion überprüfen.
Zurück zum Inhaltsverzeichnis
3-108
Wartungsinformationen
B
A
Abbildung 109
Seite
6506-109-005 REV F
3-102.
Abbildung 110
www.stryker.com
C
D
