SOSTITUZIONE DEL CILINDRO IDRAULICO

Attrezzi necessari:
• Chiave combinata da 9/16"
• Chiave combinata da 3/4"
• Chiave combinata da 11/16"
• Chiave combinata da 13/16"
• Chiave combinata da 3/8"
• Chiave esagonale da 1/8"
• (2) Cavalletto
Procedura:
1. Sollevare la barella in posizione completamente verticale.
2. Utilizzando due cavalletti, sostenere il piano rete
e attivare la maniglia di rilascio manuale e comprimere
manualmente il pistone per allentare la tensione sul
bullone di collegamento del tubo trasversale del carrello.

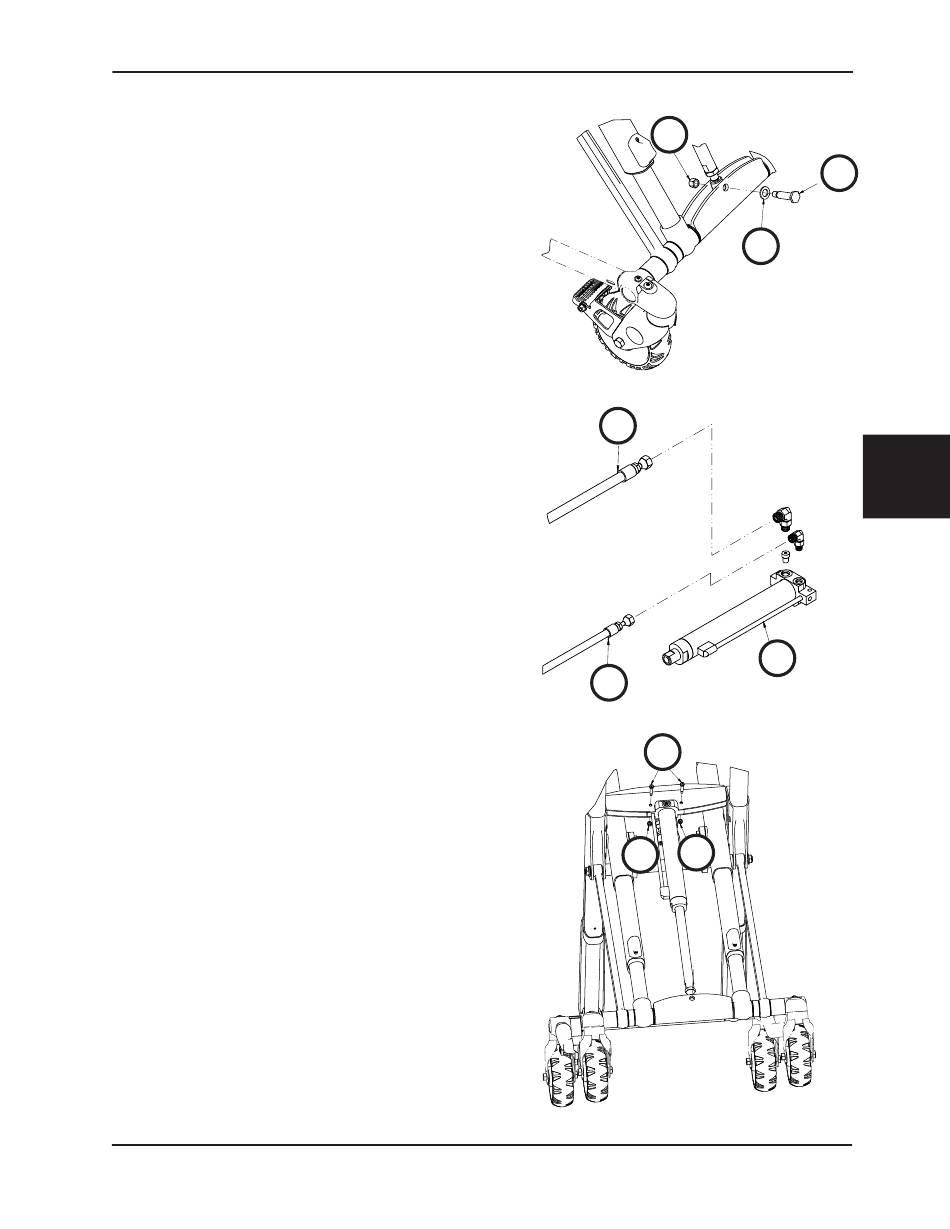

3. Con una chiave combinata da 3/4" e 9/16" rimuovere
il perno di fissaggio asta (A), la rondella (B), il dado
esagonale Nylock (C) che fissano il cilindro idraulico al
carrello (Figura 111).
4. Azionare la maniglia di rilascio manuale e comprimere
completamente il cilindro idraulico.
5. Con una chiave combinata da 11/16" e 13/16" rimuovere
entrambi i tubi flessibili (D) dal cilindro idraulico (E)
(Figura 112).
Nota: si verificherà una fuoriuscita di olio idraulico dai
tubi flessibili e dal cilindro. Stendere per terra alcune
salviette per raccogliere l ' olio.
6. Per ridurre al minimo la quantità di fluido perso, tenere le
estremità dei tubi flessibili in alto e in posizione verticale.
7. Con una chiave esagonale da 1/8" e una chiave combinata
3/8" rimuovere le due viti di fermo a esagono incassato
(F) e i dadi esagonali Fiberlock (G) che fissano il cilindro
idraulico al carrello (Figura 113).
8. Ripetere la procedura in ordine inverso per reinstallare.
9. Controllare il funzionamento issando e calando la barella
diverse volte. Aggiungere olio idraulico in base alla
necessità. Vedere "Riempimento del serbatoio del gruppo
idraulico" a pagina 5‑102.
10. Verificare che l ' unità funzioni correttamente prima di
rimetterla in servizio.
www.stryker.com
Informazioni sulla manutenzione
6506-109-005 REV F
C
B
Figura 111
D
E
D
Figura 112
F
G
G
Figura 113
