AANSLUITBLOK VERVANGEN

Benodigd gereedschap:
• T20 Torx-schroevendraaier
• T25 Torx-schroevendraaier
Procedure:
1. Breng de brancard volledig omhoog.
2. Verwijder de accu en bewaar deze voor het
terugplaatsen.

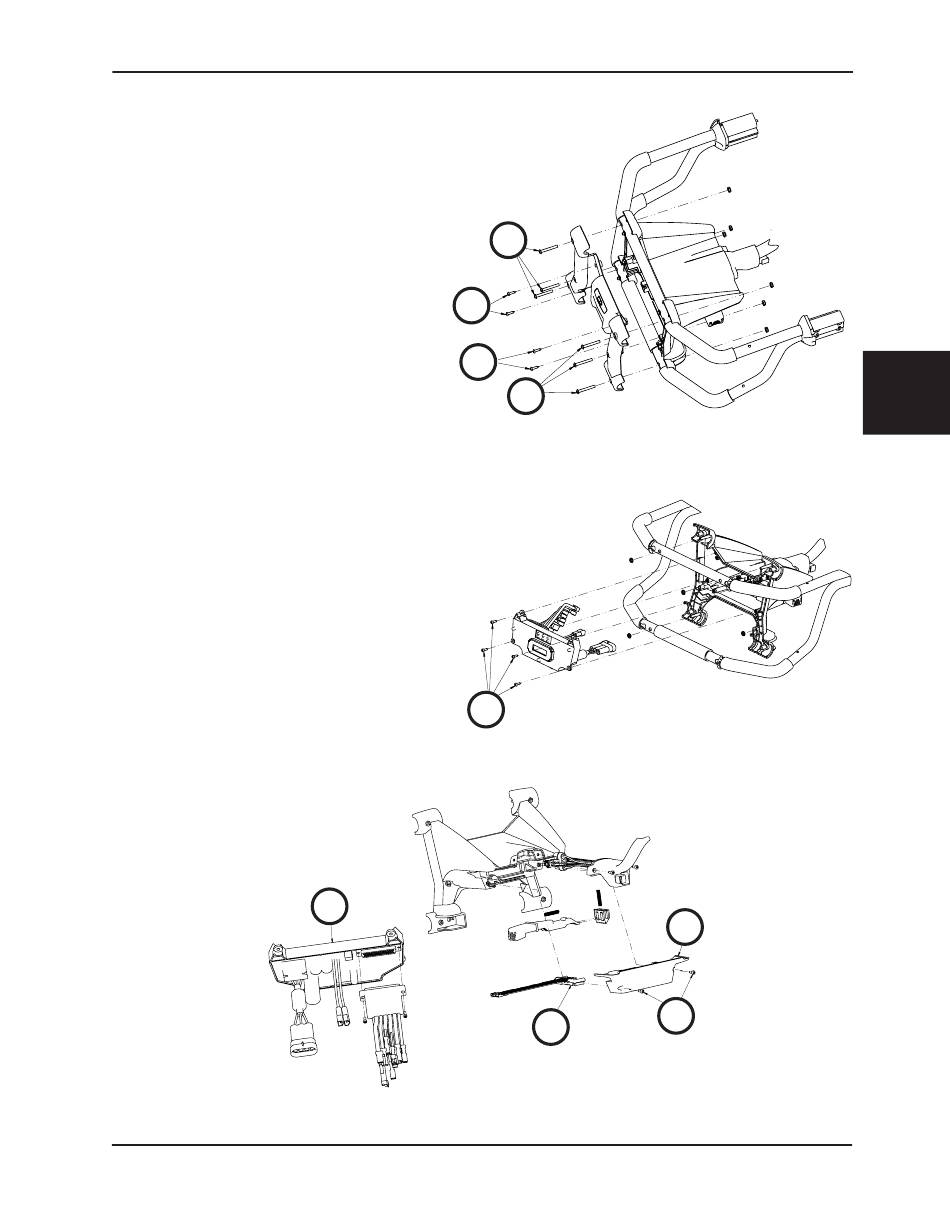

3. Verwijder met een T25 Torx-schroevendraaier de
zes buitenste bolkopbouten (A) uit de frontplaat
(Afbeelding 115). Bewaar alle schroeven voor
het terugplaatsen.
4. Verwijder met een T20 Torx-schroevendraaier
de vier binnenste deltaschroeven (B) van de
frontplaat om de frontplaat te verwijderen
(Afbeelding 115). Bewaar alle schroeven en de
frontplaat voor het terugplaatsen.
5. Verwijder met een T20 Torx-schroevendraaier
de vier deltaschroeven (C) waarmee de
elektronische eenheid aan de behuizing aan het
voeteneinde is bevestigd en trek de elektronische
eenheid naar buiten (Afbeelding 116). Bewaar
alle onderdelen voor het terugplaatsen.
6. Maak de zwarte en rode draden los waarmee
de kabeleenheid van de brancard (D) op de
printplaat (E) is aangesloten (Afbeelding 117).
7. Verwijder met een T20 Torx-schroevendraaier
de twee deltaschroeven (F) uit de bodemplaat
van de behuizing aan het voeteneinde (G) om
de behuizing te verwijderen (Afbeelding 117).
Bewaar alle onderdelen voor het terugplaatsen.
8. Verwijder het aansluitblok en werp het weg.
9. Volg de omgekeerde stappen voor de montage.
10. Controleer op een juiste werking door de brancard
enkele malen omhoog en omlaag te bewegen.
11. Controleer of de eenheid naar behoren werkt
alvorens deze weer in gebruik te nemen.
www.stryker.com
Onderhoudsinformatie
A
B
B
C
E
Afbeelding 117
6506-109-005 REV F
A
Afbeelding 115
Afbeelding 116
G
F
D
