SUSTITUCIÓN DE LA VÁLVULA DE DESBLOQUEO MANUAL HIDRÁULICA
Herramientas necesarias:
• Destornillador Torx T27
• Llave combinada de 7/16"
• Llave hexagonal de 1/8"
• Llave hexagonal de 7/8"
• (2) caballetes de serrar
Procedimiento:
1. Levante la camilla en posición vertical.
2. Con dos caballetes de serrar, soporte la plataforma de la camilla y active la manija de desbloqueo manual para reducir la tensión
de la presión del aceite hidráulico.

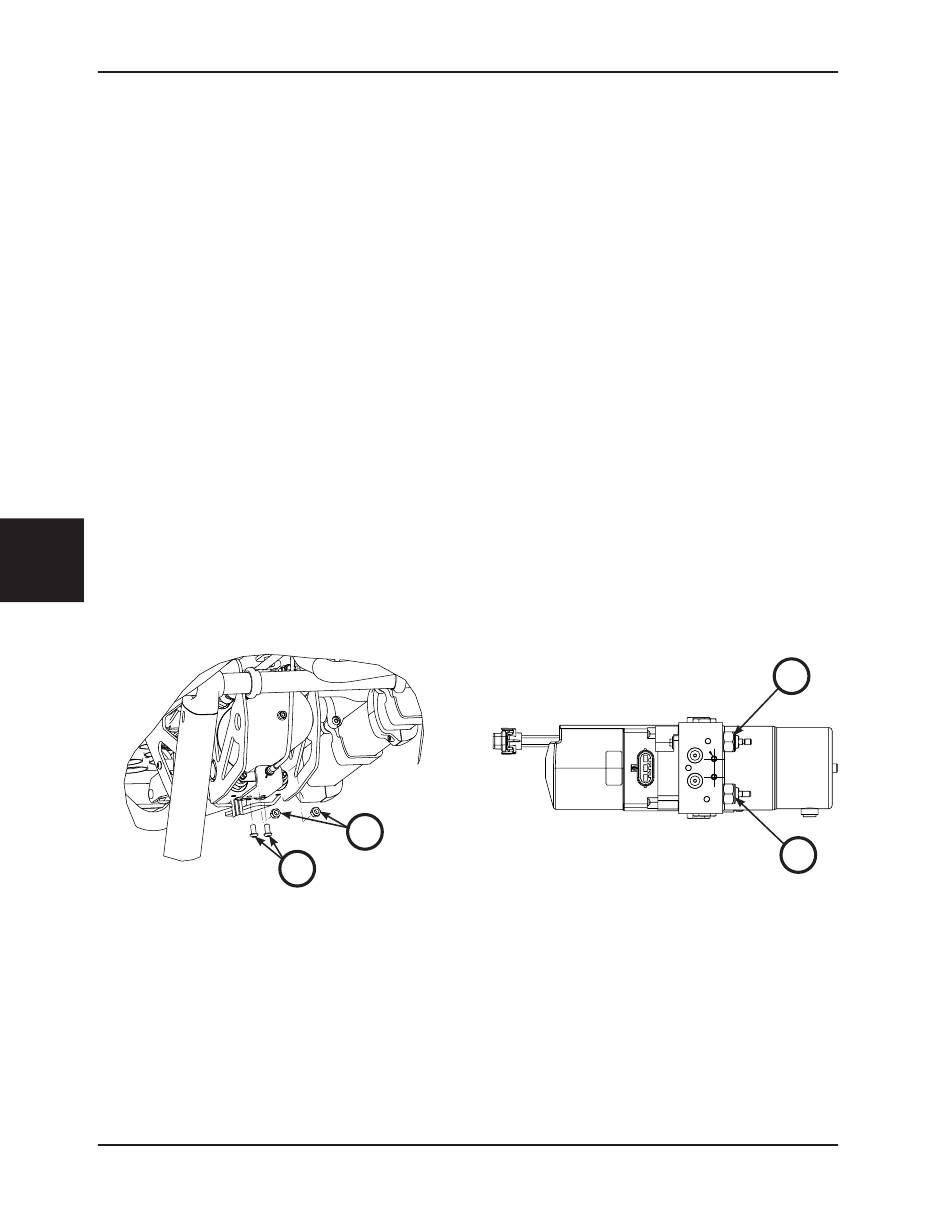

3. Con un destornillador Torx T27, extraiga los dos tornillos de cabeza redonda (A) que fijan el soporte del cable de desbloqueo
manual del subconjunto hidráulico (Figura 109).
4. Con una llave hexagonal de 1/8", coloque la llave hexagonal a través del vástago en la ranura del cuerpo de la válvula para
mantener el vástago de la válvula en su posición.
5. Con una llave combinada de 7/16", extraiga la tuerca hexagonal Nylock ((B) de cada uno de los vástagos de la válvula
(Figura 109).
6. Con una llave combinada de 7/8", extraiga la válvula (C o D) que se ha de sustituir (Figura 110).
7. Para volver a instalar repita los pasos anteriores en orden inverso.
8. Compruebe el funcionamiento subiendo y bajando la camilla varias veces. Si es necesario, añada aceite hidráulico. Consulte
"Llenado del depósito del conjunto hidráulico" en la
9. Compruebe que la unidad funciona correctamente antes de volver a ponerla en servicio.
Español
Volver al índice
6-108
Información de reparaciones
página
B
A
Figura 109
6506-109-005 REV F
6-102.
Figura 110
C
D
