RÄIKKÄYKSIKÖN VAIHTAMINEN (XPS-VAIHTOEHTO)
Tarvittavat työkalut:
• 3/32 tuuman kuusiokoloavain
• 1/4 tuuman kuusiokoloavain
• 3/16 tuuman kuusiokoloavain
• Momenttiavain (ft-lb) (nM)
Menettely:
1. Nosta paarit ja selkätuki täysin pystyyn asentoon.
2. Kohota sivukaide ylimpään ja lukittuun asentoon.

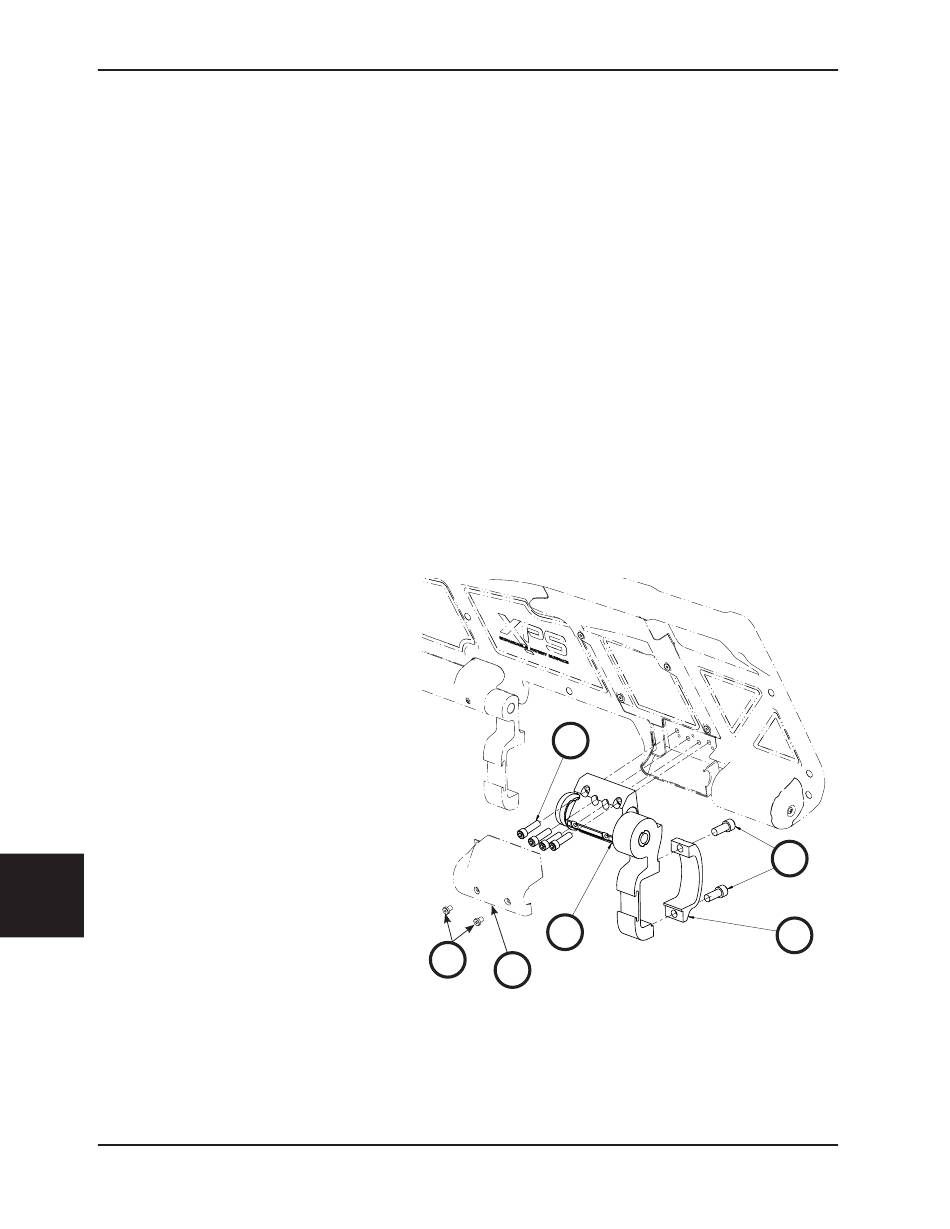

3. Käytä 3/32 tuuman kuusiokoloavainta. Irrota kaksi ruuvia (G), jotka kiinnittävät räikän suojuksen (B) räikkäyksikköön.
Poista kansi (Kuva 120).
4. Käytä 1/4 tuuman kuusiokoloavainta. Irrota kuusiokoloruuvit (C), jotka kiinnittävät sivukaiteen puristimen (D)
pääkokoonpanon jalkopäässä olevaan räikkäyksikköön (Kuva 120). Kiristä molemmat uudet ruuvit asennuksen
yhteydessä tiukkuuteen 22 ± 3,3 ft-lb (29,8 Nm ± 4,4 Nm).
5. Käytä 3/16 tuuman kuusiokoloavainta. Irrota neljä ruuvia (E), jotka kiinnittävät räikkäyksikön (F) valukuoriyksikköön,
ja hävitä ne. Irrota sitten räikkäyksikkö (Kuva 121). Kiristä neljä uutta ruuvia asennuksen yhteydessä tiukkuuteen 9,5
± 1,5 ft-lb (12,8 ± 2,03 Nm).
6. Tartu räikkäyksikköön ja irrota se vetämällä sitä eteenpäin kohti paarien päänpuoleista päätä.
7. Takaisin asentaminen tapahtuu tekemällä vaiheet käänteisessä järjestyksessä.
8. Varmista yksikön oikea toiminta ennen sen palauttamista käyttöön.
Suomi
Takaisin sisällysluetteloon
10-114
Huoltotiedot
E
F
A
B
6506-109-005 REV F
Kuvassa oikea
puoli
Kuva 120
www.stryker.com
C
D
