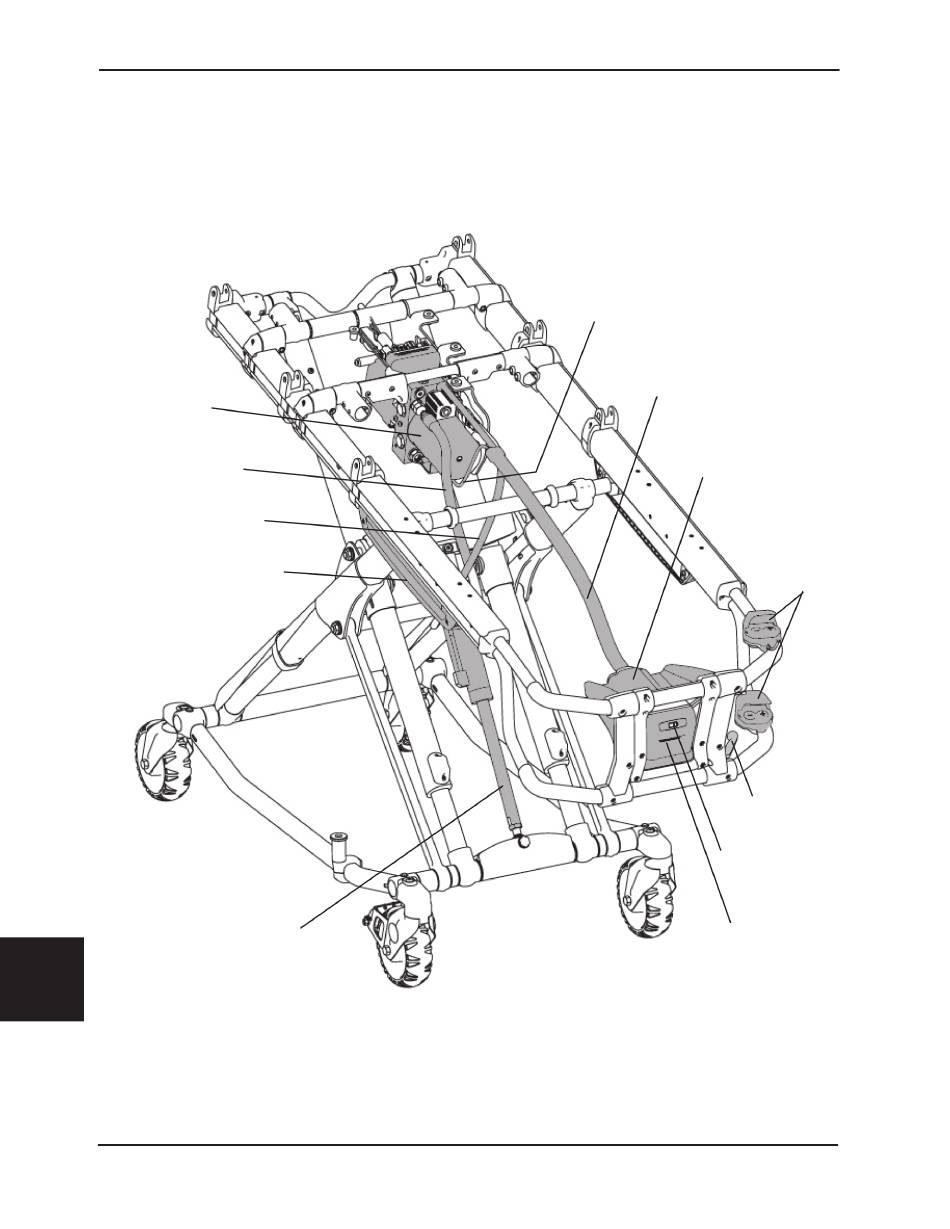

UMIEJSCOWIENIE ELEMENTÓW ELEKTRONICZNYCH I ELEMENTÓW UKŁADU HYDRAULICZNEGO
Uwaga: Niektóre elementy usunięto w celu zachowania przejrzystości.
Zespół kolektora
hydraulicznego
Przewód hydrauliczny po
stronie zaślepki siłownika
Przewód hydrauliczny po
stronie tłoczyska
Obudowa czujników
(w środku czujnik Halla)
Siłownik hydrauliczny
Polski
Powrót do spisu treści
11-86
Rozwiązywanie problemów
rys. 93
6506-109-005 REV F
Cięgno zwalniania ręcznego
Przewód główny
Obudowa układów
elektronicznych (w środku
płyta sterowania)
Ręczny rezerwowy
uchwyt zwalniania
Kontrolka zasilania
Dioda LED
Ekran LCD
www.stryker.com
Przełączniki
