SUBSTITUIÇÃO DO CONJUNTO DE ROQUETE (OPÇÃO XPS)
Ferramentas necessárias:
• Chave sextavada de 3/32"
• Chave sextavada de 1/4"
• Chave sextavada de 3/16"
• Chave dinamométrica (Nm/pés-lb)
Procedimento:
1. Elevar a maca e a cabeceira Fowler para a posição vertical máxima.
2. Levantar a grade lateral para a posição vertical e trancada.
3. Com uma chave sextavada de 3/32", retirar os dois parafusos (A) que fixam a cobertura do roquete (B) ao conjunto de roquete.
Remover a cobertura (Figura 120).
4. Com uma chave sextavada de 1/4", remover os parafusos sextavados interiores (C) que fixam o grampo da calha lateral (D) ao
conjunto de roquete no lado dos pés do conjunto principal (Figura 120). Durante a instalação, apertar ambos os parafusos novos
a 29,8 Nm ± 4,4 Nm (22 ± 3,3 pés-lb).
5. Utilizando uma chave sextavada de 3/16", remover os quatro parafusos (E) que fixam o conjunto de roquete (F) ao conjunto
do revestimento e eliminar e, em seguida, remover o conjunto de roquete (Figura 120). Durante a instalação, apertar os quatro
parafusos novos a 12,8 ± 2,03 Nm (9,5 ± 1,5 pés-lb).
6. Agarrar no conjunto de roquete e puxá-lo em direcção ao lado da cabeça da maca para remover.
7. Inverter os passos para reinstalar.
8. Verificar se a unidade está a funcionar correctamente antes de voltar a utilizá-la.
Português
Voltar ao índice
7-114
Informações sobre actividades de manutenção
E
F
A
B

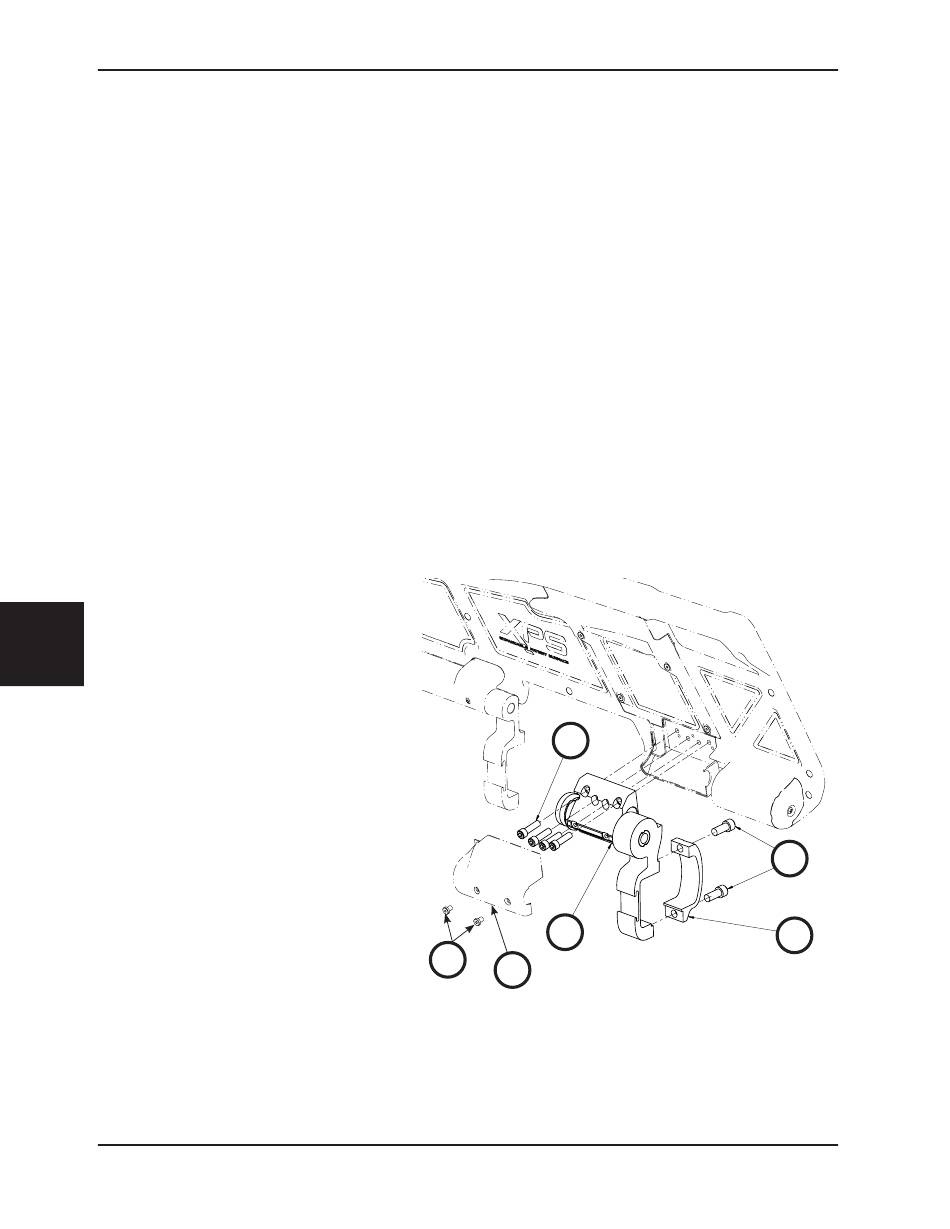

Figura 120
