UTBYTE AV SPÄRRENHET (ALTERNATIVET XPS)
Nödvändiga verktyg:
• 3/32" insexnyckel
• 1/4" insexnyckel
• 3/16" insexnyckel
• Momentnyckel (Nm (ft-lb))
Procedur:
1. Lyft upp bårvagnen och Fowler-ryggstödet till helt upprätt läge.
2. Lyft upp sänggrinden till det övre och låsta läget.
3. Avlägsna de två skruvarna (A) som håller fast spärrhöljet (B) vid spärrenheten med hjälp av en 3/32" insexnyckel.
Ta bort höljet (Figur 120).
4. Ta bort skruvarna med sexkantshål (C) som fäster sänggrindens klämma (D) vid spärrenheten i fotändan av
huvudenheten med hjälp av en 1/4" insexnyckel (Figur 120). Vid installationen ska båda den nya skruvarna dras åt
med vridmomentet 29,8 ±4,5 Nm (22 ±3,3 ft-lb).
5. Avlägsna de fyra skruvarna (E) som håller fast höljet över frigöringskontrollen (F) vid den övergjutna enheten med
hjälp av en 3/16" insexnyckel och kassera, ta sedan bort spärrenheten (Figur 120). Vid installationen ska de fyra
nya skruvarna dras åt med vridmomentet 12,9 ±2,0 Nm (9,5 ±1,5 ft-lb).
6. Grip tag i spärrenheten och dra den mot bårvagnens huvudände för att ta bort den.
7. Utför stegen i omvänd ordning för att återmontera.
8. Bekräfta att enheten fungerar ordentligt innan den åter tas i drift.
Svenska
Tillbaka till innehållsförteckningen
8-114
Serviceinformation
A
B
6506-109-005 REV F
E
F
Höger
sida visas

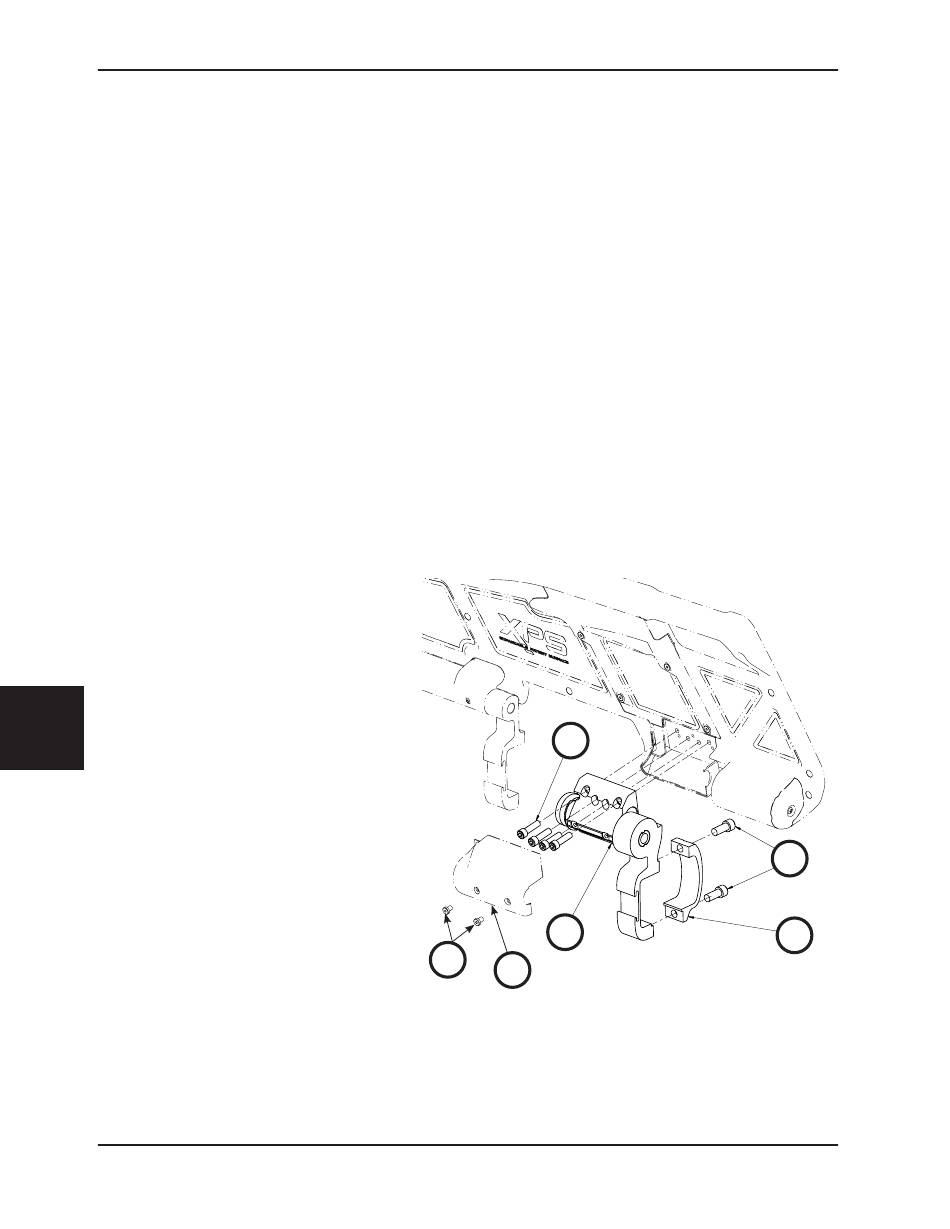

Figur 120
C
D
