UDSKIFTNING AF DEN HYDRAULISKE CYLINDER

Nødvendigt værktøj:
• 9/16" stjernegaffelnøgle
• 3/4" stjernegaffelnøgle
• 11/16" stjernegaffelnøgle
• 13/16" stjernegaffelnøgle
• 3/8" stjernegaffelnøgle
• 1/8" unbrakonøgle
• Savbuk (2 stk.)
Procedure:
1. Hæv båren til opretstående stilling.
2. Støt båren med to savbukke, aktiver det manuelle
udløsningshåndtag, og tryk stemplet manuelt ned for
at fjerne spændingen på møtrikken, der forbinder det
nederste tværrør.
3. Fjern med en 3/4" og en 9/16" stjernegaffelnøgle
stangfastgørelsespinden (A), spændeskiven (B) og
den sekskantede Nylock-møtrik (C), som fastgør den

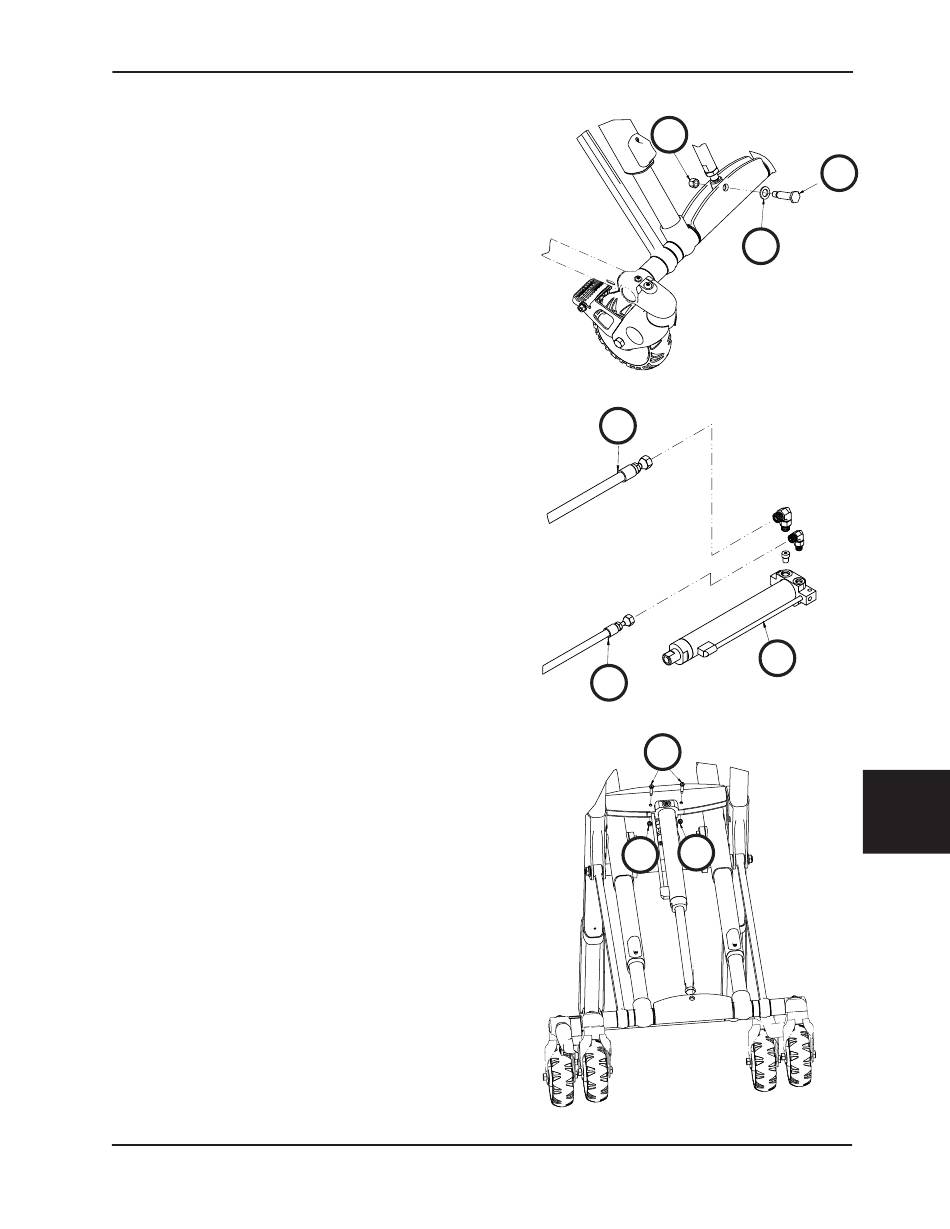

hydrauliske cylinder til understellet (Figur 111).
4. Aktiver det manuelle udløsningshåndtag, og tryk den
hydrauliske cylinder helt ned.
5. Fjern begge slanger (D) fra den hydrauliske cylinder (E)
med en 11/16" og en 13/16" stjernegaffelnøgle (Figur
112).
Bemærk: Der vil lække hydraulisk olie fra slangerne og
cylinderen. Læg håndklæder ud for at opsamle olien.
6. Hold slangeenderne højt og opad for at mindske den
mængde væske, der tabes.
7. Fjern de to sokkelhovedskruer (F) og de sekskantede
Fiberlock-møtrikker (G), der fastgør den hydrauliske
cylinder til understellet, med en 1/8" unbrakonøgle og en
3/8" stjernegaffelnøgle (Figur 113).
8. Udfør trinene i modsat rækkefølge for at genmontere.
9. Kontrollér funktionaliteten ved at køre båren op og ned
nogle gange. Tilsæt om nødvendigt hydraulisk olie.
Se "Fyldning af beholderen i den hydrauliske enhed"
på side 9-102.
10. Kontrollér, at enheden fungerer korrekt, inden den tages
i brug igen.
