AJUSTE DEL RESPALDO

Herramientas necesarias:
• Llave combinada de 1/2"
• Llave hexagonal de 5/32"
• Llave hexagonal de 3/32"
• Destornillador plano pequeño
Procedimiento:
1. Para poder acceder mejor, mueva el respaldo a 73 grados.
Nota: antes de continuar con el procedimiento de ajuste del
respaldo, asegúrese de que el cilindro (A) está totalmente
enroscado en el yugo (B) de modo que no se vea ninguna
rosca en el eje del cilindro. Si queda alguna rosca, utilice una
llave hexagonal de 3/32" para extraer el tornillo de fijación
(C) situado en el centro del yugo. Con un destornillador
ranurado pequeño, extraiga el gancho en e y el pasador
(D y E) que sujeta la parte inferior del cilindro neumático.
Enrosque el eje del cilindro (A) totalmente en el yugo (B).
Sustituya el gancho en e y pasador (D y E), y sustituya el
tornillo de fijación (C) con Loctite
2. Con una llave combinada de 1/2", afloje la tuerca hexagonal
(F) situada en el pivote del respaldo (J) al mismo tiempo
que sujeta el tornillo de fijación (H) fijado en el pivote
(Figura 98).
3. Con una llave hexagonal de 5/32", gire el tornillo de
fijación (H) hasta que no haya espacio entre la manija de
desbloqueo del respaldo (K) y el botón de desbloqueo del
cilindro neumático (Figura 98).
Nota: asegúrese de que el respaldo pasa de la posición
horizontal hasta al menos 73 grados. En caso contrario, gire
el tornillo de fijación 1/2 vuelta hacia la derecha. Repita
hasta que se consiga un desplazamiento de al menos
73 grados.
4. Baje el respaldo a un ángulo de 5−10 grados y suelte la
manija. Aplique aproximadamente 22,7 kg de fuerza hacia
abajo en el extremo del respaldo. Si el respaldo se desplaza
hacia abajo, gire el tornillo de fijación hacia la izquierda.
Repita hasta que el respaldo no se desplace hacia abajo.
5. Con una llave combinada de 1/2", apriete la tuerca hexagonal
(F) al mismo tiempo que sujeta el tornillo de fijación fijado
en el pivote (Figura 98).
6. Compruebe que la unidad funciona correctamente antes de
volver a ponerla en servicio.
www.stryker.com
Información de reparaciones

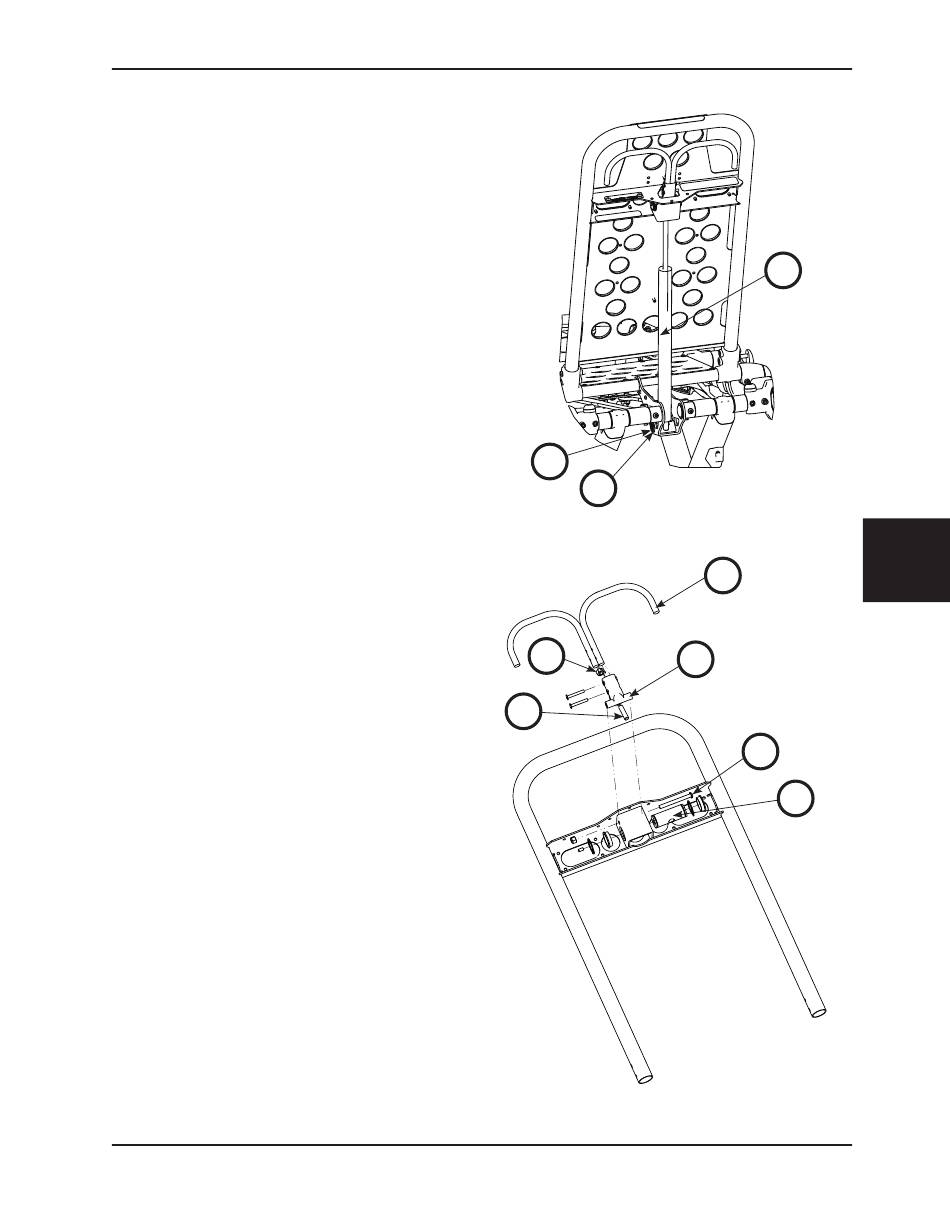

® . (Figura 97 y Figura 98)
6506-109-005 REV F
E
D
Figura 97
F
J
H
Figura 98
A
Español
K
C
B
