REMPLACEMENT DU MONTANT DE RETENUE DE LA
CIVIÈRE
Outils nécessaires :
• Tournevis Torx T30
• Clé hexagonale de 5/32"
Français
• Clé dynamométrique (en pouces-livres)
Procédure :
1. Redresser la civière en position complètement droite.
2. Tourner la civière du côté gauche du patient.
Remarque : Repérer la flèche ou la rainure sur le support
inférieur. Le montant de retenue de remplacement devra
être monté avec la même orientation sur la civière.
3. À l'aide d'un tournevis Torx T30, retirer les deux vis
d'assemblage à six pans creux (A) qui maintiennent le
montant de retenue de la civière sur le tube de la base
(B) (Figure 107). Jeter les vis et le montant de retenue de la civière.
4. Insérer la vis d'assemblage à tête ronde (C) à travers le chapeau du montant de retenue (D) et le montant de retenue (E), puis
dans le support de goupille supérieur (F) (Figure 107).
5. À l'aide d'une clé hexagonale de 5/32 po, serrer à fond la vis d'assemblage à tête ronde (C) pour sécuriser le chapeau du
montant de retenue (D) et le montant de retenue (E) sur le support de goupille supérieur (F) (Figure 107). À l'aide d'une clé
dynamométrique, serrer au couple entre 11,3 – 15,8 Nm (100 – 140 in-lb).
6. Assembler le montant de retenue de la civière sur le châssis. Aligner les trous des supports et insérer deux vis d'assemblage à
six pans creux (A) dans les trous filetés du support de goupille inférieur (G) (Figure 107).
7. À l'aide d'un tournevis Torx T30, serrer entièrement les deux vis à six pans creux.
8. Vérifier que le système fonctionne correctement avant de le remettre en service.
Remarque : Il peut être nécessaire de régler l'ensemble de pince à rails afin de compenser un changement éventuel de la position
du montant de retenue en fonction du fabricant et du numéro de modèle de la civière d'ambulance.
REMPLACEMENT DU MONTANT DE RETENUE DE LA CIVIÈRE
Outils nécessaires :
• Tournevis Torx T25
• Clé hexagonale de 5/32"
• Clé dynamométrique (en pouces-livres)
Procédure :
1. A l'aide d'un tournevis Torx T25 ou d'une clé hexagonale de 5/32, retirer la vis d'assemblage à tête ronde qui maintient le
chapeau du montant de retenue de la civière et le montant de retenue sur le support de goupille supérieur. Jeter la vis.
2. À l'aide d'une clé hexagonale de 5/32 po, installer et serrer à fond la vis d'assemblage à tête ronde (0004-503-000) pour
sécuriser le chapeau du montant de retenue et le tube de la portion supérieure du montant de retenue. À l'aide d'une clé
dynamométrique, serrer au couple entre 11,3 – 15,8 Nm (100 – 140 in-lb).
Remarque : Si vous ne pouvez pas serrer au couple à 11,3 – 15,8 Nm (100 – 140 in-lb), vous devez remplacer le montant de
retenue de la civière complet. Cf. « Remplacement du montant de retenue de la civière ».
3. Vérifier que le système fonctionne correctement avant de le remettre en service.
Retour à la table des matières
2-106
Informations d'entretien
6506-109-005 REV F
C
D
E
F
B
G
A

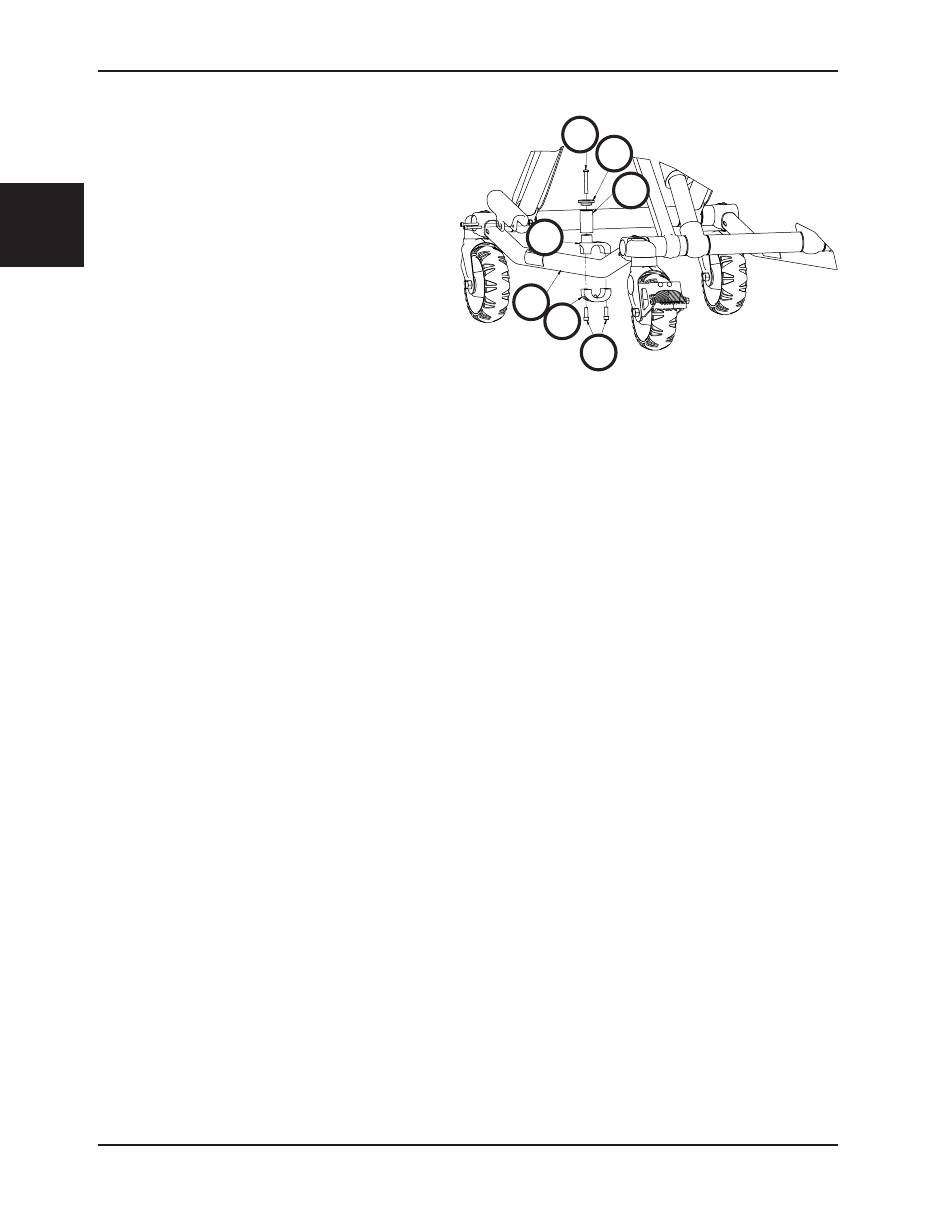

Figure 107
