REMPLACEMENT DE LA RIDELLE (OPTION XPS)

Outils nécessaires :
• Tournevis Torx T25
• Clé hexagonale de 1/4"
• Clé hexagonale de 3/16"
• Tournevis plat
• Marteau anti-rebond
• Clé dynamométrique (en N·m (pieds-livres))
Procédure :
1. Redresser la civière et le relève-buste en position verticale
(complètement droite).
2. Retirer le matelas.

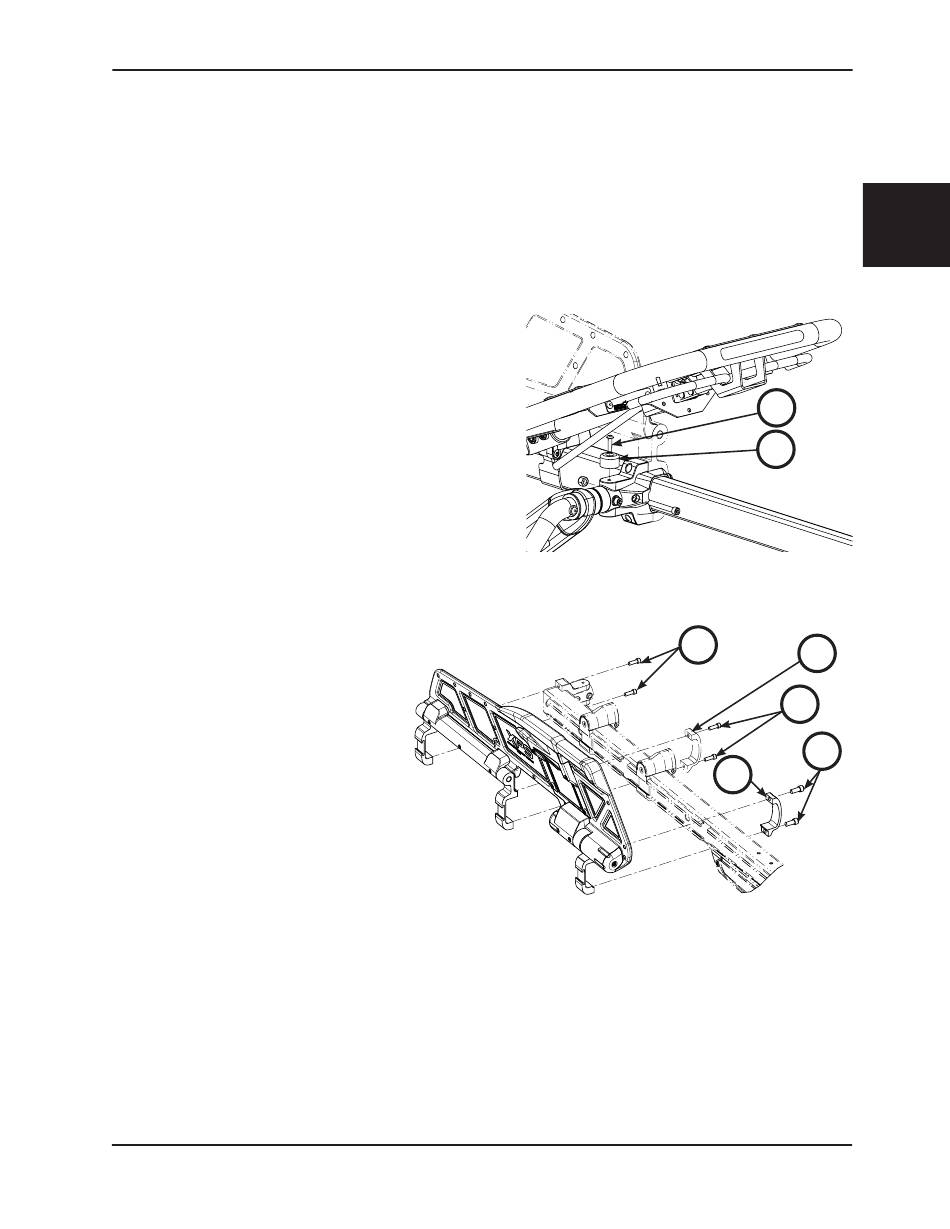

3. À l'aide d'un tournevis Torx T25, retirer la vis d'assemblage à tête
ronde (A) et le pare-chocs noir (B) du côté où la ridelle doit être
remplacée (Figure 121). Conserver la vis et le pare-chocs pour les
réinstaller.
4. À l'aide d'un tournevis plat, retirer le pare-chocs de la ridelle
extérieure.
Remarque : Lors du retrait du pare-chocs de la ridelle extérieure,
tenir l'ensemble de la ridelle pour qu'elle ne tombe pas.Les pivots
côté tête et au centre de la ridelle peuvent également être desserrés
et tomber de l'ensemble.
5. À l'aide d'une clé hexagonale 1/4 po, retirer
les vis d'assemblage à tête creuse (C) qui
fixent le collier de la ridelle (D) au cliquet
du côté pieds de l'ensemble (Figure 119).
Pendant l'installation, serrer les nouvelles vis à
29,83 ± 4,4 N·m (22 ± 3,3 pieds-livres).
Remarque : la ridelle ne sera pas serrée. Ne
pas faire fonctionner ou tirer sur la ridelle
dans ces conditions.
6. À l'aide d'une clé hexagonale de 3/16 po,
retirez les deux vis à tête creuse (E) qui fixent
le collier central de la ridelle (F) à la ridelle
extérieure (Figure 119).
7. À l'aide d'une clé hexagonale de 3/16 po,
retirez les deux vis à tête creuse (G) qui
fixent le haut et le bas du support d'interface
du plan de couchage à la ridelle extérieure
(Figure 119).
8. Procéder dans l'ordre inverse pour la réinstallation.Utiliser un marteau anti-rebond pour réinstaller le pare-chocs de la ridelle
extérieure.
9. Vérifier que le système fonctionne correctement avant de le remettre en service.
www.stryker.com
Informations d'entretien
Vue
côté droit
6506-109-005 REV F
A
B
Figure 118
G
D
Figure 119
Retour à la table des matières
Français
F
E
C
Pied
pieds
2-113
