BYTA UT HUVUDDELEN

Nödvändiga verktyg:
• 7/16" kombinationsnyckel
• 3/16" insexnyckel
Procedur:
1. Lyft upp bårvagnen och ryggstödet till helt upprätt
läge.
2. Avlägsna de två skruvarna (A) som fäster hylslagren
vid sängbottensbasens fäste (en på varje sida) med
hjälp av en 7/16" kombinationsnyckel och en 3/16"
insexnyckel (Figur 99).
3. Tryck på huvudfrigöringshandtagen och avlägsna
långsamt huvuddelen.
4. Utför stegen i omvänd ordning för att återmontera.
5. Bekräfta att enheten fungerar ordentligt innan den
åter tas i drift.
BYTA UT RYGGSTÖDETS GASCYLINDER
Nödvändiga verktyg:
• 3/32" insexnyckel
• Spårskruvmejsel
Procedur:
Svenska
1. Lyft upp bårvagnen och ryggstödet till helt upprätt
läge.
2. Lossa på stoppskruven (A) som håller fast
gasskaftet vid bryggan med hjälp av en 3/32"
insexnyckel (Figur 100).
3. Avlägsna e-clip och sprintbulten som håller
fast botten på gascylindern med hjälp av en
spårskruvmejsel.
4. Skruva loss gascylinderns skaft från bryggan.
5. Utför förfarandet ovan i omvänd ordning för att
montera den nya gascylindern. Se "Justering för
ryggstödet" på
6. Bekräfta att enheten fungerar ordentligt innan den
åter tas i drift.
Tillbaka till innehållsförteckningen
8-100
Serviceinformation
sidan 8-99.
A
6506-109-005 REV F
A

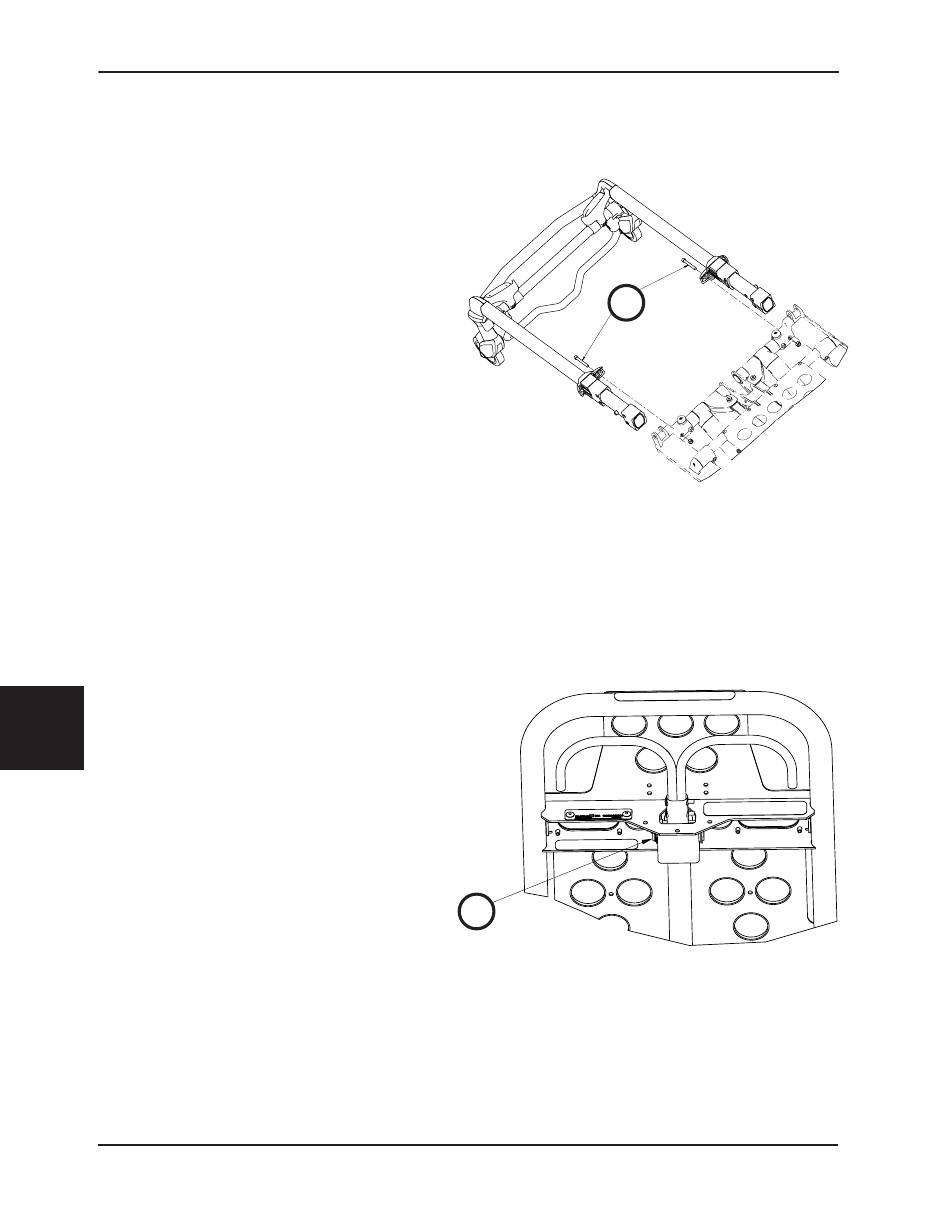

Figur 99
