Informacje dotyczące serwisowania
REGULACJA OPARCIA PLECÓW
Wymagane narzędzia:
• Klucz kombinowany 1/2 cala
• Klucz imbusowy 5/32 cala
• Klucz imbusowy 3/32 cala
• Mały śrubokręt płaski
Postępowanie:

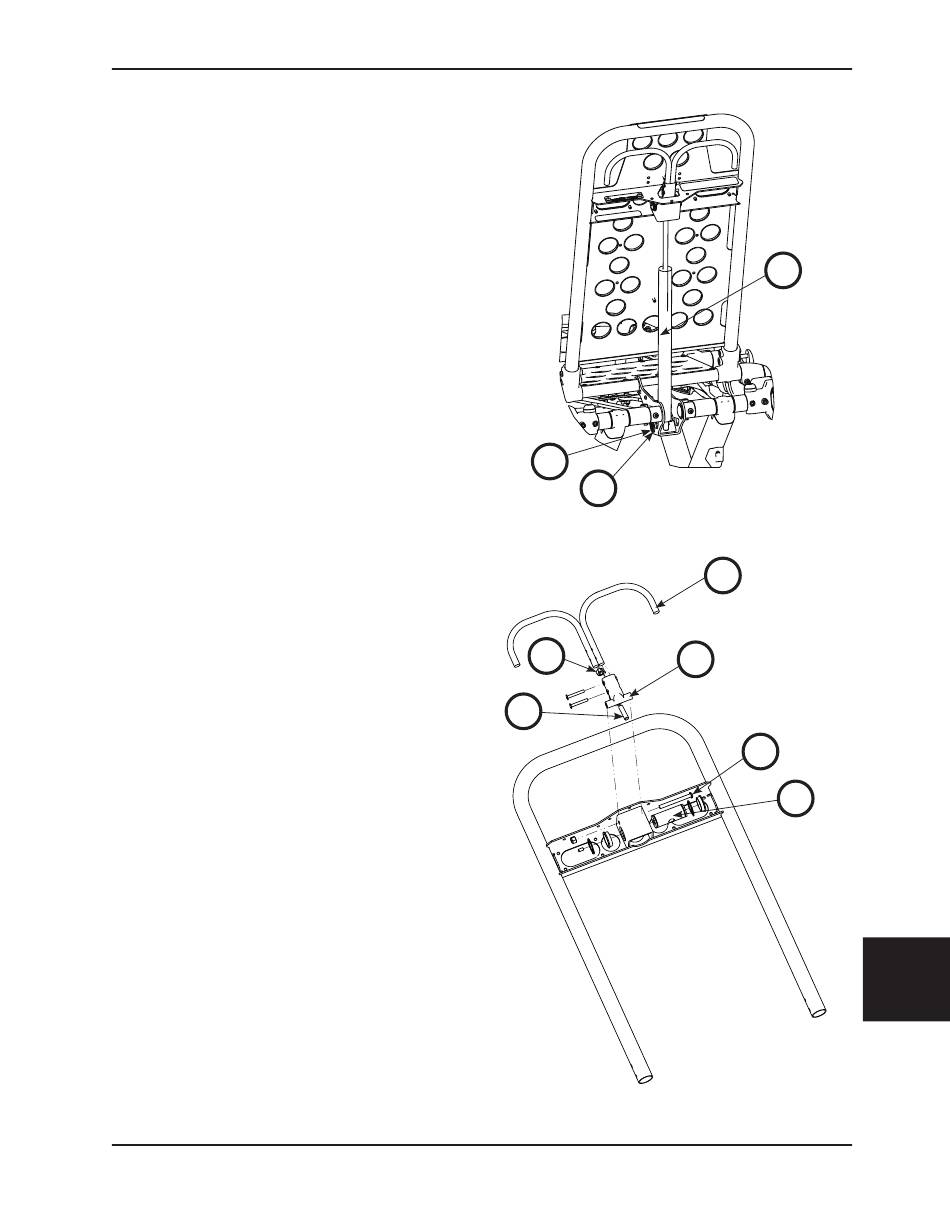

1. W celu ułatwienia dostępu ustawić oparcie
pleców pod kątem 73 stopni.
Uwaga: Przed przystąpieniem do procedury regulacji oparcia
pleców upewnić się, że siłownik (A) jest całkowicie wkręcony
w jarzmo (B) tak, że żadne zwoje gwintu nie są widoczne
na trzonie siłownika. Jeśli zwoje gwintu są widoczne, należy
odkręcić śrubę ustalającą (C) w środku jarzma za pomocą
klucza imbusowego 3/32 cala. Za pomocą małego śrubokręta
płaskiego zdjąć zacisk E i sworznie (D i E) mocujące dolną
część siłownika pneumatycznego. Wkręcić trzon siłownika
(A) do końca w jarzmo (B). Założyć z powrotem zacisk E i
sworznie (D i E), a następnie założyć śrubę ustalającą (C)
po nałożeniu środka Loctite
2. Za pomocą klucza kombinowanego 1/2 cala poluzować
nakrętkę sześciokątną (F) na osi obrotu oparcia pleców (J),
przytrzymując śrubę ustalającą (H) obecną w osi obrotu
(rys. 98).
3. Za pomocą klucza imbusowego 5/32 cala obracać śrubę
ustalającą (H) aż do eliminacji luzu między uchwytem
zwalniania oparcia pleców (K) i przyciskiem zwalniania
siłownika pneumatycznego (rys. 98).
Uwaga: Upewnić się, że zakres ruchu oparcia pleców
wynosi od 0 stopni (oparcie w płaszczyźnie poziomej) do
przynajmniej 73 stopni. Jeśli tak nie jest, obrócić śrubę
ustalającą w prawo o 1/2 obrotu. Powtarzać te czynności
do uzyskania zakresu ruchu 73 stopni.
4. Opuścić oparcie pleców o 5 do 10 stopni i zwolnić uchwyt.
Przyłożyć w dół siłę równoważną ok. 22,7 kg do końca
oparcia pleców. Jeśli oparcie pleców zacznie opadać,
obrócić śrubę ustalającą w lewo. Powtarzać te czynności,
aż oparcie pleców przestanie opadać.
5. Za pomocą klucza kombinowanego 1/2 cala dokręcić
nakrętkę sześciokątną (F), przytrzymując śrubę ustalającą
obecną w osi obrotu (rys. 98).
6. Przed dopuszczeniem do użytkowania sprawdzić, czy
urządzenie działa prawidłowo.
www.stryker.com
® (rys. 97 i rys. 98).
6506-109-005 REV F
E
D
rys. 97
F
J
H
rys. 98
A
K
C
B
