UDSKIFTNING AF HOVEDGÆRDET
Nødvendigt værktøj:
• 7/16" stjernegaffelnøgle
• 3/16" unbrakonøgle
Procedure:
1. Bring båren og ryglænet op i opretstående stilling.
2. Fjern ved hjælp af en 7/16" stjernegaffelnøgle og
en 3/16" unbrakonøgle de to skruer (A), der fastgør
hættelejerne til samlebeslaget mellem bundrammen
og bårelejet (én på hver side) (Figur 99).
3. Klem udløsningshåndtagene
sammen, og tag langsomt hovedgærdeenheden af.
4. Udfør trinene i modsat rækkefølge for at
genmontere.
5. Kontrollér, at enheden fungerer korrekt, inden den
tages i brug igen.
UDSKIFTNING AF GASCYLINDER TIL RYGLÆN
Nødvendigt værktøj:
• 3/32" unbrakonøgle
• Skruetrækker med kærv
Procedure:
1. Bring båren og ryglænet op i opretstående stilling.
Dansk
2. Løsn ved hjælp af en 3/32" unbrakonøgle sætskruen
(A), fastgør gasstangen til gaflen (Figur 100).
3. Fjern ved hjælp af en skruetrækker med kærv
e-clipsen fra splitpinden, som holder bunden af
gascylinderen fast.
4. Skru gascylinderstangen af gaflen.
5. Gentag ovenstående i omvendt rækkefølge for at
montere en ny gascylinder. Se "Justering af ryglæn"
på side 9-99.
6. Kontrollér, at enheden fungerer korrekt, inden den
tages i brug igen.
Vend tilbage til indholdsfortegnelsen
9-100
Serviceoplysninger
til hovedgærdet
A
6506-109-005 REV F
A

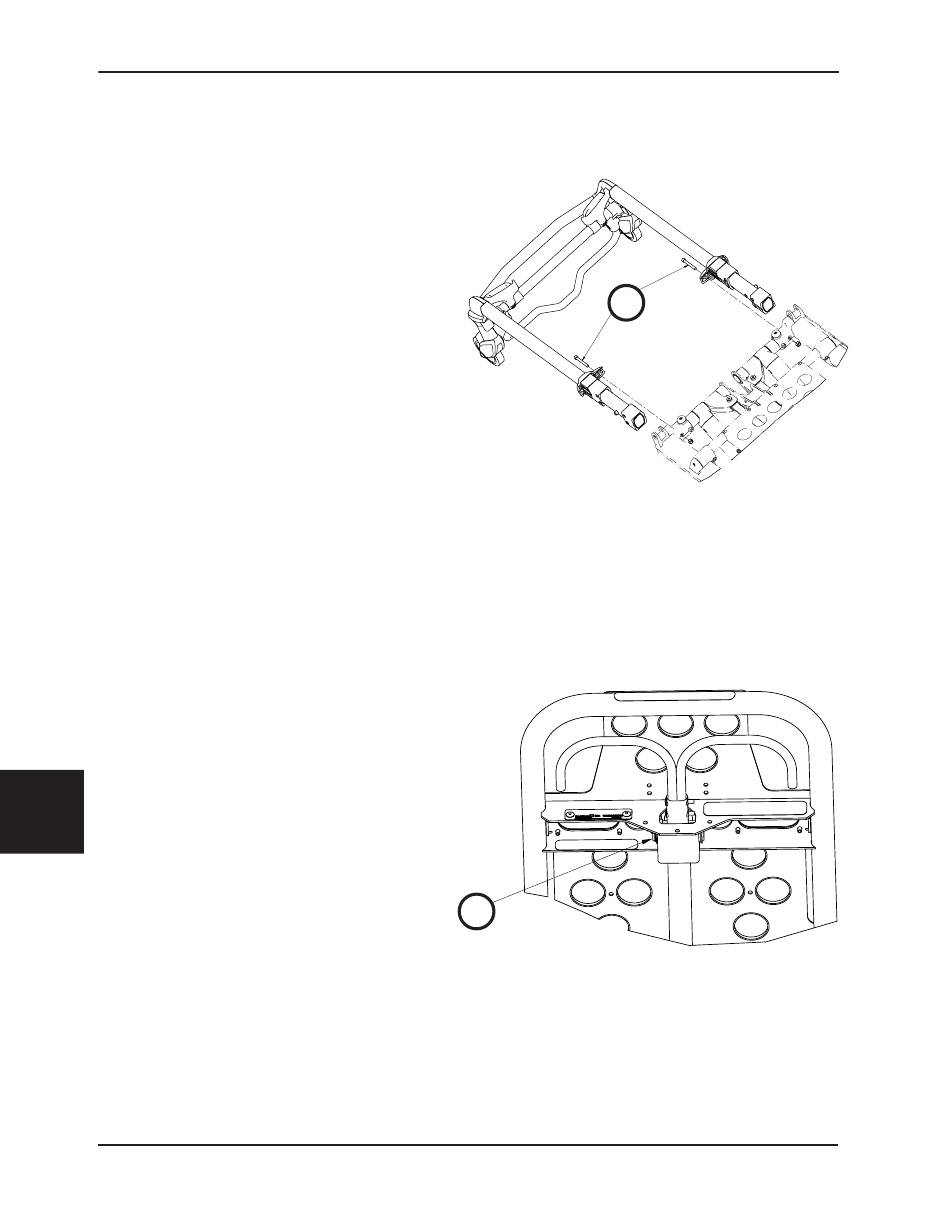

Figur 99
