JUSTERING AF RYGLÆN
Nødvendigt værktøj:
• 1/2" stjernegaffelnøgle
• 5/32" unbrakonøgle
• 3/32" unbrakonøgle
• Lille skruetrækker med kærv
Procedure:
1. Flyt ryglænet til en vinkel på 73 grader
for bedre at kunne komme til.
Bemærk: Inden man fortsætter med at justere
ryglænet, skal man kontrollere, at cylinderen (A) er
drejet helt ind i gaflen (B), så der ikke ses nogen gevind
på cylinderens skaft. Hvis der ses gevind, skal man
bruge en 3/32" unbrakonøgle til at fjerne sætskruen
(C) i midten af gaflen. Fjern E-clipsen og stiften (D
og E), der holder bunden af den pneumatiske cylinder,
ved hjælp af en lille skruetrækker med kærv. Skru
cylinderskaftet (A) helt ind i gaflen (B). Sæt E-clipsen
og stiften (D og E) tilbage igen, og sæt sætskruen (C)
i med Loctite ® (Figur 97 og Figur 98)
2. Løsn ved hjælp af en 1/2" stjernegaffelnøgle den
sekskantede møtrik (F) på ryglænets drejetap (J), mens
sætskruen (H) holdes fast i drejetappen (Figur 98).
3. Drej sætskruen (H) med en 5/32" unbrakonøgle,
indtil der ikke er nogen bevægelsesfrihed mellem
udløsningshåndtaget til ryglænet (K) og udløserknappen
til den pneumatiske cylinder (Figur 98).
Bemærk: Sørg for, at ryglænet kan bevæge sig fra
liggende position til mindst 73 grader. Hvis det ikke
kan det, drejes sætskruen en halv omgang med uret.
Gentag dette, indtil der opnås mindst 73 graders
bevægelighed.
4. Sænk ryglænet til en vinkel på 5-10 grader, og udløs
håndtaget. Læg ca. 22,7 kg nedadgående vægt på
enden af ryglænet. Hvis ryglænet glider ned, drejes
sætskruen mod uret. Gentag dette, indtil ryglænet
ikke længere glider nedad.
5. Stram ved hjælp af en 1/2" stjernegaffelnøgle den
sekskantede møtrik (F), mens sætskruen holdes fast
i drejetappen (Figur 98).
6. Kontrollér, at enheden fungerer korrekt, inden den
tages i brug igen.
www.stryker.com

Serviceoplysninger

E
F
H
6506-109-005 REV F
D

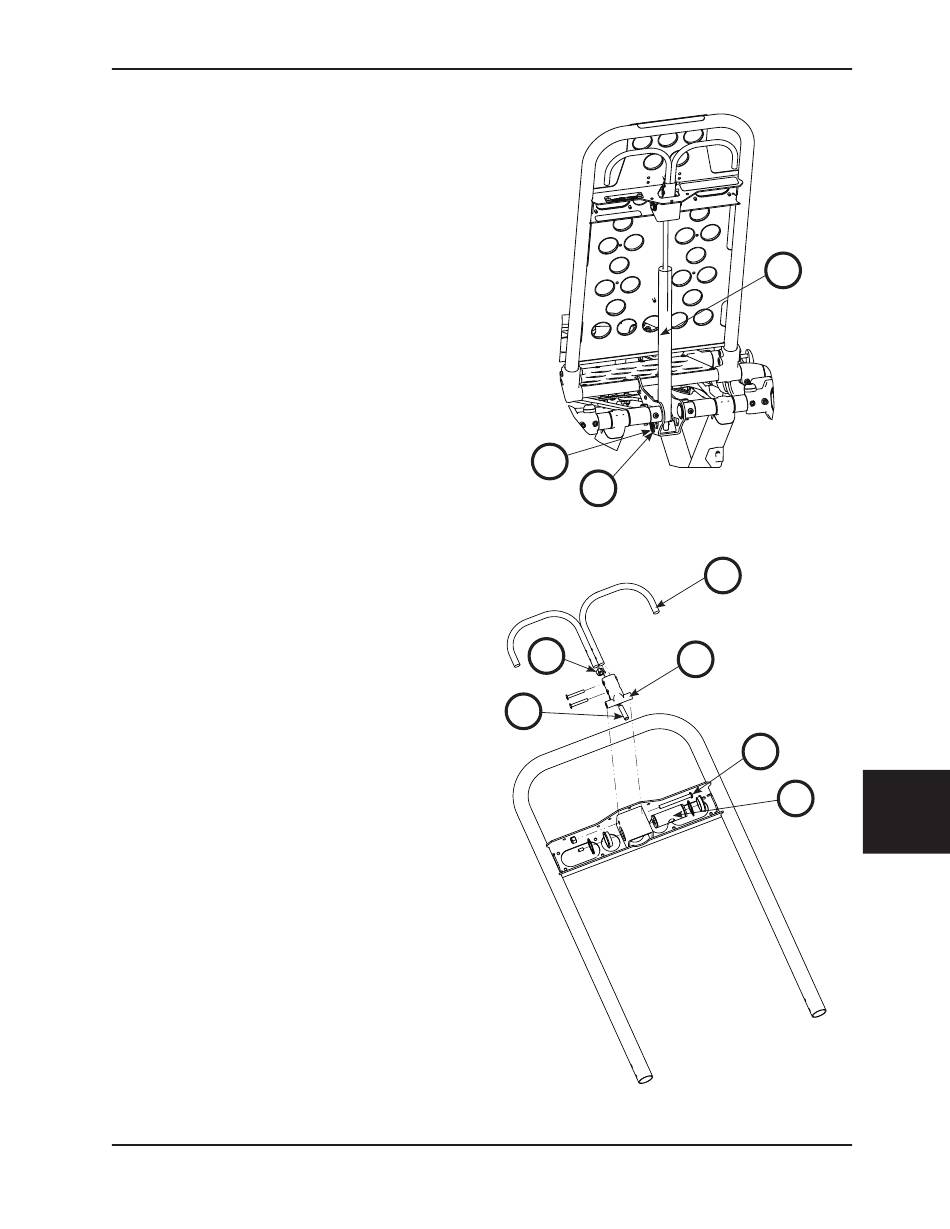

Figur 97
K
J
C
Figur 98
Vend tilbage til indholdsfortegnelsen
A
B
