Informacje dotyczące serwisowania
WYMIANA ZESPOŁU PORĘCZY BOCZNEJ (WERSJA XPS)
Wymagane narzędzia:
• Wkrętak Torx T25
• Klucz imbusowy 1/4 cala
• Klucz imbusowy 3/16 cala
• Śrubokręt płaski
• Młotek bezodrzutowy
• Klucz dynamometryczny N·m (ft·lb)
Postępowanie:
1. Podnieść nosze i oparcie Fowlera do całkowicie podniesionej
pozycji.
2. Wyjąć materac.
3. Za pomocą wkrętaka Torx T25 odkręcić śrubę z łbem półkolistym
(A) oraz czarny zderzak (B) po stronie, po której przeprowadzana
jest wymiana poręczy bocznej (rys. 118). Zachować śrubę
i zderzak do ponownego montażu.
4. Za pomocą śrubokrętu płaskiego zdemontować zewnętrzny
zderzak poręczy.
Uwaga: Podczas demontażu zewnętrznego zderzaka poręczy
przytrzymać główny zespół poręczy, aby zapobiec jego
odpadnięciu. Należy pamiętać, że osie obrotu przy głowie i środku
poręczy bocznej mogą się poluzować i odpaść od głównego
zespołu.
5. Za pomocą klucza imbusowego 1/4 cala
wykręcić śruby z łbem gniazdowym (C)
mocujące zacisk poręczy bocznej (D) do
zespołu zapadkowego
głównego zespołu (rys.
montażu dokręcić obie nowe śruby momentem
29,8 ± 4,4 N·m (22 ± 3,3 ft·lb).
Uwaga: Poręcz będzie luźna, dlatego nie
należy jej używać ani ciągnąć.
6. Za pomocą klucza imbusowego 3/16 cala
wykręcić obie śruby z łbem gniazdowym
(E) mocujące środkowy zacisk poręczy
bocznej (F) do zewnętrznego zespołu poręczy
(rys. 119).
7. Za pomocą klucza imbusowego 3/16 cala
wykręcić obie śruby z łbem gniazdowym
(G) mocujące górną
wspornika łączącego podstawy blatu noszy
z zewnętrznym zespołem poręczy (rys. 119).
8. Ponowny montaż przeprowadzić, wykonując
kroki w odwrotnej kolejności. Za pomocą młotka bezodrzutowego ponownie zamocować zewnętrzny zderzak poręczy.
9. Przed dopuszczeniem do użytkowania sprawdzić, czy urządzenie działa prawidłowo.
www.stryker.com
po stronie stóp
119). Podczas
i dolną część
6506-109-005 REV F

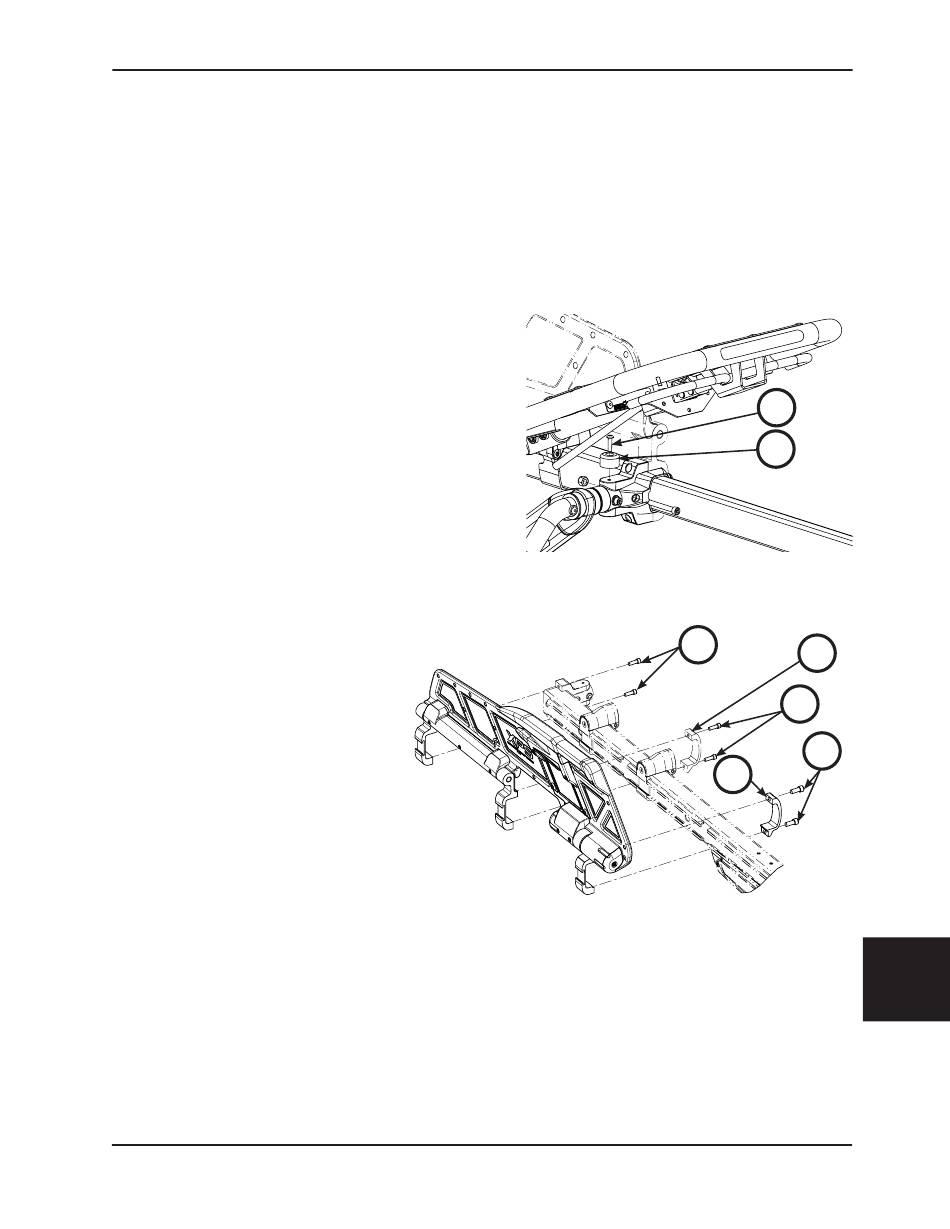

rys. 118
Strona
prawa
rys. 119
A
B
G
F
E
C
D
Podnóżek
stóp
Powrót do spisu treści
11-113
