KAAPELIKENGÄN VAIHTO
Tarvittavat työkalut:
• T20 Torx -ruuvimeisseli
• T25 Torx -ruuvimeisseli
Menettely:
1. Nosta ambulanssipaarit täysin yläasentoon.
2. Poista akku ja säästä se uudelleen asentamista
varten.

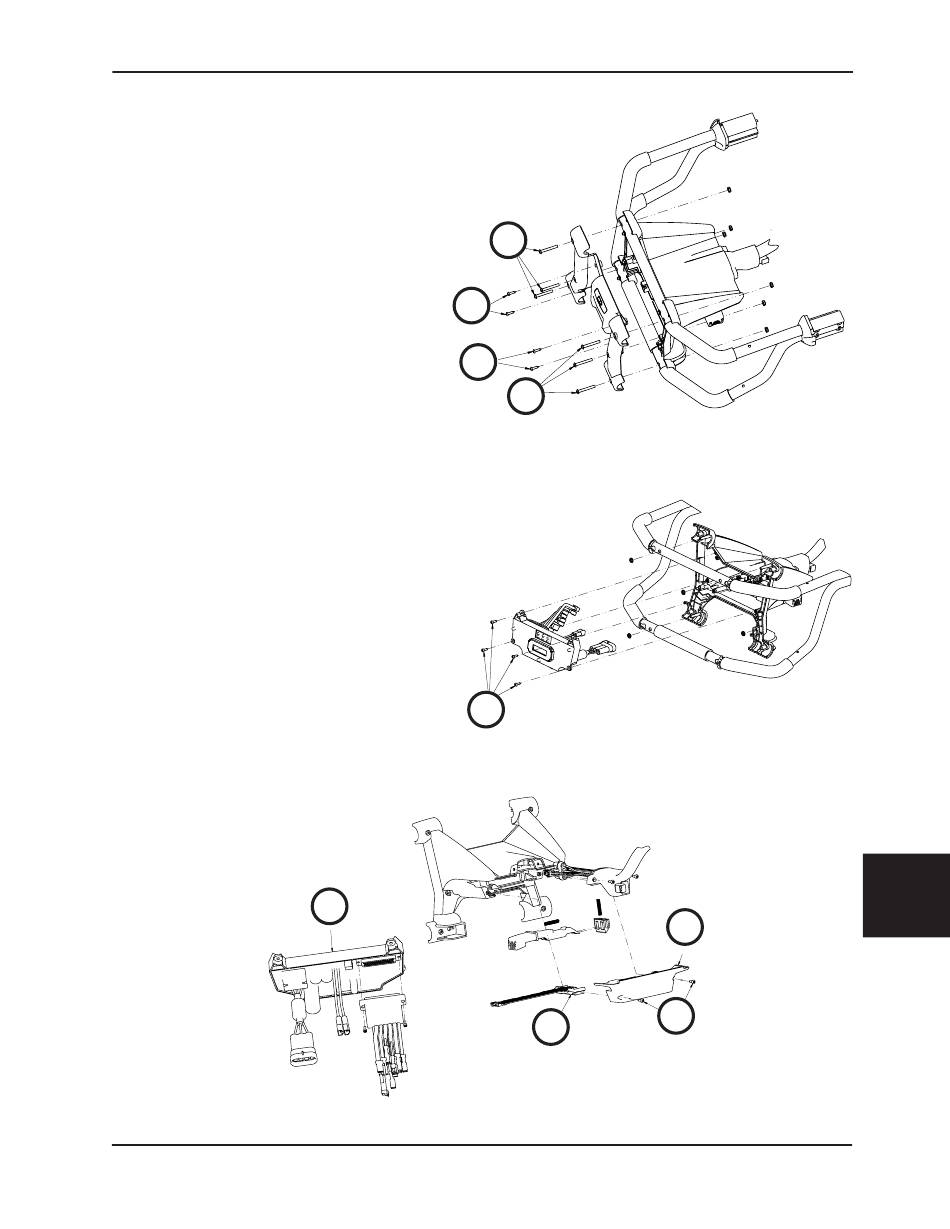

3. Käytä T25 Torx -ruuvimeisseliä. Poista kuusi
ulompaa kupukantaruuvia (A) etulevystä
(Kuva 115). Säästä kaikki ruuvit uudelleen
asentamista varten.
4. Käytä T20 Torx -ruuvimeisseliä. Poista neljä
sisempää deltaruuvia (B) etulevystä ja poista
etulevy (Kuva 115). Säästä kaikki ruuvit ja
etulevy uudelleen asentamista varten.
5. Käytä T20 Torx -ruuvimeisseliä.
neljä deltaruuvia (C),
elektroniikkayksikön jalkopään koteloon, ja vedä
elektroniikkayksikkö ulos (Kuva 116). Säästä
kaikki osat uudelleen asentamista varten.
6. Irrota musta ja punainen johto, jotka kiinnittävät
ambulanssipaarien liitinkaapeliyksikön
ohjauslevyyn (E) (Kuva 117).
7. Käytä T20 Torx -ruuvimeisseliä. Poista kaksi
deltaruuvia (F) jalkopään kotelon etulevystä
(G) ja poista kotelo (Kuva 117). Säästä kaikki
osat uudelleen asentamista varten.
8. Poista kaapelikenkä ja poista se käytöstä.
9. Takaisin asentaminen tapahtuu tekemällä
vaiheet käänteisessä järjestyksessä.
10. Tarkasta toiminta viemällä ambulanssipaarit
ylös ja alas useita kertoja.
11. Varmista yksikön oikea toiminta ennen sen
palauttamista käyttöön.
