Poznámka: Tyto montážní pokyny jsou určeny pro lůžka, která NEBUDOU používána se systémem Power-LOAD. Montáž
pro model 6506 se systémem Power-LOAD je popsána v příručce pro užívání a údržbu systému Power-LOAD.
UMÍSTĚNÍ BEZPEČNOSTNÍ ZARÁŽKY V PŘÍČNÉ OSE VOZIDLA
1. Uvolněte lůžko z fixačního systému a vyložte jej z vozidla.
2. Při vykládání lůžka si všimněte polohy nakládacích kol a bezpečnostní tyče.
3. Na podlaze vozidla si označte střed bezpečnostní tyče.
4. Zkontrolujte, zda je poloha vyznačená v kroku 3 v místě, kde bezpečnostní tyč zapadá do zarážky při každém
vykládání lůžka, bez ohledu na polohu (úplně vlevo i úplně vpravo).
• Pokud se bezpečnostní tyč v zarážce nezachycuje v žádné poloze (vlevo, uprostřed, ani vpravo), proveďte
úpravu na vozidle, nikoliv na lůžku nebo na zarážce.
• Pokud se bezpečnostní tyč zarážkou zachycuje vždy, připevněte bezpečnostní zarážku.
MONTÁŽ BEZPEČNOSTNÍ ZARÁŽKY
1. Určete si správnou polohu zarážky v podélné i příčné ose tak, aby se bezpečnostní tyč vždy zachycovala v zarážce.
2. Vyvrtejte otvory pro šrouby.
3. Připevněte bezpečnostní zarážku k podlaze a zkontrolujte, zda se bezpečnostní tyč vždy zachycuje v zarážce bez
ohledu na to, je-li lůžko vyloženo z vozidla.
VAROVÁNÍ
• Zkontrolujte, zda bezpečnostní zarážka zachytí tyč lůžka vždy bez ohledu na to, jak je lůžko vysouváno, jinak může
dojít ke zranění pacienta či obsluhy, případně k poškození lůžka.
• Pro uvolnění bezpečnostní tyče je při vykládání z vozidla potřebný odstup lůžka od nárazníku vozidla alespoň
1,6 cm. Zkontrolujte, zda se nohy lůžka zajistí v nakládací poloze před uvolněním tyče z bezpečnostní zarážky.
Pokud by lůžko zůstalo výškově nezajištěné, mohlo by dojít k úrazu pacienta či obsluhy, případně k poškození lůžka.
Pohled shora na vozidlo
Bezpečnostní
zarážka
Rám dveří

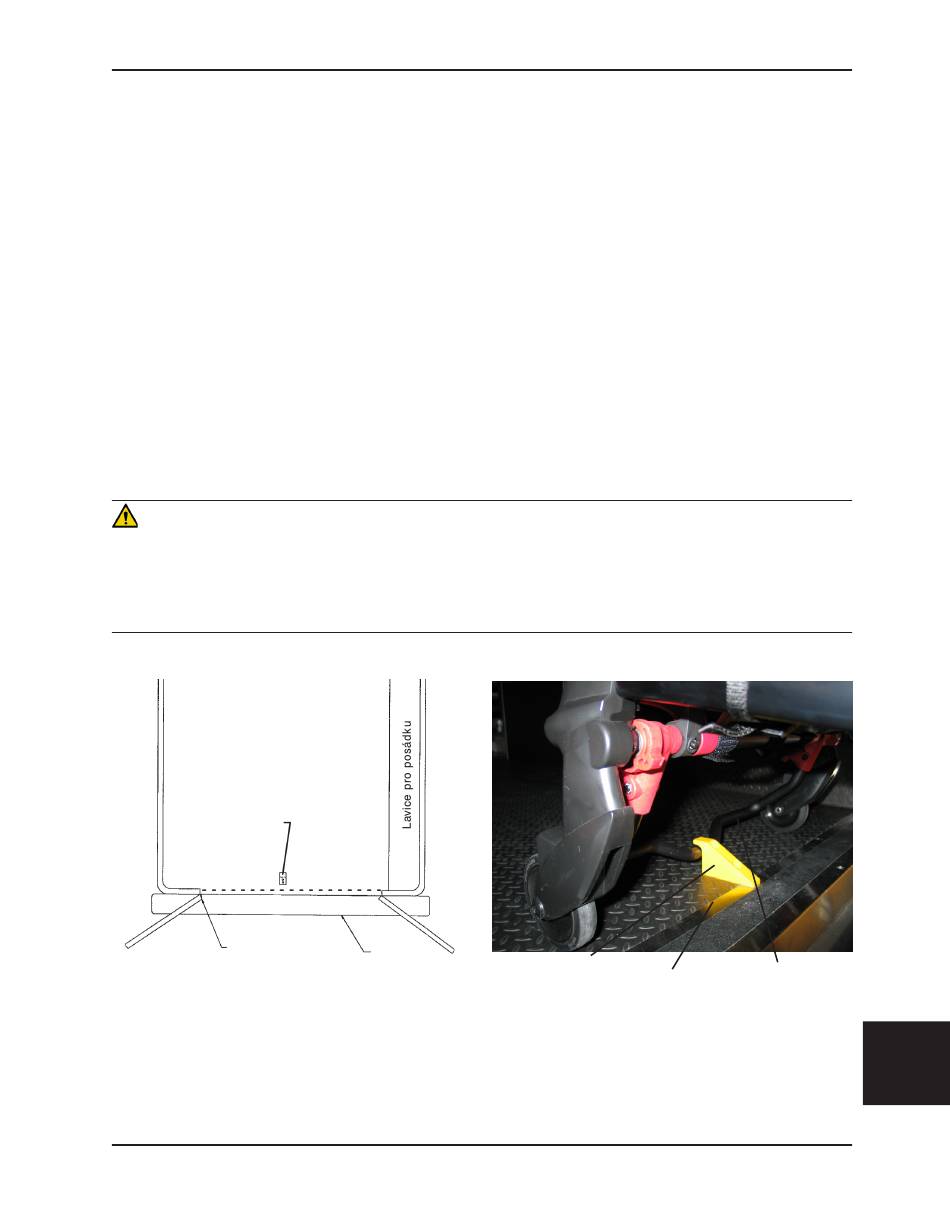

Obrázek 17
