Informacje dotyczące serwisowania
WYMIANA BLOKU PRZYŁĄCZY
Wymagane narzędzia:
• Wkrętak Torx T20
• Wkrętak Torx T25
Postępowanie:
1. Podnieść nosze w położenie
podniesienia.
2. Wyjąć akumulator i zachować do ponownego
montażu.

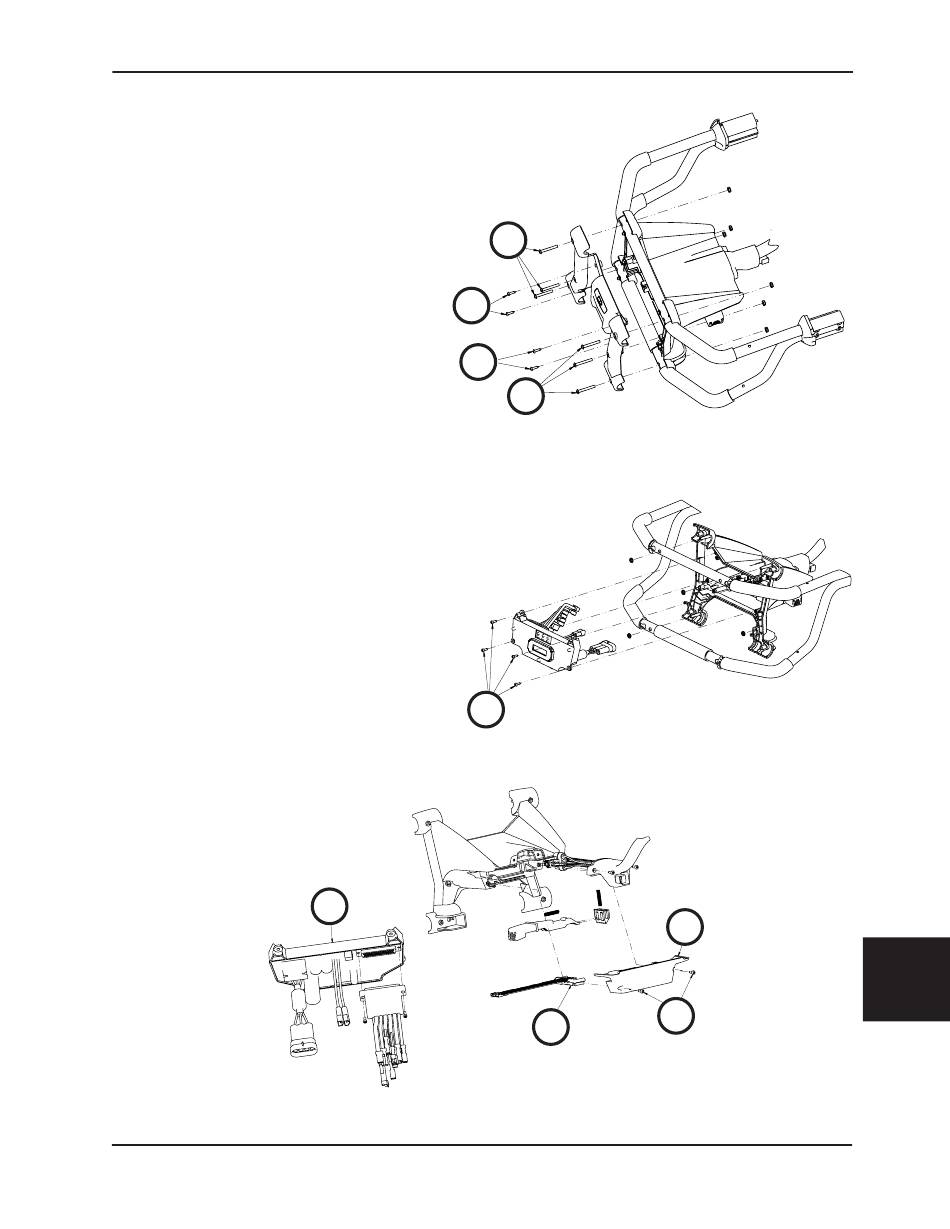

3. Za pomocą wkrętaka Torx T25 wykręcić sześć
zewnętrznych śrub z łbem półkolistym (A) z płyty
czołowej (rys. 115). Zachować wszystkie śruby do
ponownego montażu.
4. Za pomocą wkrętaka Torx T20 wykręcić cztery
wewnętrzne śruby delta (B) z płyty czołowej i zdjąć
płytę czołową (rys. 115). Zachować wszystkie
śruby i płytę czołową do ponownego montażu.
5. Za pomocą wkrętaka Torx T20 wykręcić cztery
śruby delta (C) mocujące zespół układów
elektronicznych do obudowy po stronie stóp
i wyciągnąć zespół układów elektronicznych (rys.
116). Zachować wszystkie części do ponownego
montażu.
6. Odłączyć czerwony i czarny przewód, stanowiący
połączenie pomiędzy zespołem przewodu złącza
noszy (D) i płytą sterowania (E) (rys. 117).
7. Za pomocą wkrętaka Torx T20 wykręcić dwie śruby
delta (F) z dolnej płyty obudowy po stronie stóp
(G) i wyciągnąć obudowę (rys. 117). Zachować
wszystkie części do ponownego montażu.
8. Wyjąć blok przyłączy i go wyrzucić.
9. Ponowny montaż przeprowadzić, wykonując kroki
w odwrotnej kolejności.
10. Sprawdzić działanie, kilkakrotnie
i opuszczając nosze.
11. Przed dopuszczeniem do użytkowania sprawdzić,
czy urządzenie działa prawidłowo.
www.stryker.com
A
całkowitego
B
B
C
podnosząc
E
rys. 117
6506-109-005 REV F
A
rys. 115
rys. 116
G
F
D
Polski
Powrót do spisu treści
11-111
