Montáž Bezpečnostní Zarážky; Konfigurace Vozidla; Pomůcky K Montáži Bezpečnostní Zarážky (Nedodávané) - Stryker Power-Pro Xt Manuel D'utilisation Et D'entretien

Poznámka: Tyto montážní pokyny jsou určeny pro lůžka, která NEBUDOU používána se systémem Power-LOAD. Montáž
pro model 6506 se systémem Power-LOAD je popsána v příručce pro užívání a údržbu systému Power-LOAD.

KONFIGURACE VOZIDLA

Podle federálního předpisu USA (KKK-A-1822) musí být výška nárazníku vozidla
se nazývá výška podlahy vozidla. Stupeň na nárazníku musí mít hloubku minimálně 13 cm a maximálně 25 cm. Pokud
hloubka nárazníku přesahuje 18 cm, musí být nárazník skládací. Montáž bezpečnostní zarážky do jakéhokoliv vozidla
v souladu s tímto federálním předpisem poskytuje dostatečnou prostorovou vůli pro spouštění podvozku lůžka do úplně
roztažené polohy. Lůžko je použitelné pro jakoukoliv výšku podlahy (viz specifikace maxima výšky nakládání) vozidla
splňujícího federální předpis KKK-A-1822.

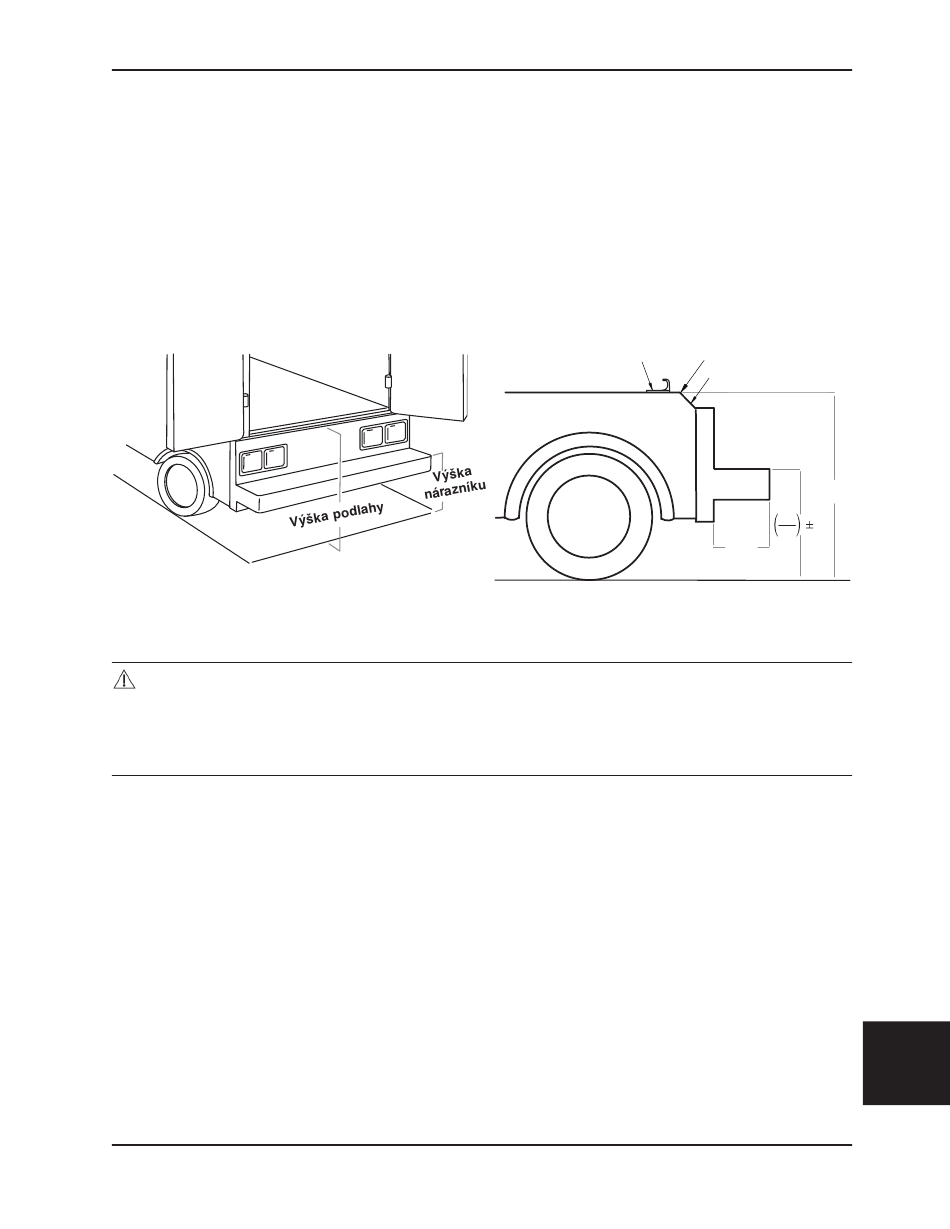

Obrázek 14
UPOZORNĚNÍ
• Před použitím nastavte potřebnou výšku lůžka výškovou zarážkou.
• Montáž bezpečnostní zarážky musí provádět kvalifikovaný mechanik, znalý konstrukce sanitního vozidla. Před
montáží bezpečnostní zarážky je třeba seznámit se s dokumentací výrobce a prověřit, zda montáží nedojde ke kolizi
s brzdovým ústrojím, rozvodem kyslíku, palivovým potrubím, nádrží nebo elektrickou kabeláží vozidla.
POMŮCKY K MONTÁŽI BEZPEČNOSTNÍ ZARÁŽKY (NEDODÁVANÉ)
2 šrouby s hlavou s vnitřním šestihranem*, min. 1/4"-20, stoupání 5 - na krátkou i dlouhou bezpečnostní zarážku
2 šrouby s plochou hlavou s vnitřním šestihranem*, min. 1/4"-20, stoupání 5 - na bezpečnostní zarážku s hákem
2 ploché podložky
2 pojistné podložky
2 matice 1/4"-20
* Délka šroubu závisí na tloušťce podlahy vozidla. Šrouby musí být dostatečně dlouhé, aby prošly celou podlahou
v prostoru pro pacienta a vešla se na ně podložka s maticí celým závitem.
